Solids Builder - Obter Propriedade Padrão

Obter Propriedade Padrão - obtém o valor das propriedades padrão, do nó Opções

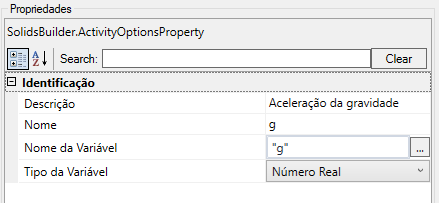

A atividade Obter Propriedade Padrão tem a seguintes propriedades:

• Nome - nome da variável
  O nome da variável deve seguir as regras de nomenclatura
• Tipo da Variável - informa o tipo da variável sendo criada.
  Note, o tipo criado pode não ser compatível com o tipo do valor obtido e neste caso, causa um erro
• Nome da Variável - nome da propriedade a ser obtida em Opções

A finalidade é prover acesso a parâmetros de dimensionamento, tais como Aceleração da Gravidade, para usar em cálculos de dimensionamento do dispositivo, por exemplo:

O dimensionamento de descida d'água tipo rápido segundo o DNIT pode ser feito de maneira simplificada pelas expressões:

Onde:

• g - aceleração da gravidade
• h - altura entre o inicio e o final da descida

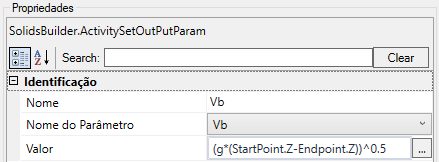

• Vb - velocidade no pé da descida
• L - largura da descida
• A - Altura das paredes da descida
• Qadm - vazão admissível no início da descida

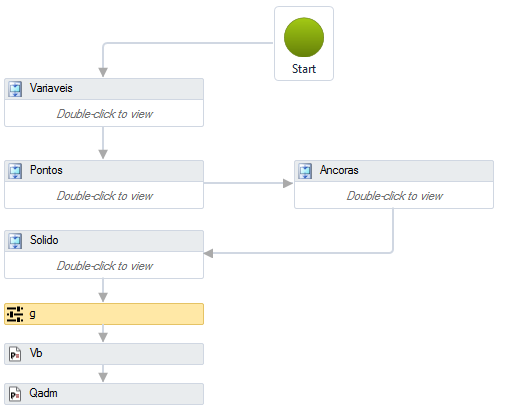

No exemplo inicial:
