Erros e Soluções em Dispositivos

Verifique abaixo a relação de erros mais comuns encontrados em dispositivos:

• Dispositivos "somem" na planta:
  • Verifica se o estilo está configurado com componentes invisíveis
  • Verifica se os layers (do dispositivo e de seus componentes) estão ligados/descongelados
  • Observe se o ícone do dispositivo no Prospector está marcado com , se estiver, pode ser que as medidas da seção causem erro de modelagem dos sólidos, mas pode ser também que o construtor tenha erros. Neste caso, o ícone do construtor também estará marcado
• Quando uso o ObjectViewer do AutoCAD, os dispositivos se distanciam, ou somem
  • Verifique se o estilo dos dispositivos está representando bloco ou a projeção em planta. Estes elementos são desenhados no plano Z=0 e o dispositivo provavelmente tem um Z diferente. Desligue estes estilos
  • Pode ser que um dos dispositivos não tem uma superfície de referência, então tem Z=0, os demais podem ter Z muito diferente. Corrija a superfície de referência
  • Prefira o comando SPREVIEW ao ObjectViewer
• Dispositivos não conectam
  • Somente ligações do tipo linear/pontual ou pontual/linear são permitidas
  • Somente um dispositivo linear/longitudinal pode ser conectado a saída de um dispositivo pontual
  • Dispositivos lineares/longitudinais só permitem um dispositivo pontual na entrada e um na saída
• Dispositivo longitudinal não desenha em redes de esgoto
  • Redes de esgoto são feitas apenas por estruturas e tubos, não há dispositivos superficiais, que seriam os dispositivos longitudinais
• O dispositivo não mostra grip points ou não muda de lugar ou não redimensiona ao alterar as medidas da seção
  • O dispositivo deve estar marcado como "existente" e neste caso, não é possível modificar sua geometria, apenas o estilo, regra ou coisas que não interferem na geometria/posição do mesmo
• O GripPoint da cota do fundo do PV não "sobe" no perfil
  • Pode ter tubos conectados ao PV com elevação menor que a cota que você está tentando definir no PV, neste caso, suba os tubos antes de subir o fundo do PV
  • Pode ser que a altura resultante mínima do PV fique menor que a altura mínima permitida, neste caso, altere o modelo para que aceite as alturas máximas e mínimas que está tentando arbitrar
• Tabelas não atualizam ao modificar os dispositivos
  • Verifique nas propriedades da tabela, se ela está marcada como cálculo automático
  • Verifique se o estilo da tabela inclui o tipo correto (dispositivo linear/pontual) ou o construtor do dispositivo modificado
  • Verifique se o tipo de seleção da tabela inclui o dispositivo (se a seleção é do tipo polígono, o dispositivo estaria dentro desse polígono?)
• Os botões não aparecem na aba Propriedades, ao selecionar um tubo
  • Para que eles apareçam, a rede deve ser de gravidade (drenagem ou esgoto)
  • O modelador do dispositivo linear deve ter uma seção hidráulica definida:


    No exemplo acima, a seção hidráulicanão está definida
    Ela precisa existir no modelo e pode ser:
    • Polilinha, para o caso de seções abertas (trapezoidal, triangular, etc)
    • Região, para o caso de seções fechadas (circular, retangular, etc)

    Uma situação semelhante pode ocorrer com o SWMM, pois Condutos tem seção transversal a ser definida.

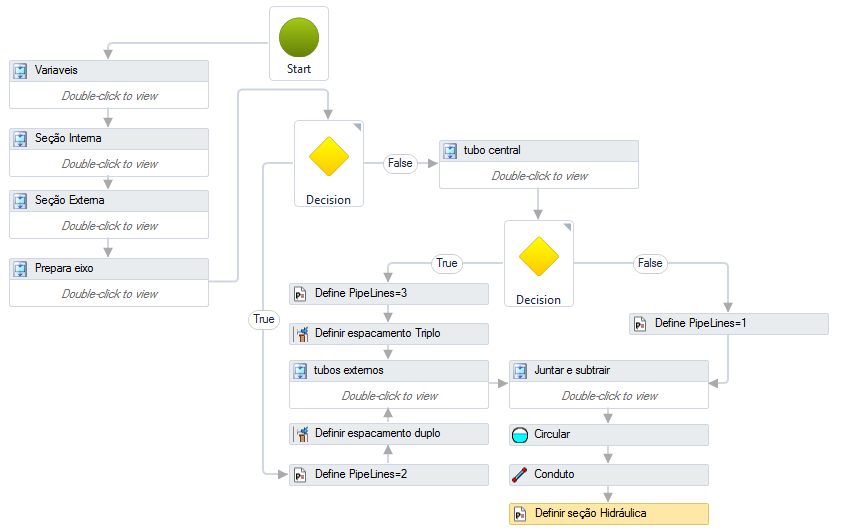

    Você pode usar a seção do SWMM na seção hidráulica:

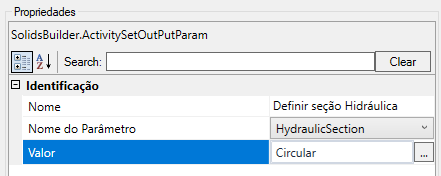

    Na última atividade, Definir Seção Hidráulica define a seção hidráulica como sendo a seção Circular:



• O ZOOM Extents faz sumir tudo - Observe se o estilo do tubo tem setas. Se tem, observe que o bloco da seta tem de ter coordenadas zeradas no ponto de inserção
• Ao mover dispositivo pontual o dispositivo linear não acompanha - Se ante isso funcionava pode ser que agora o dispositivo linear espera um tipo específico de conector no dispositivo pontual e no modelador do dispositivo pontual, não tem esse conector específico.
  Exemplo:

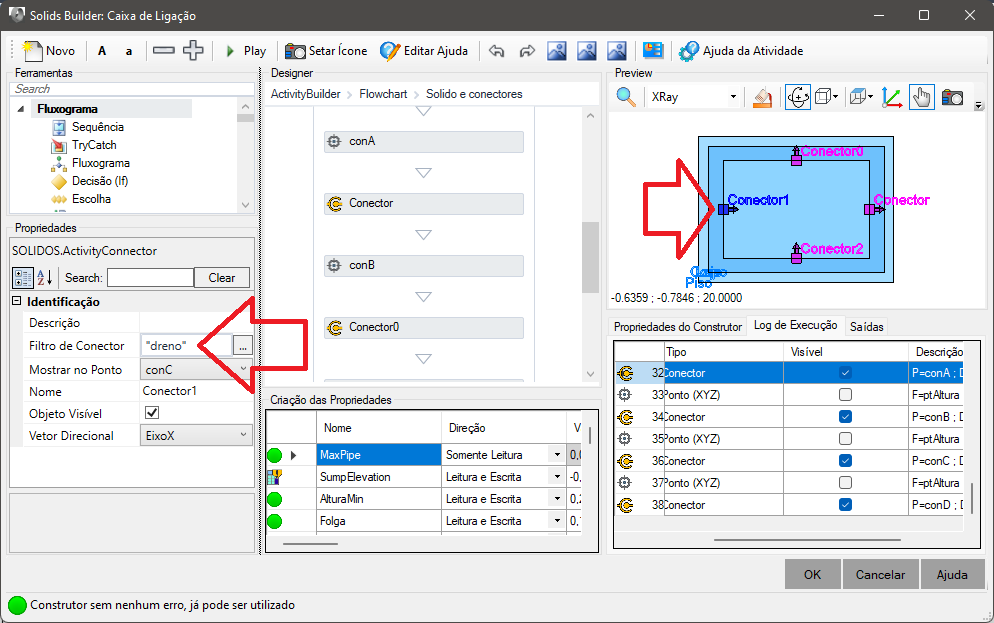

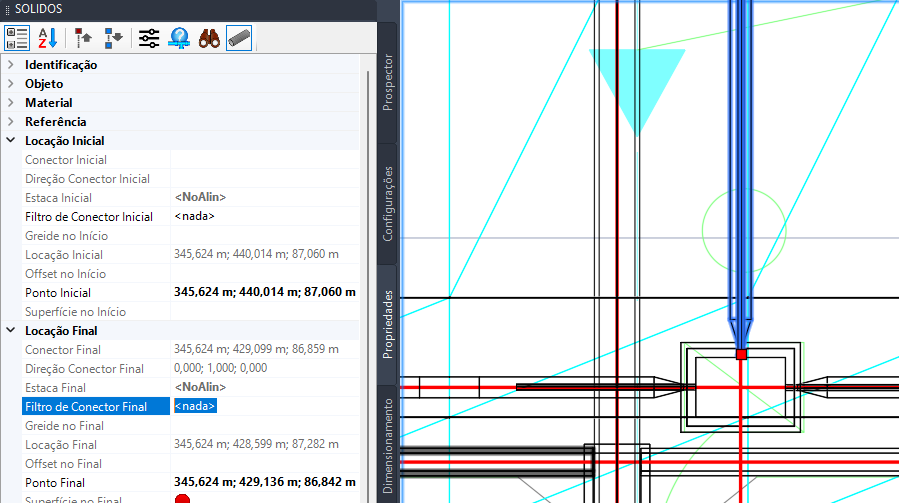

  Na imagem, tem um texto qualquer na propriedade Locação final / Filtro de Conector Final, enquanto que no modelador da caixa de ligação:



  O conector especifica que nele deve ser conectado apenas "dreno"
  Considere uma caixa de captação. Ela pode conectar-se em tubos, sarjetas ou drenos. Os tubos são enterrados, enquanto que as sarjetas não. Os drenos, podem ser do tipo "raso", ou seja, estão abaixo da superestrutura do pavimento, logo, não se conectam na mesma elevação de tubos ou sarjetas. Por isso o conector precisa especificar o tipo de conexão esperada.

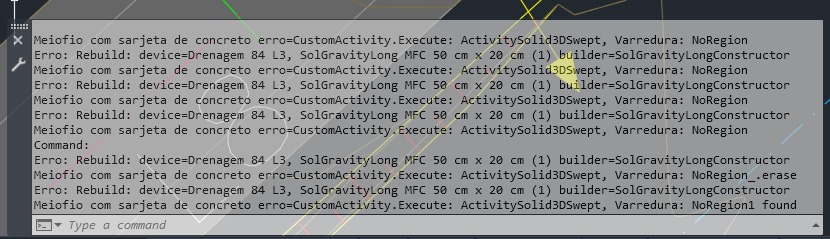

• Ao criar um dispositivo linear/longitudinal, aparece um erro na linha de comando, parecido com este:


  Esse erro ocorre pois é preciso alinhar a seção ao eixo antes de executar a atividade. Em alguns casos, o AutoCAD falha ao usar o método "Region.CreateFromCurves()", pois a seção está em alguma coordenada UTM (x e y muito grandes) e a seção é muito pequena (área menor que 0.1 por exemplo) e mostra o erro "degenerate or unsupported object rejected".

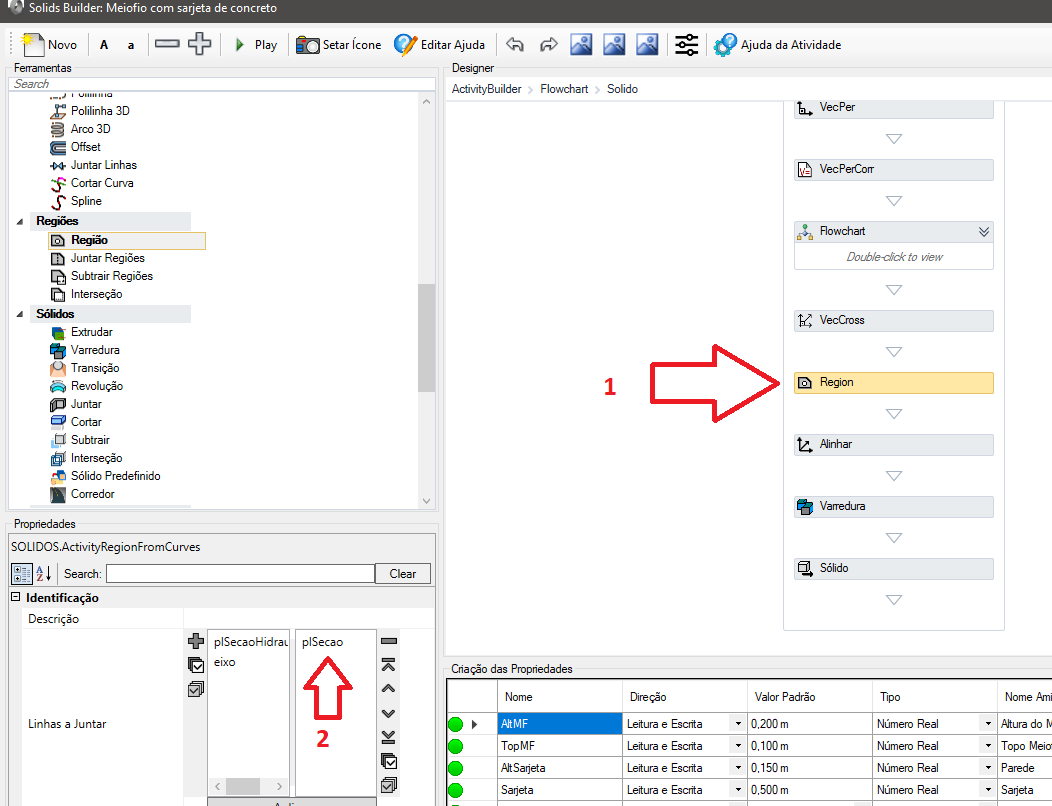

  Para corrigir isso, use a ferramenta Região e crie uma região usando a curva antes dela ser "transformada":

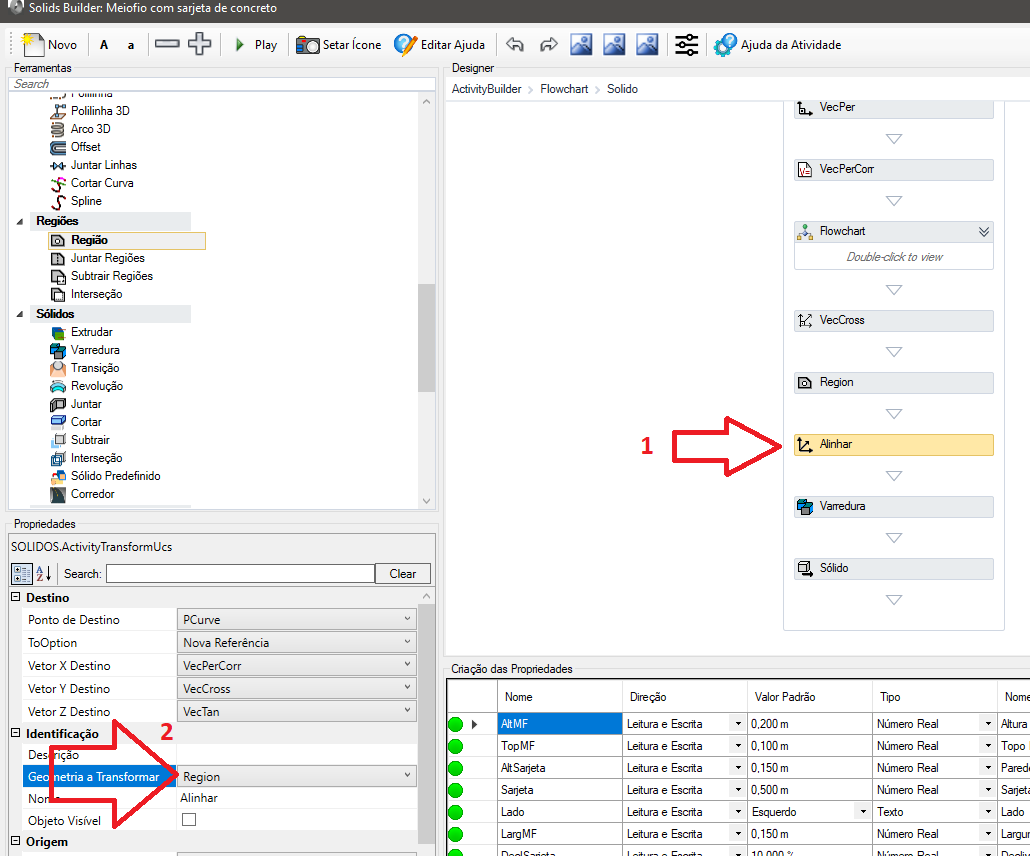

  E depois transforme a região, usando Alinhar:


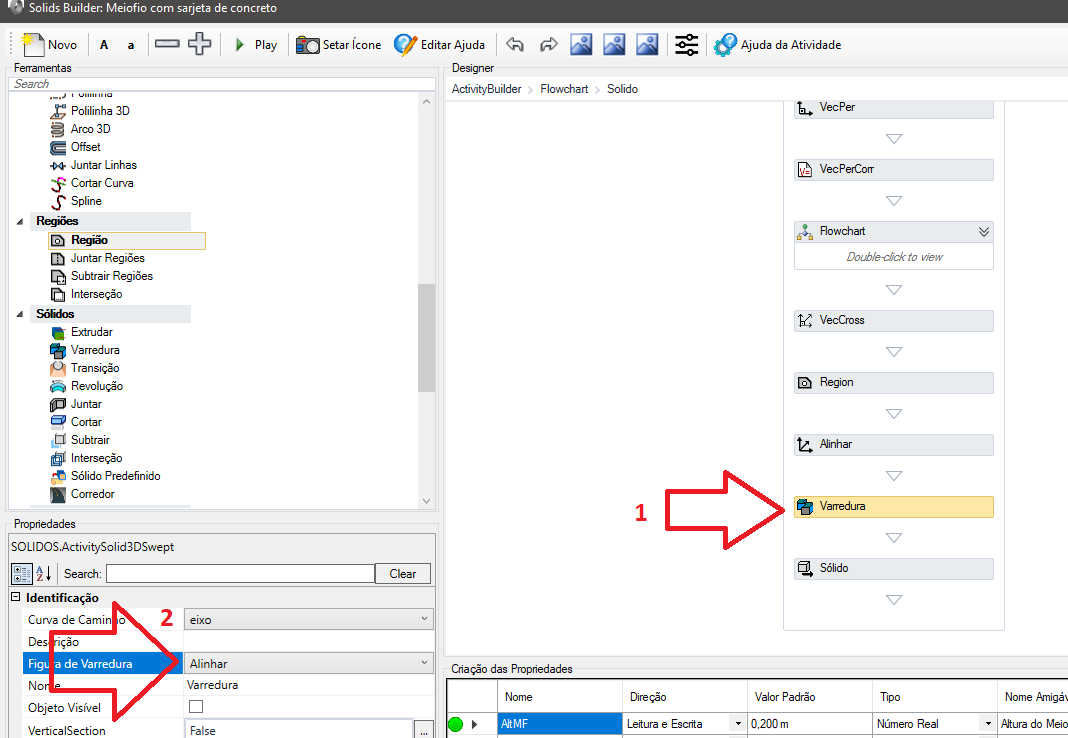

  E então crie o sólido usando a região transformada:


• Erro fatal ao tentar adicionar um dispositivo qualquer

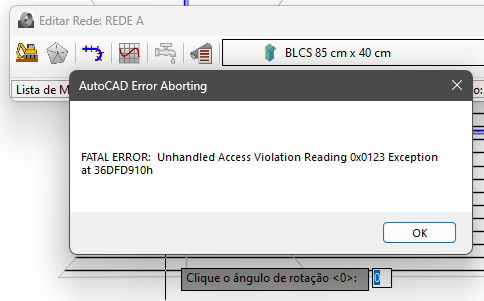

  Quando você tenda lançar manualmente um dispositivo usando o comando SNETWORK ou SEDITNETWORK, um erro fatal ocorre, fechando o Civil 3D, tal como este:



  Este erro está relacionado às configurações da placa de vídeo. Para corrigir, chame o comando GRAPHICSCONFIG e habilite a aceleração por hardware
