SEDITNETWORK

O comando SEDITNETWORK cria dispositivos em uma redes de dispositivos.

Para usar, chame SEDITNETWORK na linha de comando, menu, barra de ferramentas, menu de contexto, Ribbon ou no nó correspondente da rede:

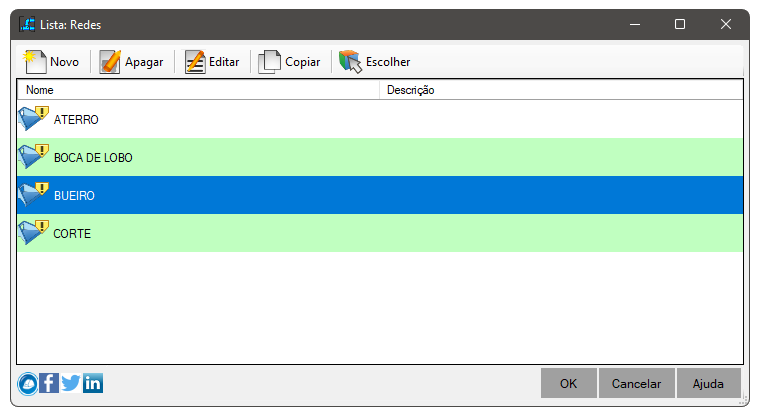

Escolha a rede a editar e uma barra de edição aparecerá:

Nela, temos os seguintes botões:

• Superfície - Para alterar a superfície de referência dos dispositivos inseridos após a edição desta propriedade
• Superfície de Escavação - Para alterar a superfície de escavação dos dispositivos inseridos após a edição desta propriedade
• Alinhamento - Para alterar o alinhamento de referência dos dispositivos inseridos após a edição desta propriedade
• Greide - Para alterar o greide de referência dos dispositivos inseridos após a edição desta propriedade
• Setor de Consumo - Associa o tubo criado com um Setor de Consumo. Aplica-se a redes de esgoto e redes de água
• Lista de Materiais - Altera a lista de materiais associada a rede
• Desenhar Pontual - Desenha apenas dispositivo pontual
• Pontual por Blocos - Converte os blocos selecionados por dispositivos pontuais
• Pontual por Polilinha - Insere dispositivos pontuais nos vértices de polilinhas
• Desenhar Linear - Desenha apenas dispositivo linear ou longitudinal
• Linear por Polilinha - Converte linhas e polilinhas em dispositivos lineares ou longitudinais
• Longitudinal por Alinhamento - Cria e associa um dispositivo longitudinal a um alinhamento/perfil
• Desenhar Ambos - Desenha dispositivos pontuais e lineares conectados

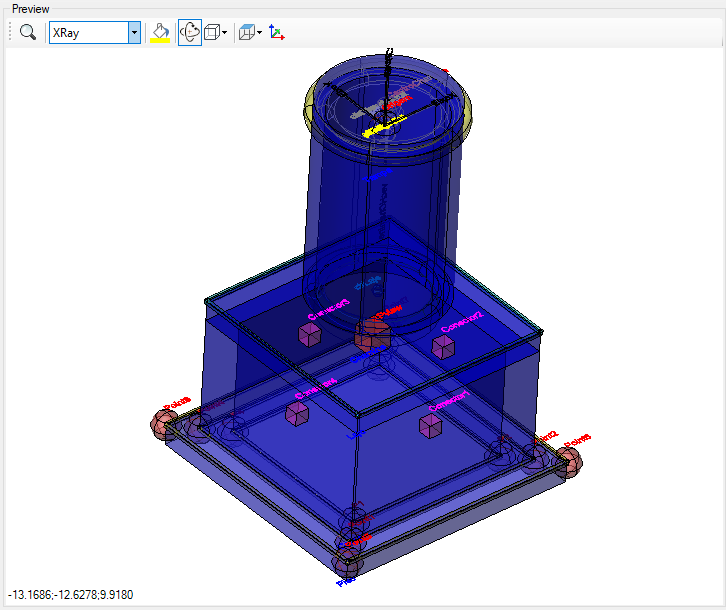

Ao desenhar os dispositivos, o programa considera que você quer conectar um dispositivo ao outro, então irá capturar os pontos de conexão dos dispositivos. Na imagem abaixo, os cubos magenta marcam os pontos de conexão de um dispositivo:

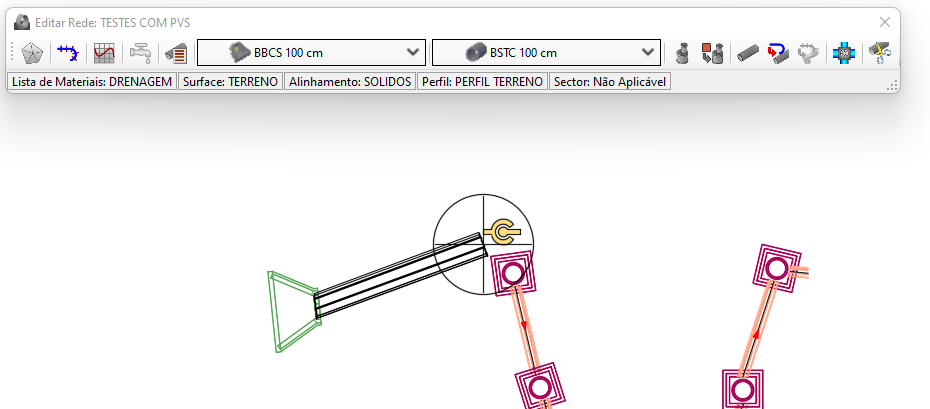

Em planta, eles aparecem quando há um comando de inserção de dispositivo ativo:

Estes pontos de conexão irão ser usados para reposicionar os dispositivos lineares ou longitudinais ao arrastar os dispositivos pontuais.

Caso algum dispositivo esteja desconectado quando deveria estar, selecione - o e arraste o grippoint para cima daquele em que deveria conectar. O ícone de conexão irá aparecer. Solte o dispositivo selecionado sobre ele.

Note: Nem todo dispositivo pode ser adicionado a uma determinada rede. Cada rede tem um conjunto de tipos de dispositivos que podem ser inseridos:

• Redes de Drenagem
  • Dispositivos Pontuais de Gravidade (poço de visita, caixa de ligação, boca de bueiro)
  • Dispositivos Lineares de Gravidade (tubos, galerias, descidas, escadas)
  • Dispositivos Longitudinais de Gravidade (canaletas, sarjetas)
• Redes de Esgoto
  • Dispositivos Pontuais de Gravidade (poço de visita, caixa de ligação, terminal de inspeção)
  • Dispositivos Lineares de Gravidade (tubos)
• Redes Pressurizadas
  • Conexões Pressurizadas (curva, tê, cruzeta, tanque, reservatório)
  • Dispositivos Lineares Pressurizados (tubos, válvulas, bombas)

Note: Redes de dispositivos que sejam referência externa, só podem editar estilos para labels e projeções de dispositivos.

Se precisar renomear, ou qualquer outra edição, faça isso no arquivo de origem.

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar a rede.
