Solids Builder - Alinhar

Alinhar - cria um clone de qualquer coisa desenhável e a alinha em outro sistema de coordenadas (não deformado):

Note, o item de origem não será modificado. A geometria será clonada e então alinhada com os parâmetros informados.

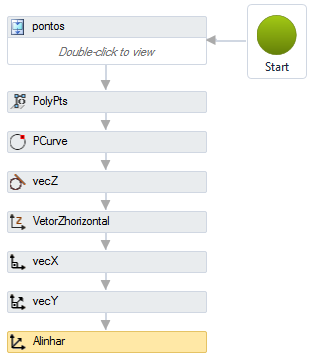

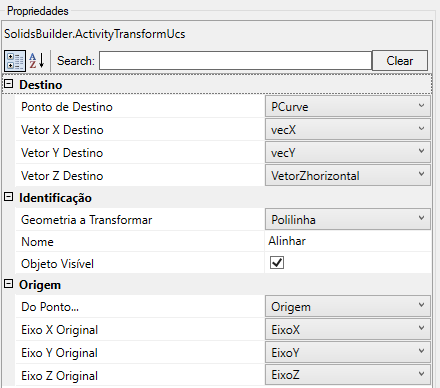

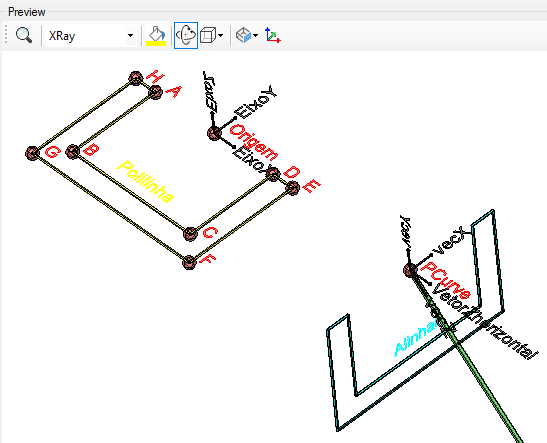

A atividade Alinhar tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do círculo deve seguir as regras de nomenclatura
  • Geometria a Transformar - nome da geometria a ser transformada
  • Objeto Visível - indica se a geometria resultante deve ou não ser desenhada no preview


• Origem
  • Do Ponto - nome do Ponto que serve de origem do sistema de coordenadas atual do objeto
  • Eixo X Original - nome do vetor que indica o eixo X do sistema de coordenadas atual do objeto
  • Eixo Y Original - nome do vetor que indica o eixo Y do sistema de coordenadas atual do objeto
  • Eixo Z Original - nome do vetor que indica o eixo Z do sistema de coordenadas atual do objeto
• Destino
  • Ponto de Destino - nome do Ponto que serve de origem do sistema de coordenadas atual do objeto
  • Eixo X Destino - nome do vetor que indica o eixo X do sistema de coordenadas final do objeto
  • Eixo Y Destino - nome do vetor que indica o eixo Y do sistema de coordenadas final do objeto
  • Eixo Z Destino - nome do vetor que indica o eixo Z do sistema de coordenadas final do objeto

Observações:

• Mesmo que sejam fornecidos vetores com comprimentos variados, a matriz de transformação será composta apenas por transformações Deslocar e Rotacionar 3D.
• Os vetores precisam ser ortogonais entre si (tal como os vetores X, Y e Z na origem)
• Use as atividades Perpendicular e Produto Cruz para obter vetores ortogonais

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
