Solids Builder - Rotacionar 3D

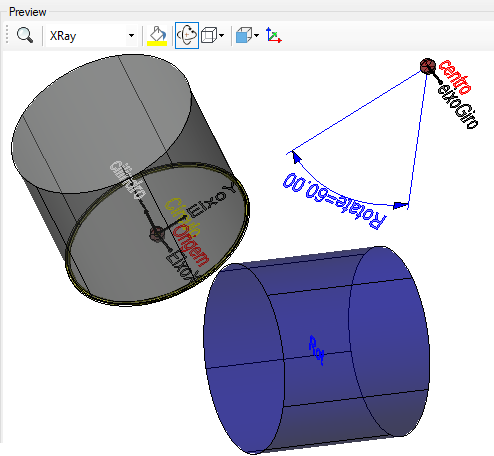

Rotacionar 3D - cria um clone de qualquer coisa desenhável em outra posição, rotacionada em relação a um ponto e eixo de giro:

Note, o item de origem não será modificado. A geometria clonada e então rotacionada para outra posição.

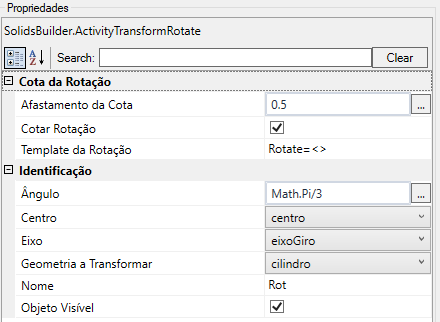

A atividade Rotacionar 3D tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do atividade deve seguir as regras de nomenclatura
  • Geometria a Transformar - nome da geometria a ser transformada
  • Eixo - nome do vetor que servirá de eixo de giro
  • Centro - nome do ponto que servirá de centro
  • Ângulo - um valor numérico ou uma expressão VB o ângulo, positivo no sentido anti horário no plano de giro
  • Objeto Visível - indica se a geometria deve ou não ser desenhada no preview


• Cota do Ângulo
  • Afastamento da Cota - expressão VB que distancia a linha da cota
  • Cotar Rotação - indica se deve desenhar uma cota no ângulo de rotação
  • Template da Cota - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Rotate = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
