Solids Builder - Deslocar

Deslocar - cria um clone de qualquer coisa desenhável em outra posição:

Note, o item de origem não será modificado. A geometria será clonada e então movida para outra posição. Esta atividade serve para, por exemplo, duplicar um degrau de modelo em uma escada:

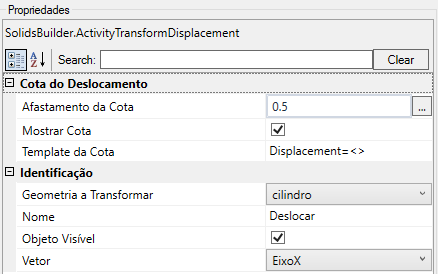

A atividade Deslocar tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Geometria a Transformar - nome da geometria a ser transformada
  • Vetor - nome do vetor de deslocamento
    No AutoCAD, o comando MOVE cria um vetor do Base point (origem) ao Destination Point (destino). Use a atividade Vetor Ponto a Ponto se necessário
  • Objeto Visível - indica se a geometria deve ou não ser desenhada no preview


• Cota Deslocamento
  • Afastamento da Cota - expressão VB que distancia a linha da cota
  • Cotar Deslocamento - indica se deve desenhar uma cota no vetor de deslocamento
  • Template da Cota - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Displacement = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
