EPANETCURVES

O comando EPANETCURVES cria e edita Curvas do EPANET

Para usar, chame EPANETCURVES na linha de comando, menu, barra de ferramentas ou no Ribbon e escolha o estilo que deseja editar:

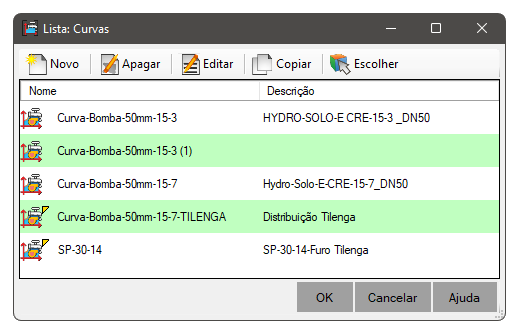

Nesta tela você pode:

• Novo - Criar uma nova curva
• Apagar - Apagar as curvas selecionados, se não estiverem em uso
• Editar - Editar a curva selecionada
• Copiar - Copiar e editar a curva selecionada
• Escolher - selecione na tela um item que tem a curva que quer editar

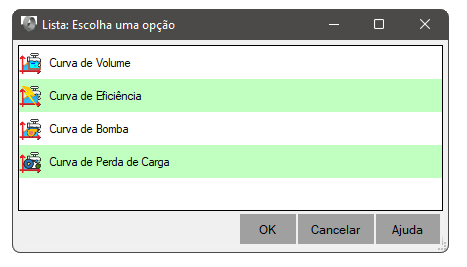

Ao clicar o botão Novo, será solicitado que escolha o tipo de curva:

Existem 4 tipos de curvas no EPANET:

1. Curva de Volume - descreve a variação de volume em função da altura de armazenamento do Tanque (reservatório elevado) do EPANET
2. Curva de Eficiência - descreve a variação de eficiência da bomba em função da vazão escoando na Bomba do EPANET
3. Curva de Bomba - descreve a variação de carga da bomba em função da vazão escoando na Bomba do EPANET
4. Curva de Perda de Carga - descreve a variação de perda de carga da válvula em função da vazão escoando na Válvula do EPANET

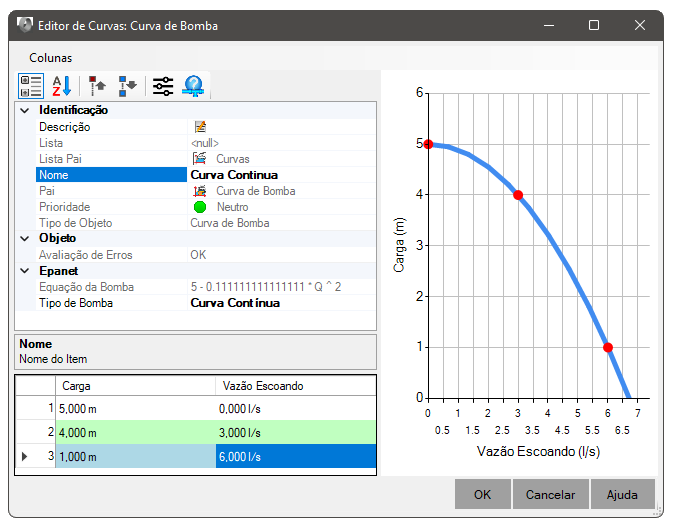

Após escolher o tipo de curva, clique o botão OK e e a tela a seguir é mostrada:

1. Dê um nome para a curva no quadro de propriedades do lado esquerdo, no topo
   Note, o EPANET é bastante sensível com a nomenclatura dos objetos. Não use caracteres especiais. Espaços serão convertidos para "_" no arquivo INP gerado pelo comando EPANETEXPORT e o nome deve ser limitado a 31 caracteres
2. Na tabela do lado esquerdo, informe os valores para criar a curva. Note que você pode mudar a ordem das colunas, mas o gráfico será o mesmo.
3. Dependendo do tipo de curva, o gráfico irá se comportar de uma maneira. Pode ser ainda, que os dados informados na tabela, gerem curvas inválidas. Neste caso, a propriedade Prioridade aparecerá com o ícone

Veja também:

• EPANETPATTERNS - para editar padrões temporais do EPANET

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar as propriedades.
