EPANETPATTERNS

O comando EPANETPATTERNS cria e edita Padrões do EPANET

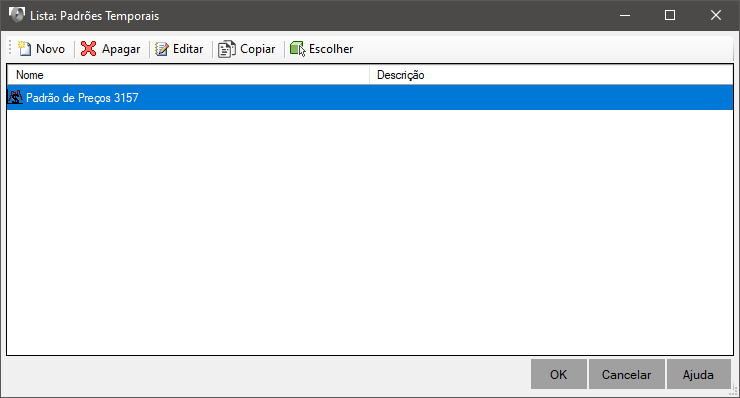

Para usar, chame EPANETPATTERNS na linha de comando, menu, barra de ferramentas ou no Ribbon e escolha o estilo que deseja editar:

Nesta tela você pode:

• Novo - Criar um novo padrão temporal
• Apagar - Apagar os padrões selecionados, se não estiverem em uso
• Editar - Editar o padrão temporal selecionado
• Copiar - Copiar e editar o padrão temporal selecionado
• Escolher - selecione na tela um item que tem o padrão temporal que quer editar

Ao clicar o botão Novo, será solicitado que escolha o tipo de padrão temporal:

Existem 5 tipos de padrões temporais no EPANET:

1. Padrão de Bomba - descreve a variação de multiplicadores em função da hora do dia para Bomba do EPANET
2. Padrão de Preços - descreve a variação de preço da energia elétrica em função da hora do dia afetando Bombas do EPANET
3. Padrão de Carga - descreve a variação de carga em função da hora do dia em reservatório do EPANET
4. Padrão de Demanda - descreve a variação de demanda em função da hora do dia em junções do EPANET
5. Padrão de Qualidade - descreve a variação de concentração dos agentes de controle de qualidade da água em função da hora do dia em junções do EPANET

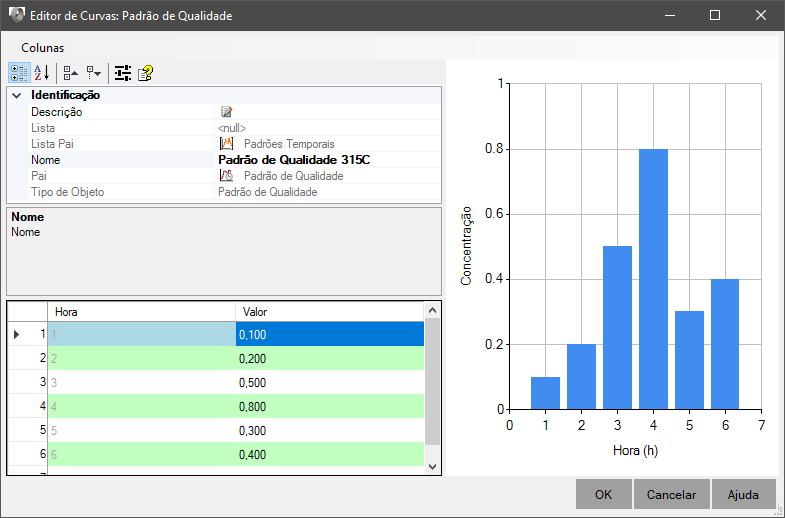

Após escolher o tipo de padrão temporal, clique o botão OK e e a tela a seguir é mostrada:

1. Dê um nome para o padrão no quadro de propriedades do lado esquerdo, no topo.
   Note, o EPANET é bastante sensível com a nomenclatura dos objetos. Não use caracteres especiais. Espaços serão convertidos para "_" no arquivo INP gerado pelo comando EPANETEXPORT e o nome deve ser limitado a 31 caracteres
2. Na tabela do lado esquerdo, informe os valores para criar o padrão. Note que você pode mudar a ordem das colunas, mas o gráfico será o mesmo.
3. Dependendo do tipo de padrão, o gráfico irá se comportar de uma maneira. Pode ser ainda, que os dados informados na tabela, gerem curvas inválidas. Neste caso, a propriedade Prioridade aparecerá com o ícone

Veja também:

• EPANETCURVES - para editar curvas do EPANET

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar as propriedades.
