EPANET - Reservatório

Reservatórios são nós que representam uma fonte externa infinita ou sumidouro de água para a rede. Eles são usados para modelar coisas como lagos, rios, aquíferos subterrâneos e conexões com outros sistemas. Os reservatórios também podem servir como pontos de fontes de qualidade da água.

As principais propriedades de entrada de um reservatório são sua carga hidráulica e a qualidade inicial da água. Como um reservatório é um ponto de fronteira para uma rede, sua profundidade e a qualidade da água não podem ser afetadas pelo que acontece dentro da rede. Portanto, não possui propriedades de saída computadas. No entanto, sua profundidade pode variar com o tempo, atribuindo-se um padrão de tempo a ele.

Além das propriedades compartilhadas dos Nós do EPANET, os reservatórios ainda tem as seguintes propriedades:

• Reservatório
  • Padrão de Carga - Padrão de carga usado para modelar variação no tempo da profundidade total do reservatório
• Epanet
  • Elevação - Elevação da tomada d'água
• Cálculos - são preenchidos pelo comando EPANETCALC, quando este tem êxito na simulação
  • Balanço de Vazão - Balanço de Vazão
  • Nível d'Água - Nível de água calculado para o reservatório

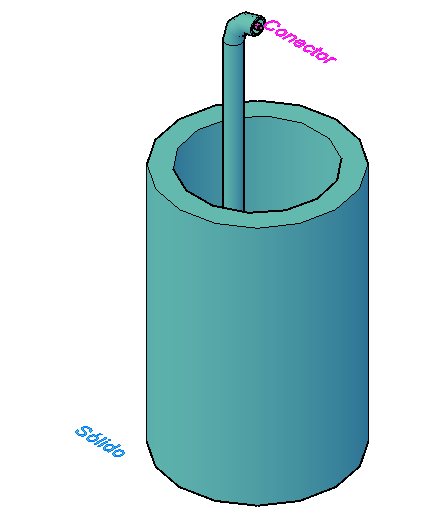

Obviamente não se modela o reservatório inteiro no modelador, uma vez que este depende da topografia, enfim. No caso do reservatório, modele a tomada d'água:

Observe o ponto marcado como "Conector" é a elevação da tomada d'água mostrada no quadro de propriedades acima

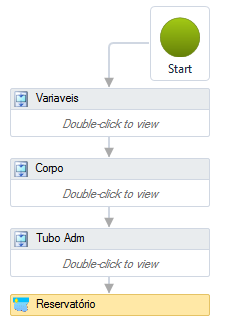

Para que um dispositivo seja reconhecido como um reservatório do EPANET, o modelador deve conter uma atividade Reservatório:

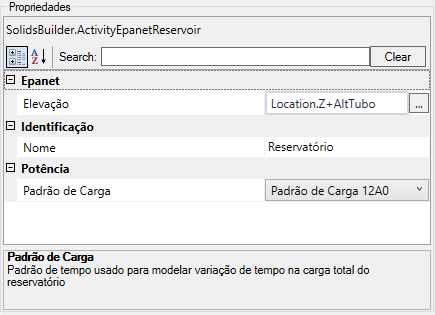

No quadro das propriedades:

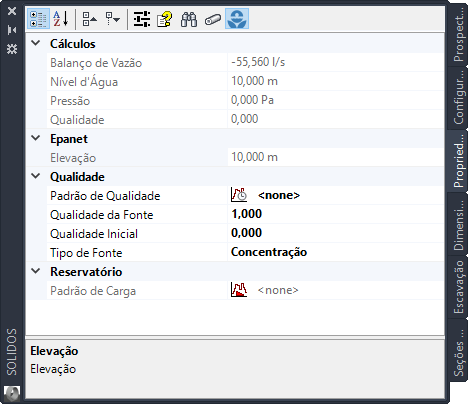

Para visualizar as propriedades do reservatório, clique o ícone na aba Propriedades ou no comando SPROPS:
