EPANET - Nós

Os nós do EPANET no programa SOLIDOS, são os dispositivos pontuais em redes pressurizadas.

EPANET possui 3 tipos de nós:

1. Junções - pontos na rede onde os Links se unem e onde a água entra ou sai da rede
2. Tanques - são nós com capacidade de armazenamento, onde o volume de água armazenado pode variar com o tempo durante uma simulação
3. Reservatórios - são nós que representam uma fonte externa infinita ou sumidouro de água para a rede

Estes nós compartilham as seguintes propriedades:

• Cálculos - são preenchidos pelo comando EPANETCALC, quando este tem êxito na simulação
  • Pressão - Pressão calculada no nó
  • Qualidade - Qualidade da água atual computada no nó
• Epanet
  • Elevação - Elevação da junção

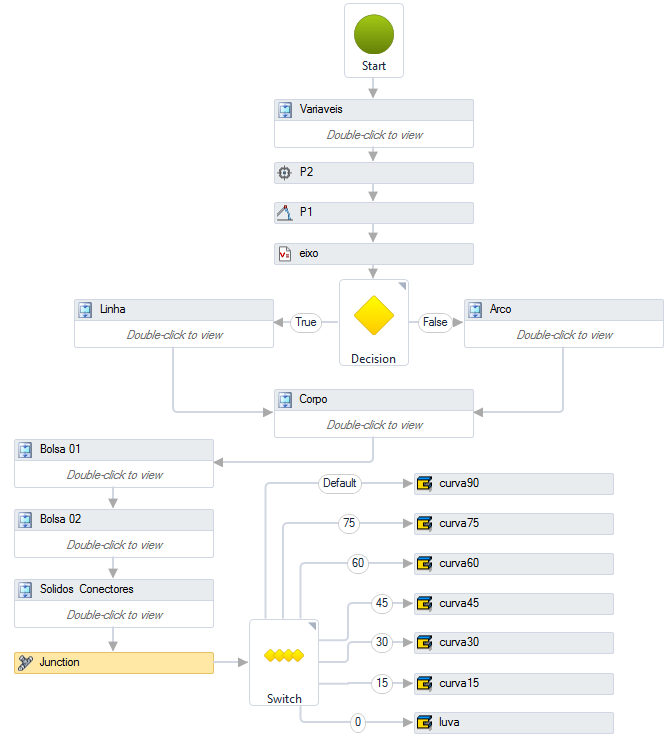

    Deve estar vinculada a geometria/locação do dispositivo, por meio de alguma das atividades de vinculação do EPANET:
    • Junção
    • Tanque
    • Reservatório

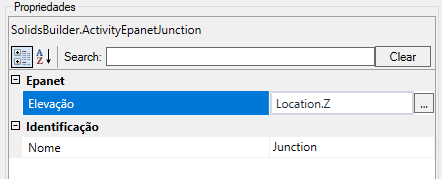

    Esta propriedade será definida nas propriedades da atividade, no modelador:


    No quadro das propriedades:


• Qualidade
  • Padrão de Qualidade - Padrão usado para fazer a qualidade da fonte variar com o tempo
  • Qualidade da Fonte - Linha de base ou concentração média (ou taxa de fluxo de massa) da fonte
  • Qualidade Inicial - Nível de qualidade da água na junção no início da simulação
  • Tipo de Fonte - Nós onde a qualidade do fluxo externo que entra na rede é especificada
    Eles podem representar as principais obras de tratamento, uma cabeça de poço ou instalação de tratamento satélite, ou uma intrusão de contaminante indesejada, pode ser:
    • Concentração - Uma fonte de concentração fixa a concentração de qualquer influxo externo que entra na rede em um nó, como fluxo de um reservatório ou de uma demanda negativa colocada em uma junção
    • Intensificador de Massa - Uma fonte de reforço de massa adiciona um fluxo de massa fixo àquele que entra no nó de outros pontos da rede
    • Impulsionador de Ponto de Ajuste - Uma fonte de reforço de ponto de ajuste fixa a concentração de qualquer fluxo que sai do nó (contanto que a concentração resultante de todo influxo para o nó esteja abaixo do ponto de ajuste)
    • Impulsionador de ritmo de fluxo - Uma fonte de reforço de fluxo ritmado adiciona uma concentração fixa àquela resultante da mistura de todo o influxo para o nó de outros pontos na rede

    A fonte do tipo de concentração é melhor usada para nós que representam fontes de abastecimento de água ou obras de tratamento (por exemplo, reservatórios ou nós atribuídos a uma demanda negativa). A fonte do tipo intensificador é melhor usada para modelar a injeção direta de um traçador ou desinfetante adicional na rede ou para modelar uma intrusão de contaminante

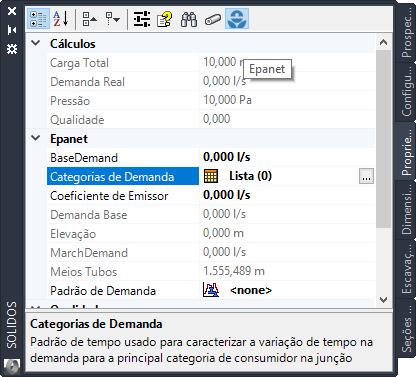

Para visualizar estas propriedades, clique o ícone na aba Propriedades ou no comando SPROPS:
