EPANET - Tanque

Tanques são nós com capacidade de armazenamento, onde o volume de água armazenado pode variar com o tempo durante uma simulação.

Os tanques devem operar dentro de seus níveis mínimo e máximo. O EPANET interrompe o fluxo se um tanque estiver em seu nível mínimo. Ele interrompe qualquer influxo se o tanque estiver em seu nível máximo, a menos que sua propriedade Pode Transbordar seja definida como SIM. Nesse caso, qualquer entrada torna-se transbordamento (ou seja, derramamento).

Os tanques também podem servir como pontos de origem da qualidade da água.

Além das propriedades compartilhadas dos Nós do EPANET, os tanques ainda tem as seguintes propriedades:

• Volume
  • Curva de Volume - Curva de volume usada para descrever a relação entre o volume do tanque e o nível de água Uma curva de volume determina como o volume do tanque de armazenamento (Y) varia em função do nível de água (X)
  • Diâmetro - O diâmetro do tanque.
    Para tanques cilíndricos, este é o diâmetro real.
    Para tanques quadrados ou retangulares, pode ter um diâmetro equivalente igual a 1,128 vezes a raiz quadrada da área da seção transversal.
    Para tanques cuja geometria será descrita por uma curva (veja acima), ela pode ser definida para qualquer valor.
    Esta é uma propriedade obrigatória.
  • Pode Transbordar - se definido como SIM, qualquer influxo para um tanque cheio torna-se transbordamento (ou seja, derramamento).
    Caso contrário, quaisquer links que normalmente enviariam fluxo para o tanque são temporariamente fechados quando o tanque fica cheio
  • Volume Mínimo - O volume de água no tanque quando está em seu nível mínimo
• Epanet
  • Elevação - A elevação acima de um datum comum do fundo do tanque.
• Modelo de Mistura
  • Fração de Mistura - Fração do volume total do tanque que compreende o compartimento de entrada-saída do modelo de mistura de dois compartimentos (2COMP)
  • Modelo de Mistura - Tipo de mistura da qualidade da água que ocorre dentro do tanque
• Níveis
  • Nível Inicial - A altura da superfície da água acima da elevação inferior do tanque no início da simulação
  • Nível Máximo - A altura máxima da superfície da água acima da elevação inferior que será mantida
  • Nível Mínimo - A altura mínima da superfície da água acima da elevação inferior que será mantida
• Reações
  • Coeficiente de Reação - O coeficiente de reação em massa para reações químicas no tanque. Use um valor positivo para reações de crescimento e um valor negativo para decadência
• Cálculos - são preenchidos pelo comando EPANETCALC, quando este tem êxito na simulação
  • Balanço de Vazão - Balanço de Vazão
  • Nível d'Água - Nível de água calculado para o reservatório

  ---

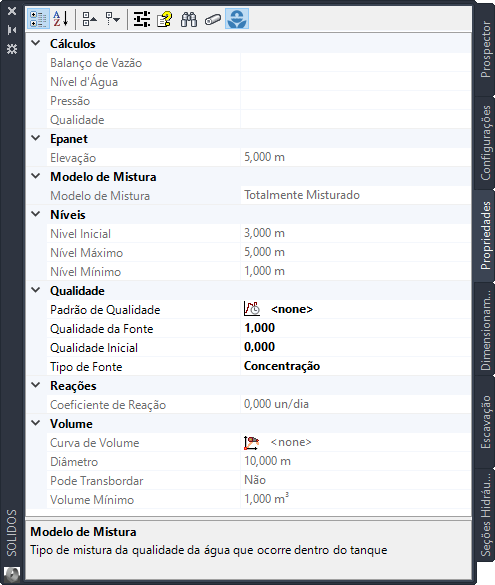

  Para visualizar as propriedades do tanque, clique o ícone na aba Propriedades ou no comando SPROPS:
