EPANET - Link

Links direcionam o fluxo de um nó do EPANET para outro. NO SOLIDOS, os links são modelados em dispositivos lineares através do construtor em redes pressurizadas.

Existem 3 tipos de link no EPANET:

1. Tubos - Os tubos conduzem a água de um ponto a outro da rede
2. Bombas - As bombas são dispositivos que transmitem energia a um fluido, elevando assim sua carga hidráulica
3. Válvulas - As válvulas são usadas para controlar a pressão ou fluxo em um ponto específico da rede

Os links do EPANET compartilham as seguintes propriedades:

• Cálculos
  • Fluxo - Fluxo calculado para o link
  • Perda de Carga - Perda de carga calculada para o link
  • Perda por 1000 - Perda de carga acumulada para o link a cada 1000 metros (ou pés, é o valor que aparece no programa nativo do EPANET)
  • Qualidade - Qualidade
  • Status - Estado do tubo após o dimensionamento
• Epanet
  • Controles - Lista dos controles simples associados ao tubo

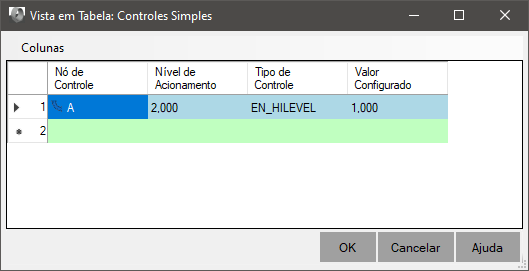

    Os tubos podem ser abertos ou fechados em momentos predefinidos, quando os níveis do tanque caem abaixo ou acima de certos pontos de ajuste, ou quando as pressões nodais caem abaixo ou acima de certos pontos de ajuste pelo uso de Controles, clique o ícone para editar estes controles:
