EPANET - Bomba

As bombas são dispositivos que transmitem energia a um fluido, elevando assim sua carga hidráulica.

Principais características:

• O principal parâmetro de entrada de uma bomba é a curva da bomba (a combinação de carga e fluxos que a bomba pode produzir)
• Em vez de uma curva de bomba, a bomba pode ser representada como um dispositivo de potência constante
• Os principais parâmetros de saída são fluxo e ganho de carga
• O fluxo através de uma bomba é unidirecional. Se o sistema exigir mais pressão do que a bomba pode produzir, a bomba é desligada. Se exigir mais fluxo, a curva da bomba é extrapolada para produzir o fluxo, mesmo que resulte uma pressão negativa. Em ambos os casos, uma mensagem de aviso é emitida
• As bombas podem ser ligadas e desligadas em horários predefinidos, quando os níveis do tanque caem abaixo ou acima de certos pontos de ajuste, ou quando as pressões nodais caem abaixo ou acima de certos pontos de ajuste através do uso de controles e padrões de tempo
• As bombas de velocidade variável também podem ser consideradas especificando-se que sua configuração de velocidade seja alterada sob esses mesmos tipos de condições. Por definição, a curva da bomba original fornecida ao programa tem uma configuração de velocidade relativa de 1. Se a velocidade da bomba dobrar, a configuração relativa seria 2; se for executado a meia velocidade, a configuração relativa é 0,5 e assim por diante
• O EPANET também pode calcular o consumo de energia e o custo de uma bomba. Curvas de eficiência específicas da bomba e parâmetros de preços de energia podem ser fornecidos ou opções globais de energia serão usadas

Além das propriedades compartilhadas dos Links do EPANET, as bombas ainda tem as seguintes propriedades:

• Bomba
  • Status Inicial - Estado da bomba (aberta ou fechada) no início do período de simulação
• Energia
  • Curva de Eficiência - Curva de eficiência que representa a eficiência do fio-água da bomba em função da taxa de fluxo
  • Padrão de Preço - Padrão de tempo usado para descrever a variação no preço da energia ao longo do dia
  • Preço da Energia - O preço médio ou nominal da energia em unidades monetárias por kw-hora. Usado apenas para calcular o custo do uso de energia
• Potência
  • Curva da Bomba - Curva da bomba que contém os dados operacionais da bomba
  • Potência da Bomba - Potência fornecida pela bomba (kw). Assume que a bomba fornece a mesma quantidade de energia, não importa qual seja o fluxo
• Velocidade
  • Padrão de Bomba - Padrão de bomba usado para controlar a operação da bomba
  • Velocidade da Bomba - A configuração da velocidade relativa da bomba
    Uma configuração de velocidade de 1,2 implica que a velocidade de rotação da bomba é 20% maior do que a configuração normal

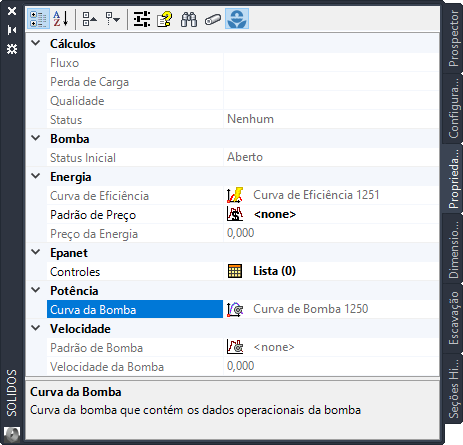

Para visualizar as propriedades da bomba, clique o ícone na aba Propriedades ou no comando SPROPS:
