EPANET - Curva de Bomba

Uma curva da bomba representa a relação entre a altura manométrica e a taxa de fluxo que uma bomba pode fornecer em sua configuração de velocidade nominal

Esta curva tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Vazão Escoando (X, Double) - a vazão escoando da bomba
    • Carga (Y, Double) - a carga a ser considerada

Considerações

• Altura é o ganho de altura transmitido à água pela bomba e é plotado no eixo vertical (Y) da curva. A taxa de fluxo é traçada no eixo horizontal (X)
• Uma curva de bomba válida deve ter diminuição da altura manométrica com fluxo crescente
• O EPANET usará uma forma diferente de curva de bomba dependendo do número de pontos fornecidos (propriedade Tipo de Bomba - Define os tipos de dados da curva de bomba):
  1. Curva Parabólica - Uma curva de bomba de ponto único, definida por uma combinação de fluxo principal que representa o ponto operacional desejado de uma bomba.
     EPANET preenche o resto da curva assumindo:
     • Uma carga de fechamento em fluxo zero igual a 133% da carga de projeto
     • Um fluxo máximo na carga zero igual a duas vezes o fluxo de projeto

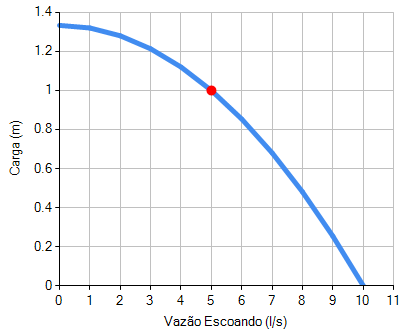

     Para uma vazão de 5 litros por segundo e carga de 1 metro, teríamos a curva a seguir:

  2. Curva Contínua - Uma curva de bomba definida por três pontos operacionais:
     • Fluxo baixo (fluxo e pressão na condição de fluxo baixo ou zero)
     • Fluxo de projeto (fluxo e carga no ponto operacional desejado)
     • Fluxo Máximo (fluxo e carga no fluxo máximo)

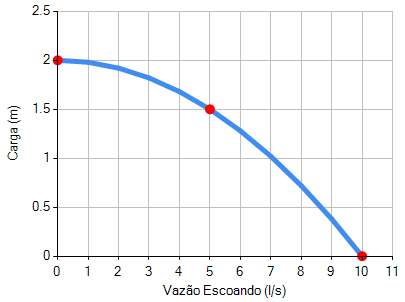

     EPANET se encaixa em uma função contínua através dos três pontos para definir toda a curva da bomba:

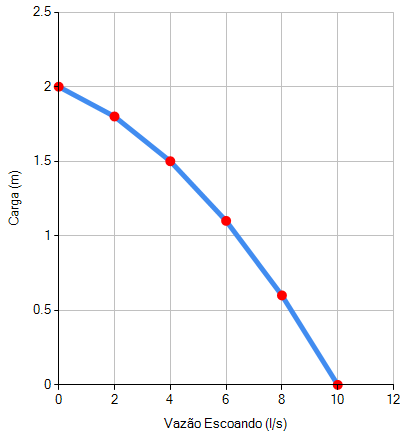

  3. Definido pelo Usuário - Uma curva de bomba multiponto é definida fornecendo um par de pontos de fluxo de cabeça ou quatro ou mais desses pontos.
     O EPANET cria uma curva completa conectando os pontos com segmentos de linha reta:

  4. Curva de potência constante - Uma bomba de potência constante é uma bomba que opera em uma classificação de potência ou quilowatt constante em todas as combinações de fluxo e altura manométrica.
     O usuário só precisa fornecer a classificação de potência da bomba
• Para bombas de velocidade variável, a curva da bomba muda conforme a velocidade muda. As relações entre o fluxo (Q) e a altura manométrica (H) nas velocidades N1 e N2 são:

  Q1 / Q2 = N1 / N2
  H1 / H2 = (N1 / N2) ^ 2
• O EPANET desligará uma bomba se o sistema exigir uma pressão mais alta do que o primeiro ponto na curva (ou seja, o nível de corte)
• Uma curva da bomba deve ser fornecida para cada bomba no sistema, a menos que a bomba seja uma bomba de potência constante

Note: Para criar/editar uma curva, use o comando EPANETCURVES
