EPANET - Curva de Eficiência

Uma curva de eficiência determina a eficiência da bomba (Y em porcentagem) como uma função da taxa de fluxo da bomba (X em unidades de fluxo)

Esta curva tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Vazão Escoando (X, Double) - a vazão escoando
    • Eficiência (Y, Double) - a eficiência a ser considerada

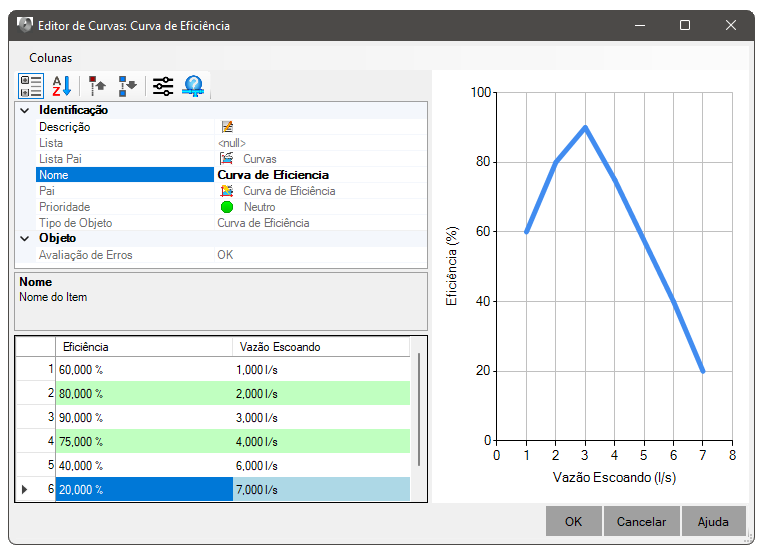

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

A eficiência deve representar a eficiência fio-água, que leva em consideração as perdas mecânicas na própria bomba, bem como as perdas elétricas no motor da bomba. A curva é usada apenas para cálculos de energia. Se não for fornecido, a eficiência global da bomba (um único número) nas opções de energia do projeto é usada em seu lugar

Note: Para criar/editar uma curva, use o comando EPANETCURVES
