EPANET - Tubo

Os tubos conduzem a água de um ponto a outro da rede. O EPANET assume que todos os tubos estão sempre cheios. A direção do fluxo é do fim na altura manométrica mais alta (energia interna por peso de água) para a altura manométrica inferior.

Além das propriedades compartilhadas dos Links do EPANET, os tubos ainda tem as seguintes propriedades:

• Perda de Carga
  • Coeficiente de Perda (LossCoefficient, Double) - Coeficiente de perda menor sem unidade que se aplica quando a válvula está completamente aberta
    Perdas menores causadas por dobras e conexões também podem ser contabilizadas atribuindo ao tubo um coeficiente de perda menor.
• Tubo
  • Coeficiente de Utilização (CUtil, Double) - Indica que o tubo pode receber ligações prediais ou não
    É usado para calcular o Comprimento Fictício, dado por: Comprimento Fictício = ((Comprimento 3D) * (Coeficiente de Utilização))
    Usado para calcular a Demanda Base, quando a rede possui dados para calcular a demanda em marcha
    Tubos que fazem parte de adutoras, normalmente não tem conexões prediais então não entram no cálculo da demanda base dos nós conectados a ele. Neste caso o coeficiente de utilização dever zero
    Válvulas e bombas, apesar de serem modelados em dispositivos lineares, não entram no cálculo da demanda em marcha da rede
  • Diâmetro (Diameter, Double) - Diâmetro do tubo, propriedade obrigatória, associada pelo modelador (ver abaixo)
  • Estado Inicial (PipeStatus, Enum) - Determina se o tubo está inicialmente
    • aberto
    • fechado
    • válvula de retenção
• Reações
  • Coeficiente de Parede (WallCoefficient) - Coeficiente de reação da parede para o tubo.Use um valor positivo para crescimento e um valor negativo para decadência
  • Coeficiente em Massa (BulkCoefficient) - Coeficiente de reação em massa para o tubo. Use um valor positivo para crescimento e um valor negativo para decadência
• Vazamento
  • Taxa de Expansão de Vazamento (LeakExpan) - Taxa de expansão de vazamento (mm² por unidade de pressão)
  • Área de Vazamento (LeakArea) - Área de vazamento de tubulação (mm² por 100 unidades de comprimento)
• Cálculos - são preenchidos pelo comando EPANETCALC, quando este tem êxito na simulação
  • Taxa de Reação (ReactionRate) - Taxa de reação
  • Velocidade Calculada (CalcVelocity) - Velocidade calculada para o link
  • Vazamento (Leakage) - Taxa de vazamento de um tubo em um determinado ponto no tempo

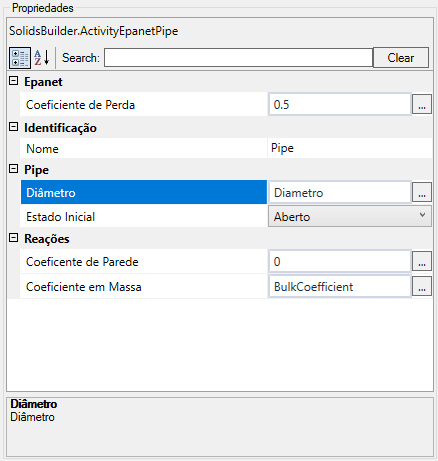

Para que um dispositivo seja reconhecido como um tubo do EPANET, o modelador deve conter uma atividade Tubo:

No quadro de propriedades:

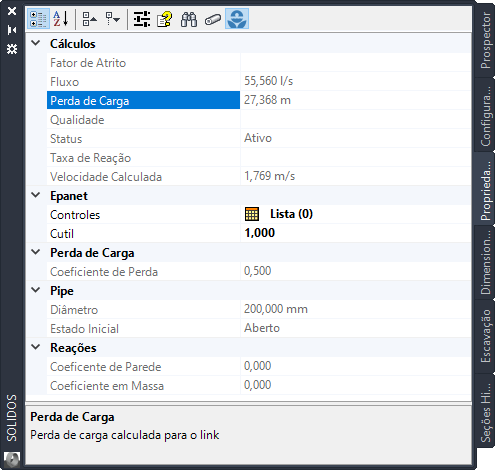

Para visualizar as propriedades do tubo, clique o ícone na aba Propriedades ou no comando SPROPS:
