EPANET - Junção

Junções são pontos na rede onde os Links se unem e onde a água entra ou sai da rede pressurizada.

Alem das propriedades compartilhadas dos Nós, a junção ainda possui as seguintes propriedades:

• Cálculos - são preenchidos pelo comando EPANETCALC, quando este tem êxito na simulação
  • Carga Total - Altura manométrica total calculada para a junção
  • Demanda Real - Demanda real calculada para a junção
• Epanet
  • Demanda Base - A demanda média ou nominal de água pela principal categoria de consumidor na junção
    A demanda base pode ser dada um uma das duas situações:
    1. Quando a rede dispõe de informações da demanda em marcha, é dado por

       Demanda Base = Somatório(DemMarcha*ExtFic / Fator)
       Onde:
       DemMarcha é a Demanda em Marcha calculada em cada setor de consumo conectado a cada tubo conectada à junção
       ExtFic é a extensão fictícia de cada tubos conectado à junção
       Fator vale 2 se a outra extremidade do tubo também for uma junção, senão vale 1
    2. Quando a rede não dispõe desta informação, o usuário deve informar o valor manualmente
  • Padrão de Demanda - Padrão de tempo usado para caracterizar a variação de tempo na demanda base (acima) na junção

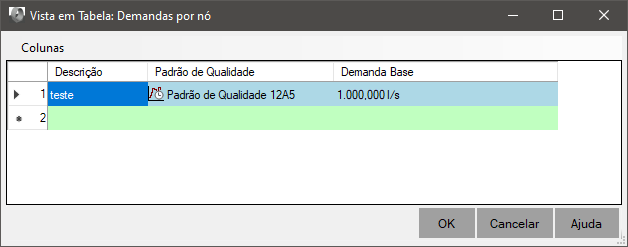

  • Demandas Secundárias - lista de demandas secundárias (a demanda principal é dada pela propriedade Demanda Base, acima) para o nó
    Clique o botão para editar a lista de categorias:


  • Coeficiente de Emissor - Coeficiente de descarga para emissor (sprinkler ou bico) colocado na junção

Para visualizar as propriedades da junção, clique o ícone na aba Propriedades ou no comando SPROPS:
