EPANET - Válvula

As válvulas são usadas para controlar a pressão ou fluxo em um ponto específico da rede.

Principais características:

• Válvulas de corte (gaveta) e válvulas de retenção (sem retorno), que abrem ou fecham completamente os tubos, não são consideradas como componentes separados da válvula, mas são incluídas como uma propriedade do tubo em que são colocadas (consulte Propriedades do tubo).
  Os diferentes tipos de válvulas incluem:
  • PRV (válvula redutora de pressão)
  • PSV (válvula de sustentação de pressão)
  • PBV (válvula disjuntor de pressão)
  • FCV (válvula de controle de fluxo)
  • TCV (válvula de controle do acelerador)
  • GPV (válvula de uso geral) - pode ser usada para representar um link onde a relação fluxo - perda de carga é fornecida pelo usuário em vez de seguir uma das fórmulas hidráulicas padrão.
• Cada tipo de válvula tem um tipo diferente de parâmetro de configuração que descreve seu ponto operacional :
  • pressão para PRVs, PSVs e PBVs
  • fluxo para FCVs
  • coeficiente de perda para TCVs
  • curva de perda de carga para GPVs
• As válvulas podem ter seu status de controle anulado, especificando que estão completamente abertas ou completamente fechadas.
• O status de uma válvula e sua configuração podem ser alterados durante a simulação usando os controles.
  Para restaurar o status de controle de uma válvula após seu status ter sido substituído para aberto ou fechado, use um controle que especifica um valor para a configuração da válvula
• Devido às maneiras pelas quais as válvulas são modeladas, as seguintes regras se aplicam ao adicionar válvulas a uma rede:
  • PRVs não podem compartilhar o mesmo nó de saída ou ser ligados em série
  • Dois PSVs não podem compartilhar o mesmo nó de entrada ou ser ligados em série
  • A PSV não pode ser conectado ao nó de saída de um PRV
  • um PRV, PSV ou FCV não pode ser conectado diretamente a um reservatório ou tanque (use um tubo para separar os dois)

Além das propriedades compartilhadas dos Links do EPANET, as válvulas ainda tem as seguintes propriedades:

• Cálculos
  • Velocidade Calculada - Velocidade calculada para o link
• Perda de Carga
  • Coeficiente de Perda - Coeficiente de perda menor sem unidade que se aplica quando a válvula está completamente aberta
  • Curva de Perda de Carga - Curva de perda de carga que descreve o tipo de válvula de 'Válvula de uso geral'
• Configuração
  • Configuração da Válvula - Um parâmetro obrigatório que descreve a configuração operacional da válvula
    Note: este parâmetro tem unidade de medida então no modelador, deve-se colocar o valor na unidade do SI, ou imperial, dependendo das configurações de unidade do Civil 3D:
    • PRV (válvula redutora de pressão)



      Neste caso, a unidade de medida é para pressão. No SI, pressão é dada em kgf/m² então o valor 20 na imagem, é 20 kgf/m²
      Se o Civil 3D estivesse com unidades imperiais, o valor seria 20 psi

    • PSV (válvula de sustentação de pressão), kgf/m² ou psi
    • PBV (válvula disjuntor de pressão), kgf/m² ou psi
    • FCV (válvula de controle de fluxo), litros por segundo (l/s) ou pés cúbicos por segundo (cfs ou ft³/s)
    • TCV (válvula de controle do acelerador), sem unidade
    • GPV (válvula de uso geral), informado no campo
  • Tipo de Válvula - Tipo da válvula usada para controlar a pressão ou fluxo em um ponto específico da rede
• Válvula
  • Diâmetro - Diâmetro
  • Status Fixo - Status da válvula no início da simulação.
    Se definido como ABERTO ou FECHADO, a configuração de controle da válvula é ignorada e a válvula se comporta como um link aberto ou fechado, respectivamente. Se definido como NENHUM, então a válvula se comportará como pretendido

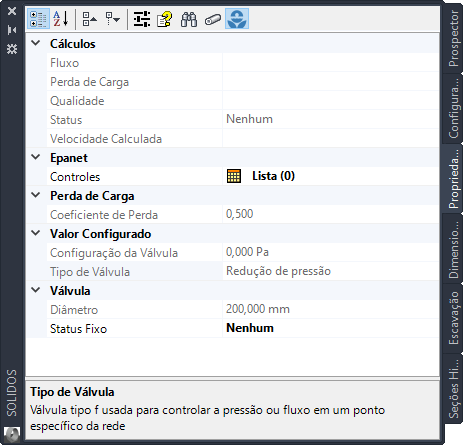

Para visualizar as propriedades da válvula, clique o ícone na aba Propriedades ou no comando SPROPS:
