Curva de Perda de Carga

Uma curva de perda de carga é usada para descrever a perda de carga por meio de uma válvula de uso geral (GPV) como uma função da taxa de fluxo

Esta curva tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Vazão Escoando (X, Double) - a vazão escoando
    • Perda de Carga (Y, Double) - a perda de carga a ser considerada

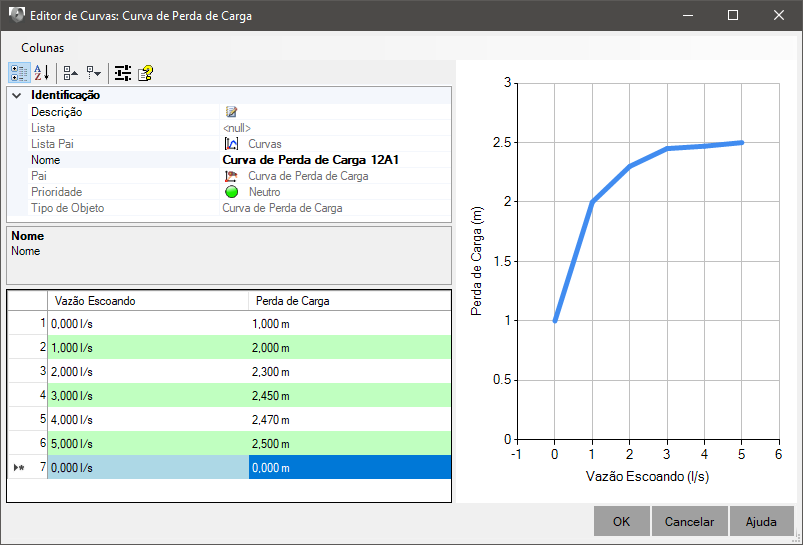

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

Ele fornece a capacidade de modelar dispositivos e situações com relações perda-vazão exclusivas, como válvulas de prevenção de refluxo de fluxo reduzido, turbinas e comportamento de rebaixamento de poço.

Note: Para criar/editar uma curva, use o comando EPANETCURVES
