Solids Builder - Nós do SWMM - Exutório

Os exutórios são nós terminais do sistema de drenagem/esgoto usados para definir os limites finais a jusante sob o roteamento do fluxo da Onda Dinâmica.

Quando se quer definir um dispositivo como sendo um exutório, deve-se adicionar a ferramenta Exutório ao modelador:

Ao adicionar a ferramenta Exutório, preencha suas propriedades, no quadro propriedades da ferramenta:

No modelador, devem ser preenchidas as seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• Tipo de Exutório
  • Tipo de Exutório
    • Livre - estágio de saída determinado pelo mínimo de profundidade crítica de fluxo e profundidade de fluxo normal no conduíte de conexão
    • Normal - estágio de saída com base na profundidade de fluxo normal no conduíte de conexão
    • Fixo - estágio de saída definido para um valor fixo
      Informe o valor do estágio fixo no modelador
    • Maré - Curva de maré
      Neste caso, informe a curva de maré que descreve a altura da maré versus hora do dia no modelador
    • Série Temporal - Série Temporal
      Neste caso, informe o nome da série temporal definida pelo usuário de estágio versus tempo no modelador
• SWMM
  • Dispositivo de Retenção - Indica se o dispositivo tem uma comporta de retenção
  • Cota de Fundo - Elevação do fundo do nó (cota do radier)
    Deve ser associada a propriedade do construtor que gerencia a cota de fundo do dispositivo

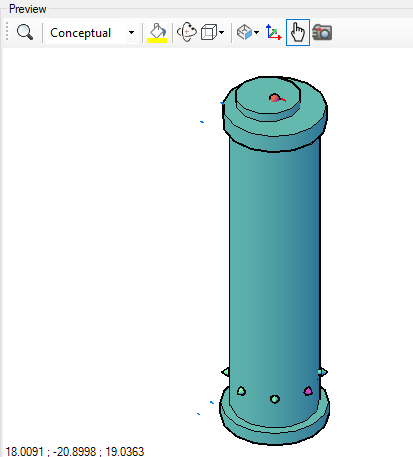

Um dispositivo poço de visita pode desempenhar o papel de Junção também, então há que se prever essas situações. No SOLIDOS é simples fazer isso sem ter de criar dois modeladores diferentes. Por exemplo, considere o poço de visita circular simples, que consta no catálogo:

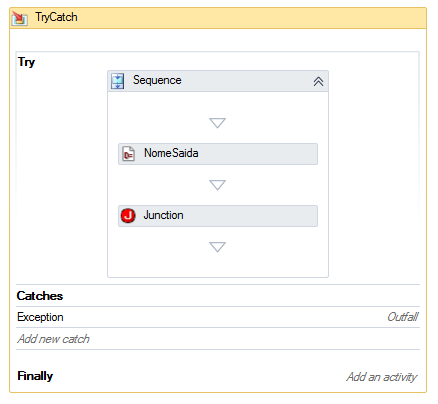

Este poço de visita será um nó do SWMM típico, a menos que seja o ponto final da rede, talvez porque este interligue numa rede existente. Para diferenciar, pode-se verificar se existe um dispositivo conectado em sua saída, assim:

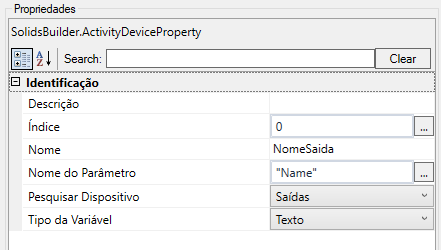

Usando a ferramenta Obter Propriedade, pode-se obter o nome do dispositivo conectado na saída do poço de visita, assim:

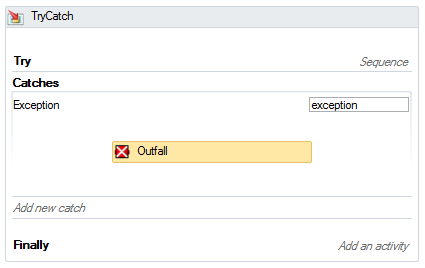

O bloco Try Catch intercepta o erro que ocorre quando a atividade tenta obter o nome, pois se não há um tubo conectado, não tem como obter seu nome. Assim, pode-se concluir que o poço de visita é um Exutório e não uma Junção. Para definir dentro do bloco Try Catch, adiciona-se a exceção:

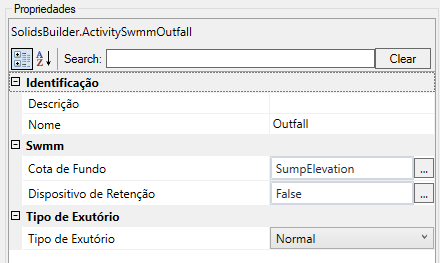

Com as seguintes propriedades:

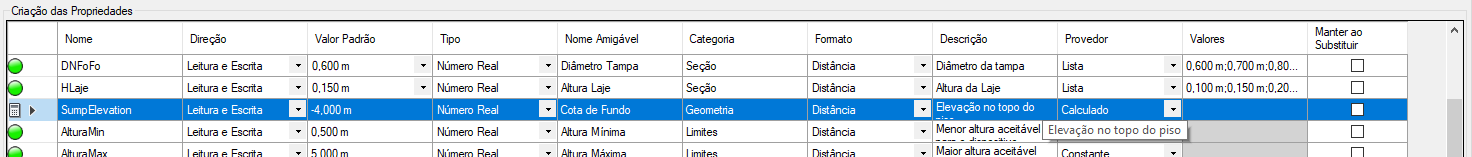

No exemplo, SumpElevation é propriedade que representa a cota de fundo do poço de visita:
