Distribuição

Após as origens e destinos terem sido classificadas, pode-se calcular a distribuição, clicando o botão Calcular Distribuição

Para o cálculo, é usado o algorítimo Stepping Stone, como mencionado anteriormente. A planilha com os resultados será visto na aba Resultados.

Durante a execução do algorítimo do Stepping Stone, pode ser criada uma Oferta ou uma Demanda fictícia, para equilibrar a quantidade de ofertas à quantidade de demandas

Se uma oferta fictícia for criada, isto só irá acontecer se a oferta de material de boa qualidade for inferior a demanda de boa qualidade, isto é, toda demanda que não seja material ruim.

Se uma demanda fictícia for criada, ela será do tipo Bota fora. Isto só irá ocorrer se a capacidade de toda Borrow Pit não for suficiente para receber todo o material excedente.

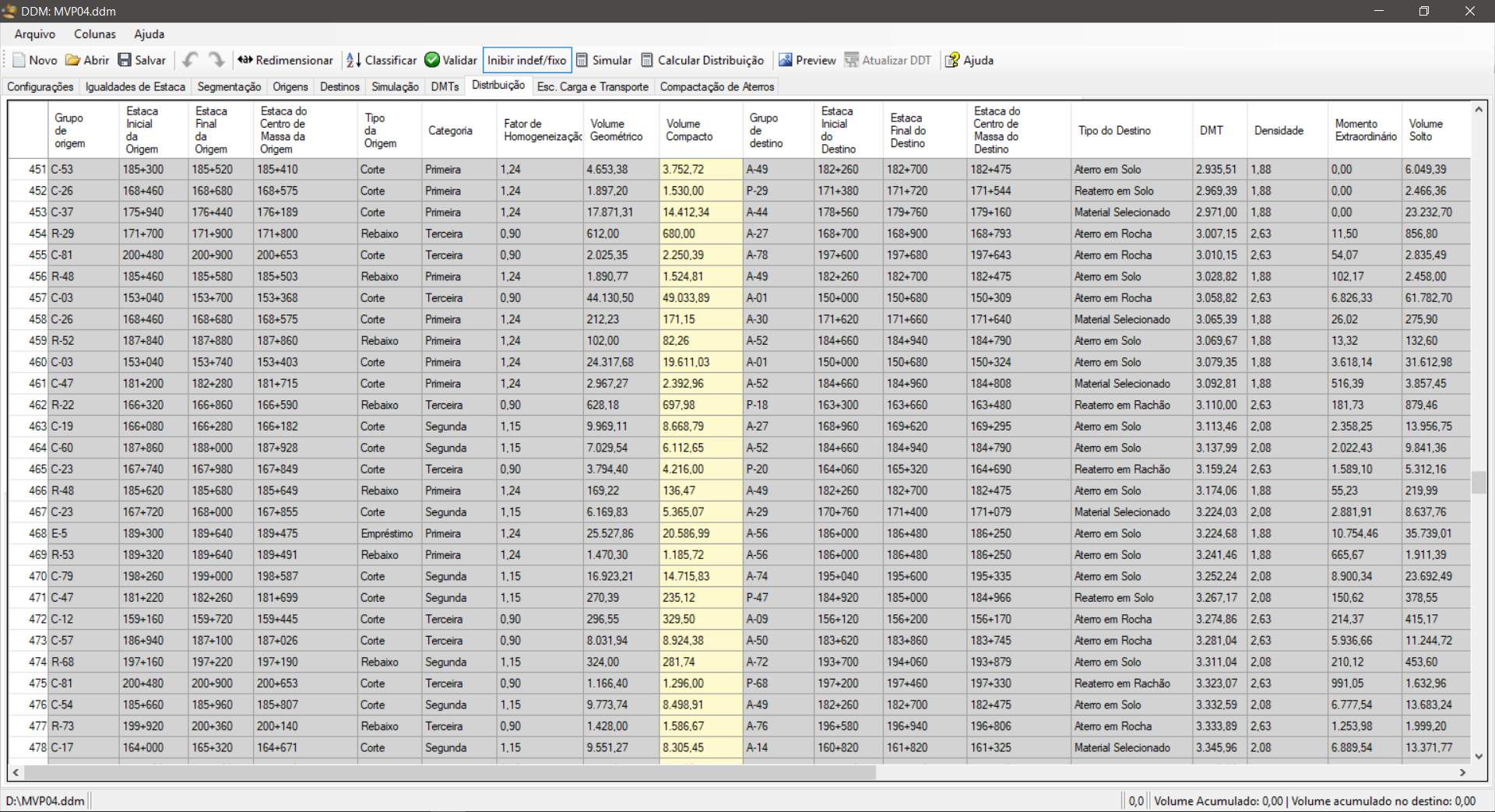

A distribuição conterá as seguintes colunas na tabela:

1. Identificação da Origem - Nome do Item classificado de origem, veio da planilha de classificações de origem
2. Grupo da origem - Grupo do item classificado de origem, vem do quadro de classificações de origem
3. Tipo da Origem - vem da planilha de Origens, coluna Nome
4. Progressiva Inicial da Origem - Progressiva Inicial do item classificado de origem, vem da planilha de classificações de origem
5. Progressiva Final da Origem - Progressiva Final do item classificado de origem, vem da planilha de classificações de origem
6. Progressiva Média da Origem - Progressiva Média do item classificado de origem, vem da planilha de classificações de origem
7. Estaca Inicial da Origem - Valor convertido da progressiva inicial da origem em função dos parâmetros de igualdades de estacas
8. Estaca Final da Origem - Valor convertido da progressiva final da origem em função dos parâmetros de igualdades de estacas
9. Estaca Média da Origem - Valor convertido da progressiva média da origem em função dos parâmetros de igualdades de estacas
10. Identificação do Destino - Nome do Item classificado de destino, veio da planilha classificações de destino
11. Grupo do destino - Grupo do item classificado de destino, vem do quadro de classificações de destino
12. Tipo do Destino - vem da planilha de Destinos, coluna Nome
13. Progressiva Inicial do Destino - Progressiva Inicial do item classificado de destino, vem da planilha de Classificações de destinos
14. Progressiva Final do Destino - Progressiva Final do item classificado de destino, vem da planilha de Classificações de destinos
15. Progressiva Média do Destino - Progressiva Média do item classificado de destino, vem da planilha de Classificações de destinos
16. Estaca Inicial do Destino - Valor convertido da progressiva inicial do destino em função dos parâmetros de igualdades de estacas
17. Estaca Final do Destino - Valor convertido da progressiva final do destino em função dos parâmetros de igualdades de estacas
18. Estaca Média do Destino - Valor convertido da progressiva média do destino em função dos parâmetros de igualdades de estacas
19. Volume Compacto - Volume geométrico do Destino. É computado para compactação de aterros
20. Volume Geométrico - Volume geométrico da Origem. Uma origem pode fornecer material para mais de um destino. Da mesma forma, um destino pode receber material de mais de uma origem. É computado para Escavação, Carga e Transporte
21. Volume Solto - Volume solto a ser transportado da Origem para o Destino. Normalmente computado para transporte em caminhões
22. DMT - Distância média de transporte entre a Origem e o Destino, vem da planilha de DMTs
23. Fator de Homogenização - Vem da planilha de Origens
24. Empolamento - Vem da planilha de Origens
25. Custo - Vem da planilha de Escavação, Carga e Transporte, em função do DMT e da categoria
26. Momento extraordinário - dado em tonelada * quilômetro, que é obtido pela equação:

    Momento = Se(DMT ≥ DmtMax, densidade * Volume * (DMT - DmtMax)/1000,0.00)
    Onde:

    • DmtMax - é o DMT mínimo da última faixa de DMTs do quadro de Escavação, Carga e Transporte (visto que o DMT máximo é infinito)
    • Densidade - é o peso específico do material, seja ele de primeira, segunda ou terceira categoria. Este valor é definido no quadro de configurações
27. Motivo - Informa o motivo de um movimento não poder ser executado se for o caso. Os motivos são listados no tópico de análise.

Após o cálculo das distribuições, pode-se fazer a análise da mesma.

Se algum valor for inválido, o texto ficará em vermelho, indicando o erro.

As células com fundo amarelo, são editáveis. As demais, são somente leitura.
