Destinos
No programa DDM, os destinos ou demandas são os aterros.

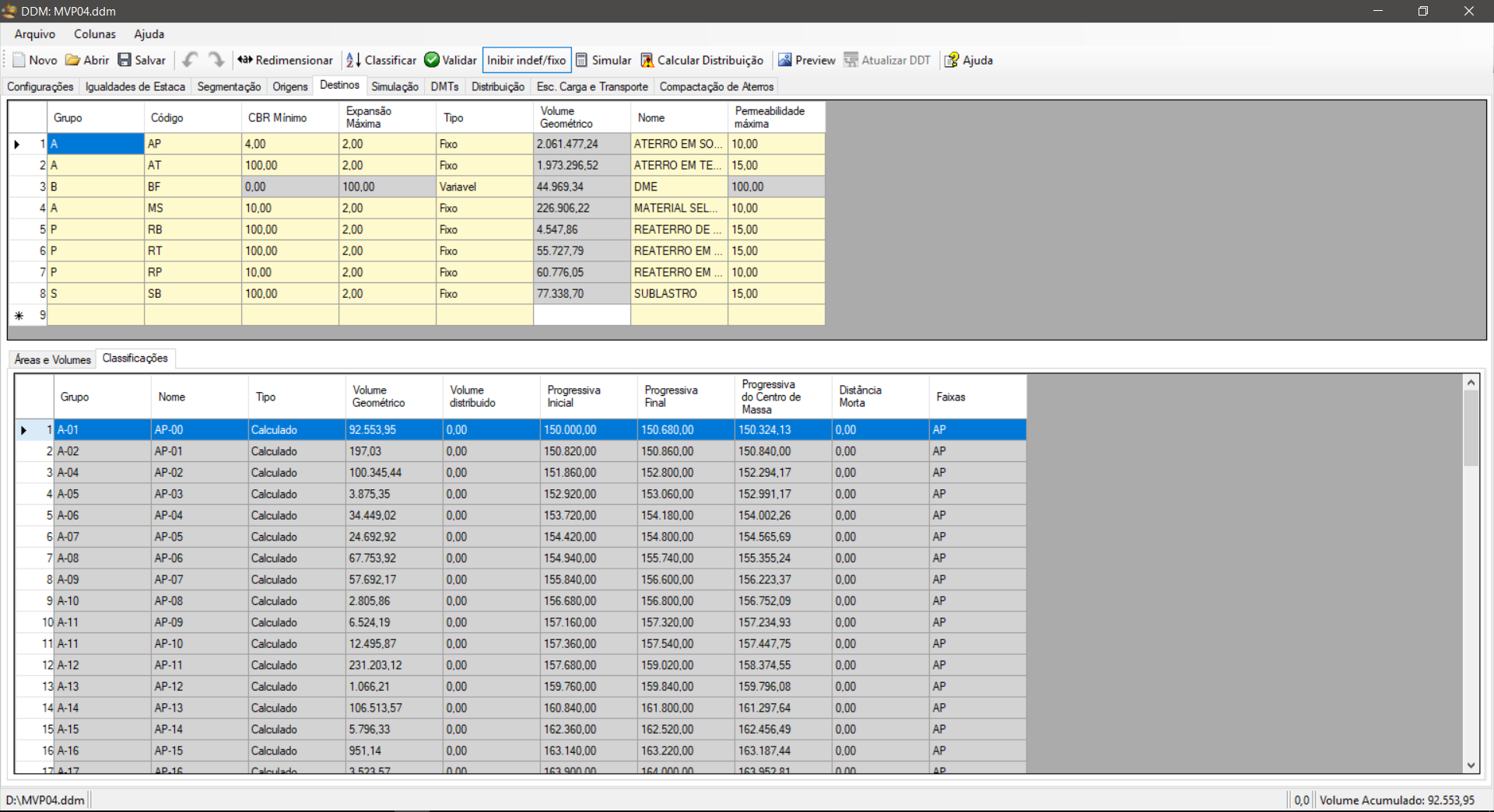

Nelas, clique o item de destino e preencha:
-
Nome - Nome do item, exemplos:Aterro, ADME, BotaFora, Reaterro, Camada Final
-
Tipo - Informa o tipo do destino.
Pode ser:
-
Fixo - Inclui todas os destinos que tem execução obrigatória, isto é
devem ser feitos sempre.exemplo: Aterro, Camada Final, Reaterro
-
Variável - Inclui os destinos que tem execução opcional, ou seja os ADME
ou botafora.
Estes terão uma capacidade de absorção que pode ser toda utilizada, ou não.
-
Indefinido - Quando se classificam as origens e destinos, é feito a comparação do volume total de origem e o volume total de destino.
Caso existam mais
ofertas que demandas,
será criado uma demanda fictícia, para que o DDM possa calcular a distribuição pelo método Stepping Stone, que exige que a
oferta e a demanda estejam equilibradas.
Este item é criado automaticamente pelo plugin e não pode ser alterado, no entanto o usuário pode escolher se
este botafora fictício será somente para as origens do tipo variável ou se serve também para aqueles do tipo fixo.
Recomenda-se calcular uma vez com a opção desmarcada e observar a distribuição para ver se é indicado que se busque um botafora mais próximo.
-
Código - Código do item.
Será usado para formar o nome dos itens classificados.exemplos:
-
AT - para corpo de aterro em terceira categoria
-
AS - para corpo de aterro em solo
-
CF - para camada final
-
RS - para reaterro em solo
-
RR - para reaterro em rachão
-
AD - para ADME (área depósito de material excedente)
-
BF - para botafora
-
Volume Geométrico - Volume do material após ser compactado no destino
-
Equação - usado pelo
DDMLINK, para importar as
áreas do Material List.
Só será possível editar se o programa estiver trabalhando com o DDMLINK e o Civil 3D.
Faça duplo clique na célula para abrir o Editor de equações
-
CBR Mínimo - menor valor do CBR aceitável para a faixa.
Vem da orientação
de terraplenagem fornecida pela geotecnia, vai definir a faixa de destinos
possíveis de cada item classificado de origem
-
Expansão Máxima - Máxima expansão aceitável na faixa.
Vem da orientação
de terraplenagem fornecida pela geotecnia, vai definir a faixa de destinos
possíveis de cada item classificado de origem
-
Permeabilidade Máxima - Máxima permeabilidade aceitável na faixa.
Vem da orientação
de terraplenagem fornecida pela geotecnia, vai definir a faixa de destinos
possíveis de cada item classificado de origem
-
Afastamento - Usado pelo programa
DDT,
informa quanto afastar o retângulo da linha de estacas
Para cada item de destino informe ainda:
-
Áreas e volumes
-
Itens Classificados
Se algum valor for inválido, o texto ficará em vermelho, indicando
o erro.
As células com fundo amarelo, são editáveis.
As
demais, são somente leitura.
