Análise dos Resultados


Neste tópico, vamos analisar os fluxos que devem ser seguidos para resolver a distribuição de terraplenagem.

Para que fique claro, considere:

  1. Oferta - Origens do tipo fixo, ou seja, são de execução obrigatória, exemplo: corte, rebaixo
  2. Demanda - Destinos tipo fixo, ou seja, são de execução obrigatória, exemplo: aterro, camada final
  3. OfertaVariavel - Origens tipo variável, ou seja, são de execução opcional e o volume é dito como "capacidade de fornecimento", exemplo: empréstimo lateral
  4. DemandaVariavel - Destinos do tipo variável, ou seja, são de execução opcional e o volume é dito como "capacidade de absorção", exemplo: botafora

Vamos imaginar o projeto de terraplenagem em situações:

  1. Classificação
  2. Cálculo
  3. Análise
  4. Otimização

Situação 1 - Classificação

Para classificar as origens e destinos, clique o botão Classificar:

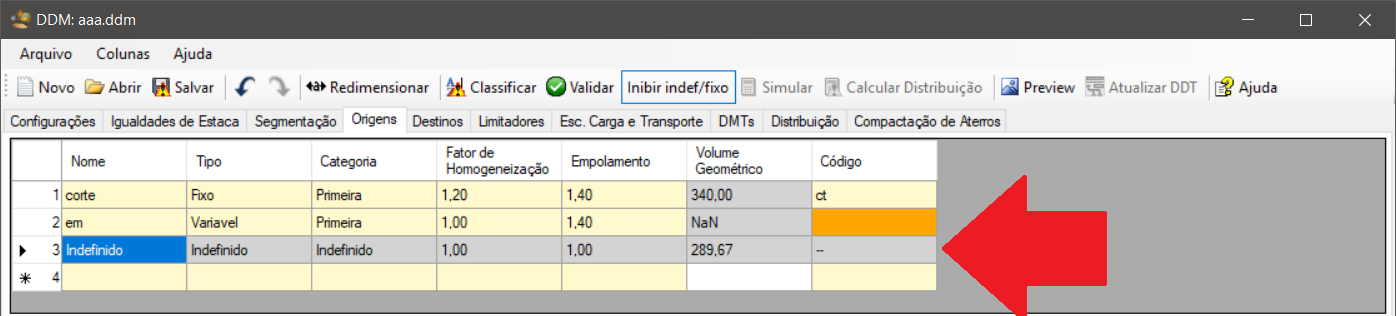

  1. Aparece no quadro Origens, um item do tipo Indefinido
    Significa que Demanda > Oferta

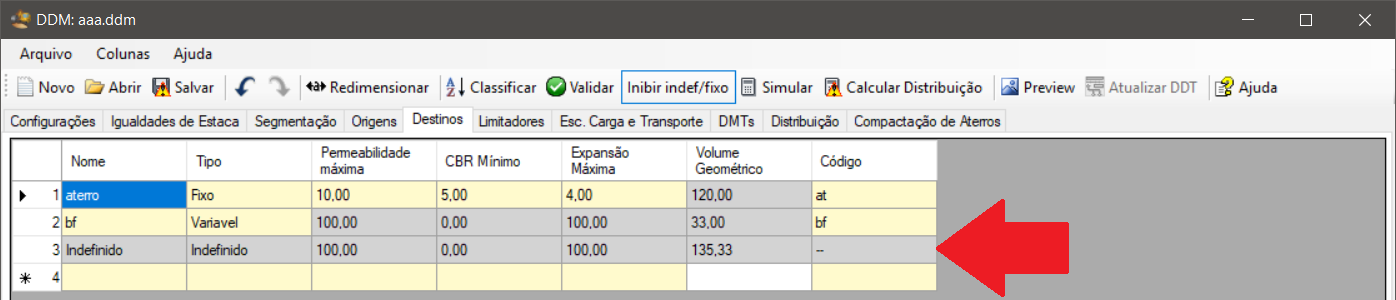

  2. Aparece no quadro Destinos, um item do tipo Indefinido
    Significa que Oferta > Demanda

  3. Não aparece no quadro Origens ou no quadro Destinos nenhum item do tipo Indefinido
    Significa que Demanda = Oferta, mesmo que existam ofertas que não possam ser usadas:


Situação 2 - Cálculo

O próximo passo é Calcular, clicando o botão Calcular

Vai ocorrer uma destas situações:

  1. Oferta > Demanda

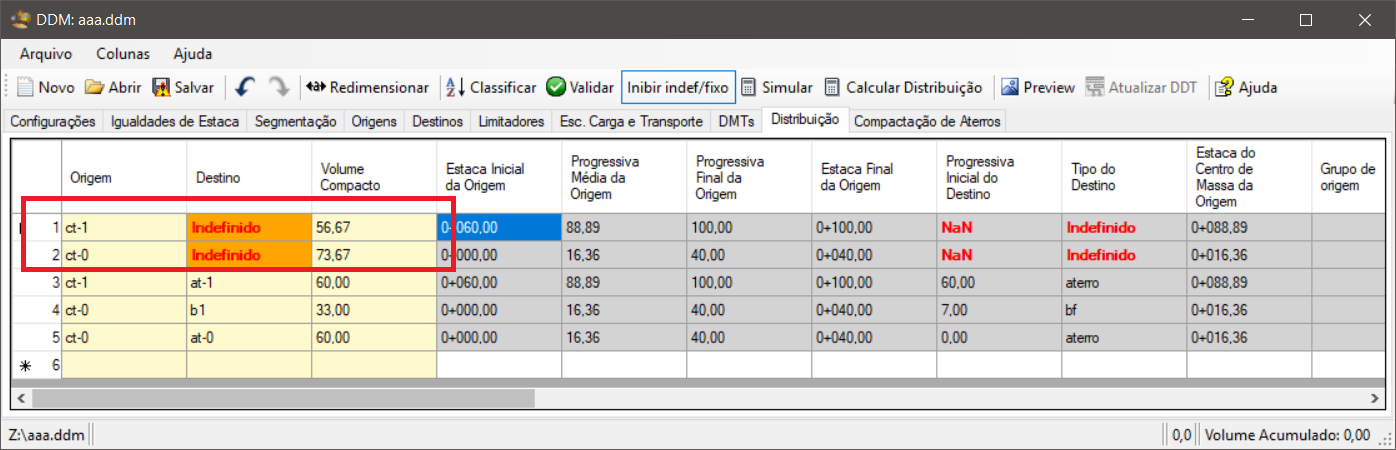

    No quadro de distribuição, observar as Ofertas com destino indefinido e prospectar DemandaVariavel (botafora) o mais próximo possível dessas Ofertas:

  2. Demanda > Oferta

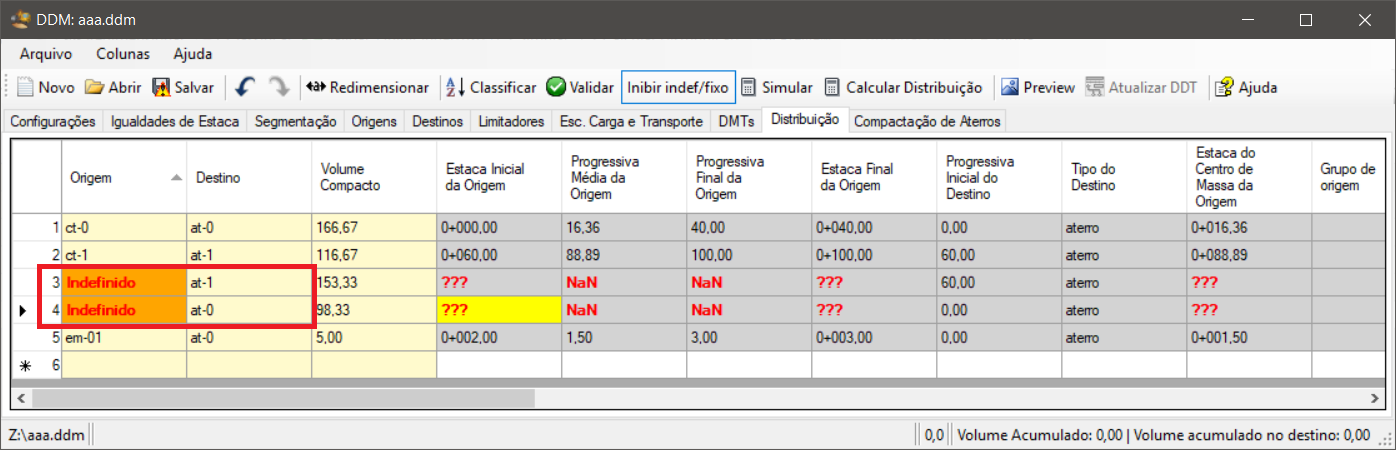

    No quadro de distribuição, observar as Demandas com origem indefinida e prospectar OfertaVariavel (empréstimo) o mais próximo possível dessas Demandas:

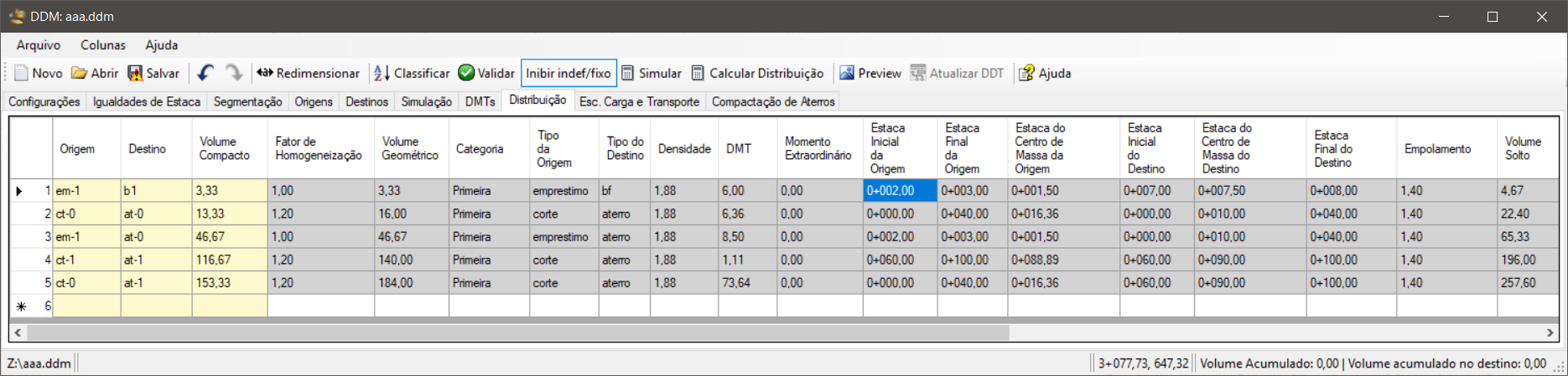

  3. Oferta = Demanda
    Neste caso a distribuição está equilibrada. Mesmo que existam materiais que não possam ser usados:


Situação 3 - Análise

Note que no quadro de distribuição podem ocorrer Ofertas para Demandas com DMT marcado em vermelho e a coluna Motivo estará preenchida com uma dessas opções:

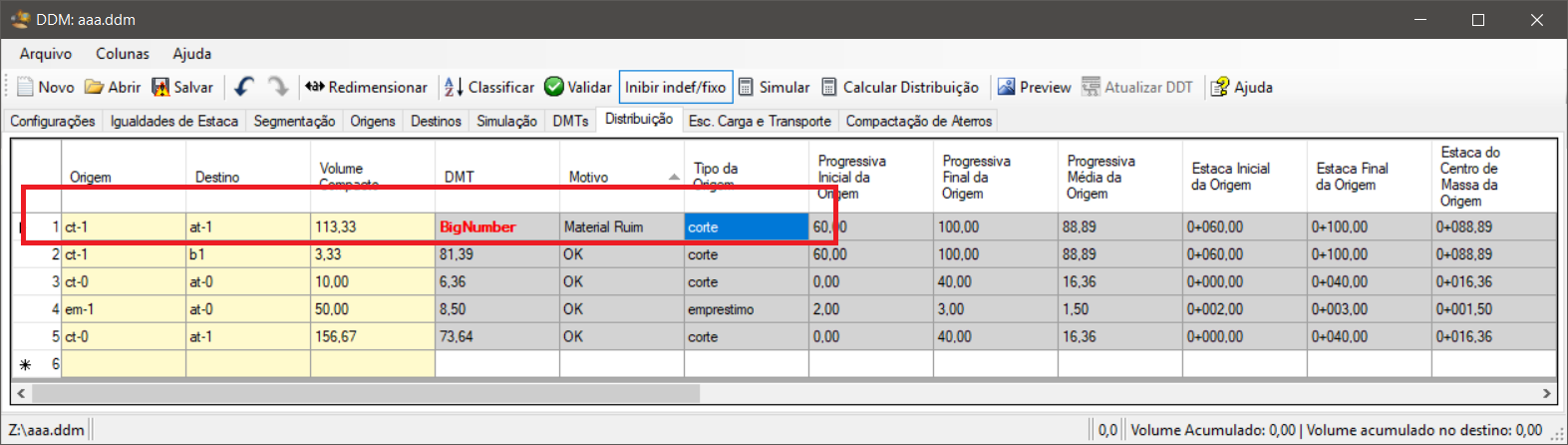

  1. Material Ruim - A Oferta não tem as características (CBR, Expansão e Permeabilidade) desejadas para esta Demanda. Busque uma OfertaVariavel com características aceitáveis e próxima a demanda
  2. Mov. Não permitido - Existe um impedimento geométrico, que não permite que o movimento seja executado. Busque OfertaVariavel (empréstimos) próximos à demanda
  3. DMT > DMT Máximo - O DMT é maior que o máximo definido no quadro de configurações. Busque OfertaVariavel (empréstimos) próximos à demanda ou mude o valor do DMT máximo aceitável
  4. Origem Indefinida - A célula da coluna Origem está vazia. Preencha-a
  5. Destino Indefinido - A célula da coluna Destino está vazia. Preencha-a
  6. Origem Sem Faixas - Ao classificar as origens, o item não pôde ser classificado pois está fora da segmentação. Verifique se faltou preencher algum intervalo ou se as colunas de estaca inicial e final estão corretas
  7. Destino Sem Código - Para classificar as origens, os destinos precisam ter código, para que se possa calcular as de destino. Verifique no quadro de destinos qual item está sem código
  8. Inibir indefinido <-> fixo - Para a análise de otimização, deve-se avaliar a possibilidade de prospectar empréstimo ou botafora, conforme a necessidade. Verifique nas configurações esta opção
  9. Demanda > Oferta - Tem mais demanda que oferta. Para que a distribuição ocorra, o programa indica quais demandas devem ser verificadas quanto a possibilidade de se criar OfertaVariavel (empréstimos) próximos.
  10. Oferta > Demanda - Tem mais oferta que demanda. Para que a distribuição ocorra, o programa indica quais ofertas devem ser verificadas quanto a possibilidade de se criar DemandaVariavel (botafora) próximos.
  11. DMT Sobrescrito - O DMT foi sobrescrito no quadro de DMTs. Evite editar os DMT neste quadro
  12. OK - O movimento é permitido, o DMT é aceito e as características do material são adequadas

Situação 4 - Otimização

Quando existe OfertaVariavel ou DemandaVariavel, com (Oferta + OfertaVariavel) diferente de (Demanda + DemandaVariavel), isto é, existe uma Oferta ou Demanda do tipo Indefinido no quadro de distribuição, deve-se proceder o cálculo com a opção Inibir Indef <-> fixo desabilitada

Após o cálculo pode acontecer uma destas situações:

  1. Oferta Fixa para Demanda Indefinida - Significa que, se for possível prospectar DemandaVariavel próxima a esta Oferta o momento extraordinário será reduzido. Se não for possível prospectar DemandaVariavel, habilite a opção Inibir Indef <-> fixo e Calcule novamente. Verifique a coluna DMT e a coluna Motivo do quadro de distribuição. A distribuição agora estará finalizada, caso não apareçam outros problemas.
  2. Oferta Indefinida para Demandas Fixa - Significa que, se for possível prospectar OfertaVariavel próxima a esta Demanda o momento extraordinário será reduzido. Se não for possível prospectar OfertaVariavel, habilite a opção Inibir Indef <-> fixo e Calcule novamente. Verifique a coluna DMT e a coluna Motivo do quadro de distribuição. A distribuição agora estará finalizada, caso não apareçam outros problemas.
  3. Não existem movimentos com oferta ou demanda indefinida - Significa que o momento extraordinário não pode ser reduzido e a distribuição esta finalizada.
