Configurações

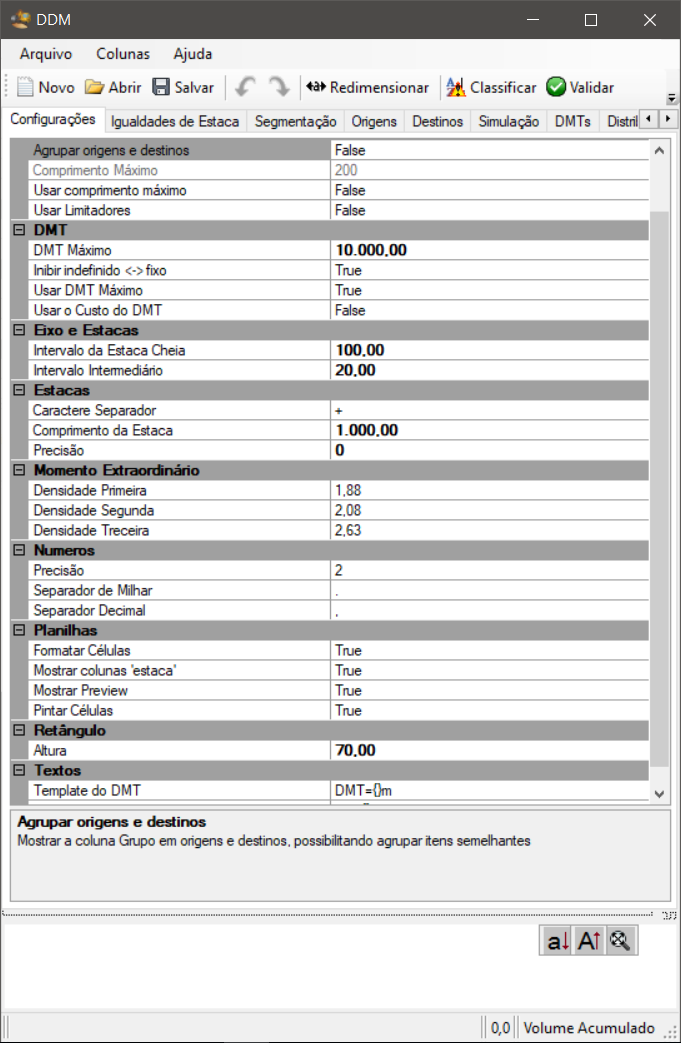

Nesta aba, deve-se configurar as formatações de números e estacas nas planilhas do programa, bem como os parâmetros a serem usados para desenhar o preview e também para configurar o DDT.

As configurações são:

Blocos

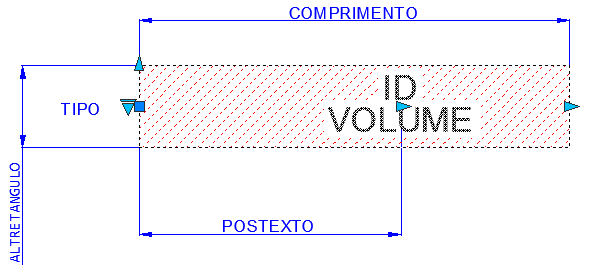

- Retângulo - nome do bloco que desenha o retângulo
  - Atributos:
    - ID - nome da origem ou destino
    - VOLUME - volume geométrico na origem
  - Atributos Dinâmicos:
    - ALTRETANGULO - controla a altura do retângulo
    - POSTEXTO - controla a posição dos atributos de ID e VOLUME
    - TIPO - visibility state para trocar a hachura
    - COMPRIMENTO - controla o comprimento do retângulo

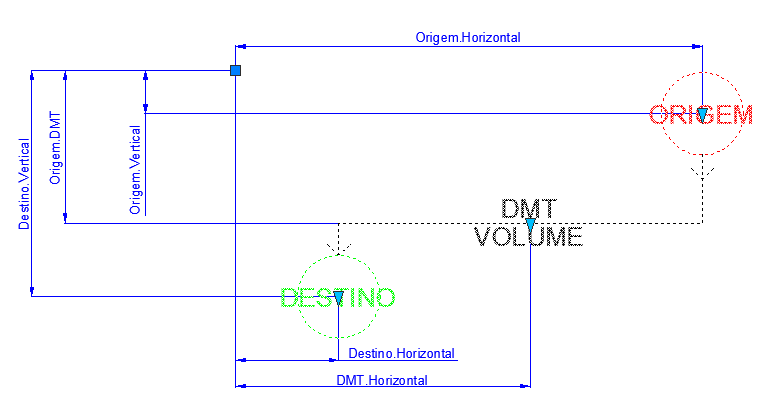

- Bolinhas - nome do bloco que desenha as bolinhas dos movimentos
  - Atributos
    - ORIGEM - nome da origem
    - DESTINO - nome do destino
    - VOLUME - volume geométrico na origem e que será transportado
    - DMT - distância média de transporte, já incluída a distância morta se houver
  - Atributos Dinâmicos
    - Origem. Horizontal - posição horizontal relativa da "bolinha" origem
    - Origem. Vertical - posição vertical relativa da "bolinha" origem
    - Destino. Horizontal - posição horizontal relativa da "bolinha" destino
    - Destino. Vertical - posição vertical relativa da "bolinha" destino
    - DMT. Horizontal - posição horizontal relativa dos atributos DMT e VOLUME
    - DMT. Vertical - posição vertical relativa dos atributos DMT e VOLUME
- Bloco estaca cheia
  - Atributos:
    - ESTACA - valor da estaca
- Bloco estaca intermediária
  - Atributos:
    - ESTACA - valor da estaca
Bolinhas
- Intervalo - Intervalo de espaçamento vertical da linha horizontal do bloco das bolinhas
Eixo e Estacas
- Intervalo estaca Cheia
- Intervalo estaca intermediaria

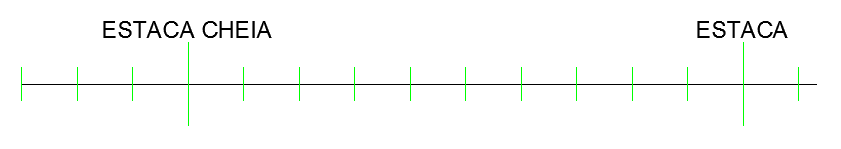

A linha verde maior, é o bloco da estaca cheia. A linha verde menor, é o bloco da estaca intermediária. A linha horizontal é o eixo.
Estacas
- Caractere separador - Separador entre a parte inteira e a parte fracionária
- Precisão - Número de casas decimais da parte fracionária
- Comprimento da estaca - Comprimento de uma estaca inteira, é o Station Index do Civil 3D
Números
- Precisão - Número de casas decimais da parte fracionária
- Caractere separador - Separador entre a parte inteira e a parte fracionária
- Separador decimal - Caractere separador de decimais
- Separador de milhar - Caractere separador de milhar
Retângulo
- Altura - Altura dos retângulos que indicam origens e destinos no preview
Textos
- Altura do texto
- Template do DMT
- Template do Volume
Preview
- ZoomWhell - muda o efeito de zoom da roda do mouse
DMT
- Inibir Indef <-> fixo - Inibe os movimentos onde a origem ou o destino é indefinido para destino ou origem fixo. Use esta opção para avaliar os casos onde se buscam indicações de onde deveriam estar as jazidas ou Borrow Pits para que se economizasse no momento extraordinário. Existem casos onde é mais barato colocar uma origem obrigatória no Borrow Pit e buscar material em jazida para um determinado aterro, pois o DMT é muito menor, acarretando um menor momento extraordinário.
- Usar o custo do DMT - Para o cálculo da distribuição, caso se conheçam os custos de cada faixa de DMT e categoria, pode-se usar este custo. Caso contrário, deve-se fazer a distribuição usando somente o DMT
- Usar DMT máximo - Restringe os movimentos onde o DMT é maior que o DMT máximo
- DMT Máximo - Valor do DMT máximo a ser considerado se a opção acima for verdadeira
Classificações

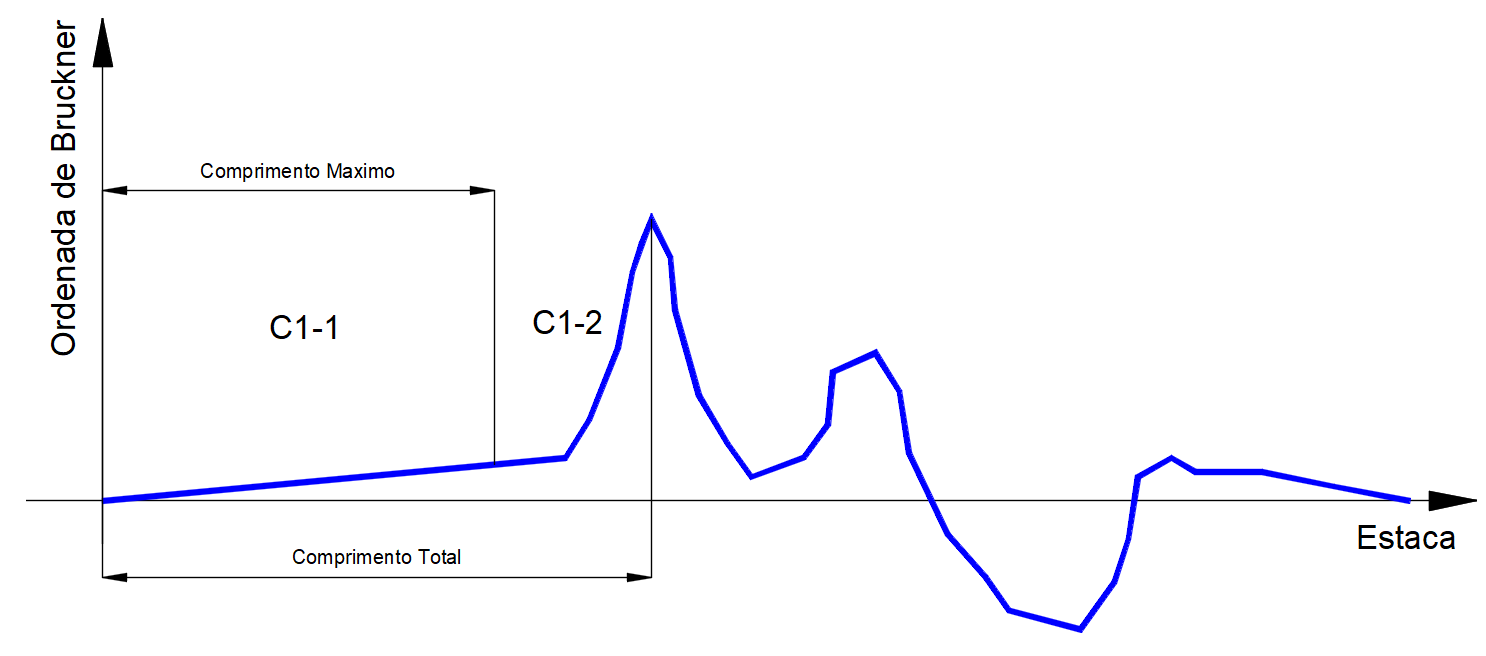

- Usar comprimento máximo - Ao classificar as origens e destinos, estes podem acabar por ter um comprimento muito extenso, que pode mascarar o DMT. Pode-se então limitar a extensão máxima usando este parâmetro e o comprimento máximo pode ser configurado abaixo
- Comprimentos Máximo - Comprimento máximo da ocorrência. Caso um item tenha uma extensão muito longa, ele pode ser subdividido para dar mais precisão ao cálculo do DMT até o destino ou demanda

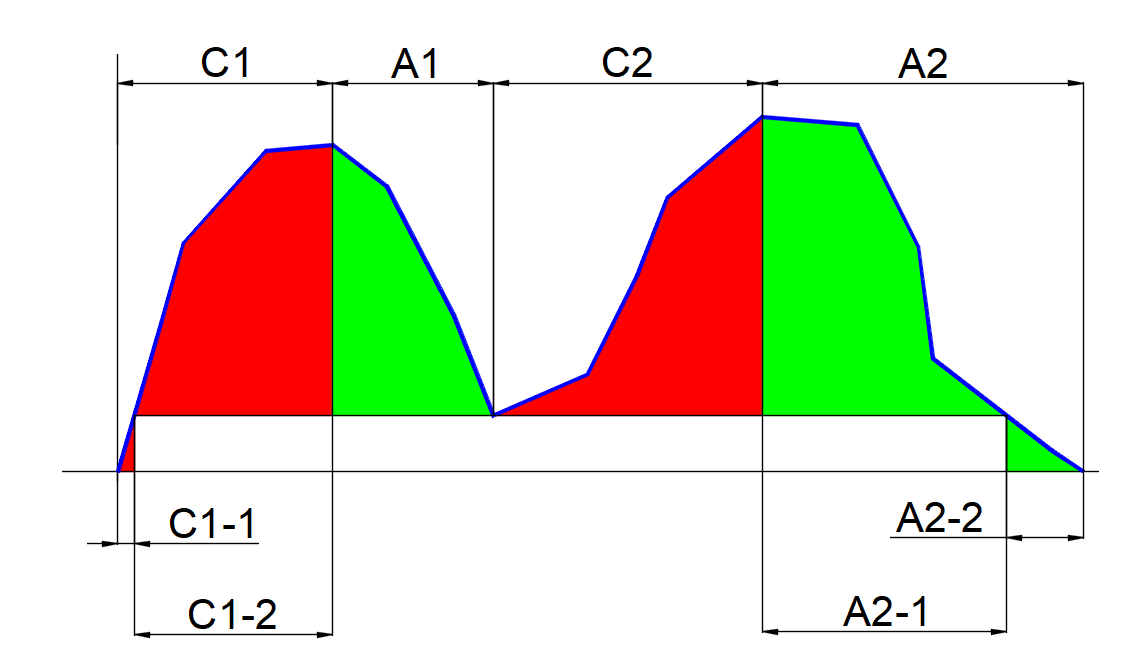

- Agrupar Origens e Destinos - Ao classificar as origens e destinos, pode-se optar em agrupar as origens ou destinos contíguos, na imagem abaixo, a opção de cima não agrupa e os nomes serão apenas incrementais. Já na opção abaixo do gráfico, note-se que as origens e destinos tem um contador e um sufixo, que o identifica dentro do item contínuo:
  Em geral, se os cortes tem nomes iguais, independente de sua categoria, marque esta opção. Os grupos comuns são: Corte (inclui 1,2 e 3 cat.), Rebaixo (inclui 1,2 e 3 cat., Empréstimo lateral (inclui 1,2 e 3 cat.), Aterro (inclui camada final ou material selecionado, corpo de aterro em solo, corpo de aterro rochoso), reaterro (inclui reaterro em solo, em rachão)
- Usar limitadores - Habilita ou desabilita o uso dos Limitadores. Limitadores são usados para inibir um movimento por impossibilidades geométricas, por exemplo: existe um rio que cruza o trecho e não se pode atravessá-lo, impossibilitando que materiais de um trecho seja usado noutro trecho.
- Permitir segmentação em terceira - A segmentação em princípio se aplica apenas a materiais de primeira ou segunda categoria. Porém, pode ser útil permitir para terceira categoria sob certas circunstâncias. Por exemplo, se o corpo de aterro em primeira categoria não deve receber material de terceira, e poderia se observássemos apenas o CBR e a Expansão, podemos arbitrar uma permeabilidade ao material de terceira como artifício para inibir este tipo de movimento.como alternativa, use a configuração de limitadores, acima.
- Usar volume mínimo - Controla se classificações com volumes mínimos são consideradas ou não.
- Volume Mínimo - Quando a opção acima estiver habilitada, este será o valor considerado mínimo para aceitar um item classificado (somente para itens calculados automaticamente pelo DDM).
Momento Extraordinário - Define as densidades ou pesos específicos dos materiais por categoria, podem ser:
- Densidade de Primeira - por padrão do SICRO, igual a 1,875 t/m³
- Densidade de Segunda - por padrão do SICRO, igual a 2,085 t/m³
- Densidade de Terceira - por padrão do SICRO, igual a 2,630 t/m³
