Limitadores


Existem situações onde queremos inibir um movimento de uma origem para um destino por uma impossibilidade geométrica.

Por exemplo, no projeto existe em alguma posição um rio que corta o acesso entre dois trechos. Assim, o material cortado no trecho 1 não pode ser levado para o trecho 2, pois ainda não há como cruzar o trecho. Assim, mesmo que o DMT, quando visto pelo KM apenas, seja pequeno, o movimento não deve ser feito. Nesta aba é que informamos isso.

Outro exemplo, é quando um trecho é escavado, o material é levado para outro lugar e depois este mesmo trecho recebe o material novamente. Neste caso, deve-se computar o DMT de levar o material até esse depósito.

Hipoteticamente, considere a matriz abaixo. Ela informa quais movimentos queremos permitir ou não:

Aterro em Solo Aterro em Rocha Material Selecionado Reaterro em Solo Reaterro em Rachão Reaterro de Substituição Sub ballast DME
Corte Primeira sim não sim sim não não não sim
Corte Segunda sim não sim sim não sim não sim
Corte Terceira não sim não não sim sim sim sim
Emprétimo Primeira sim não sim sim não não não sim
Emprétimo Segunda sim não sim sim não não não sim
Rebaixo Primeira sim não sim sim não não não sim
Rebaixo Segunda sim sim sim sim sim sim sim sim
Rebaixo Terceira não sim não não sim sim sim sim
Substituição não não não não não não não sim
Indefinido sim sim sim sim sim sim sim sim

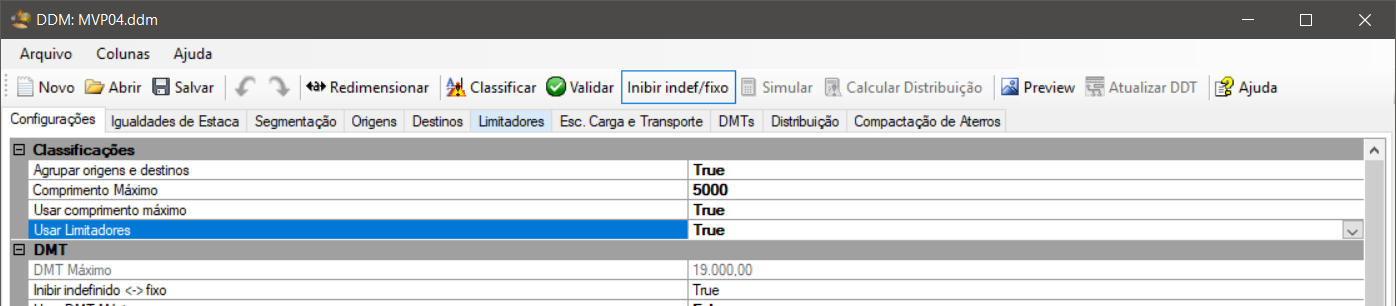

Vá até a aba Configurações e habilite o uso de limitadores:

Perceba que a aba Limitadores fica disponível.

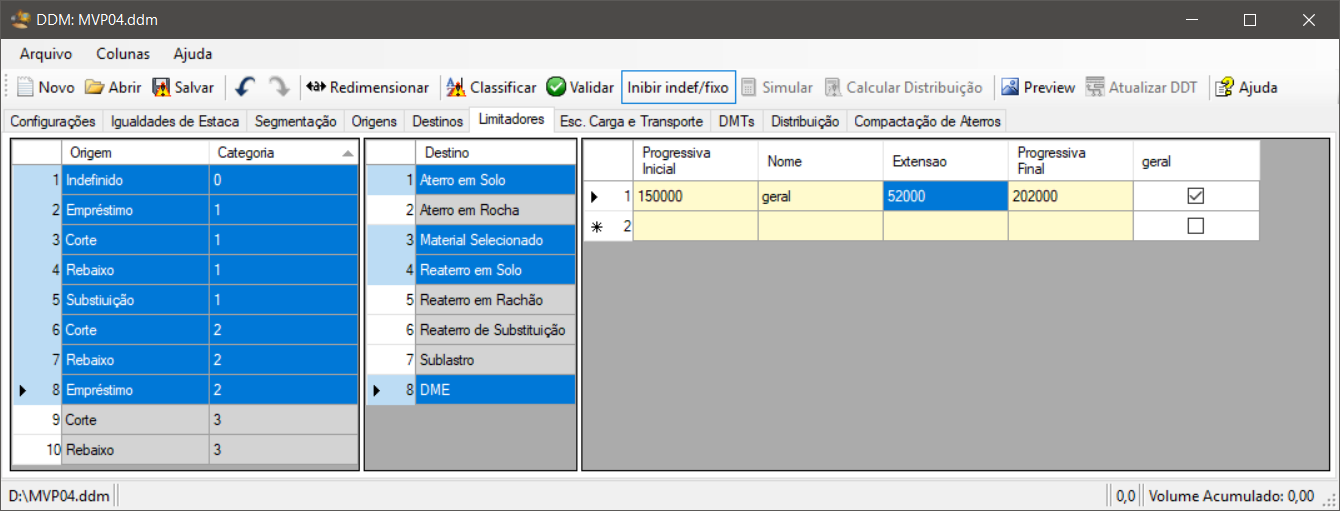

Nela, Crie um intervalo com estaca inicial e final que cubram todo o eixo do projeto. Selecione os itens de origem que tem categoria menor igual a 2 e selecione os destinos que só admitem solo:

Marque a caixa da última coluna da terceira tabela.

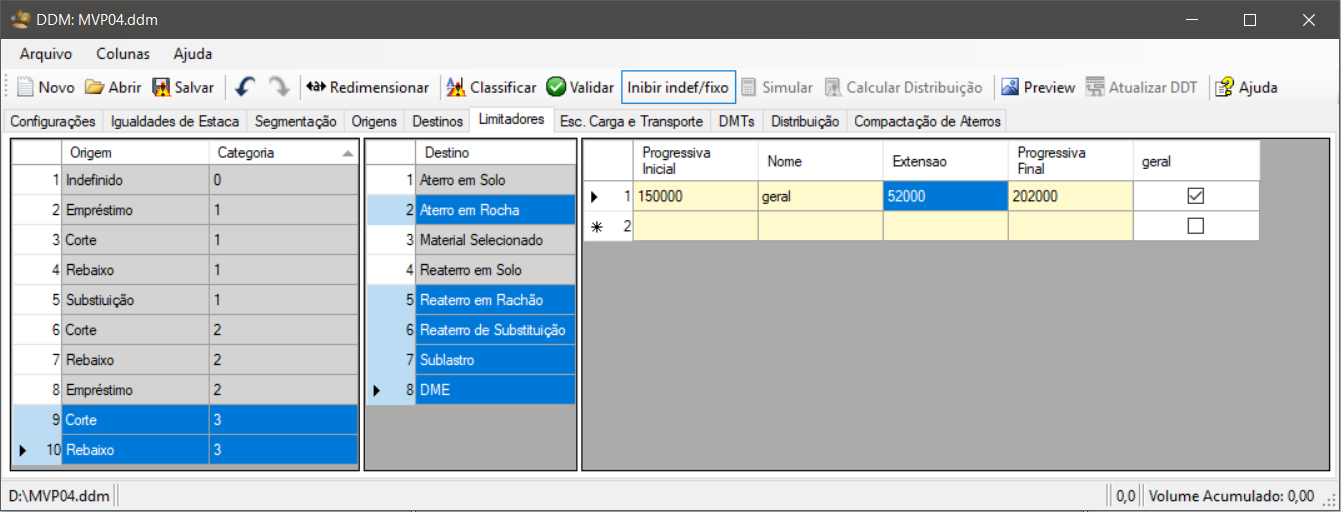

Em seguida, selecione as origens de terceira categoria e selecione os destinos que só admitem material de terceira, com na figura:



Aqui, vemos no primeiro quadro, a lista de origens, na segunda, a lista de destinos e na terceira, um quadro onde informamos os diversos subtrechos do projeto, com:

A medida em que se inserem linnhas o quadro de limitadores, são criadas colunas com os mesmos nomes.

Assim, o usuário deve marcar se um trecho pode fornecer material de outro trecho ou dele mesmo.

Caso não existam limitadores geométricos tais como descritos, insira ao menos um item na planilha, com a progressiva inicial menor que a menor estaca do projeto e estaca final maior que a maior estaca do projeto. Selecione no primeiro quadro, todas as origens, no segundo quadro todos es destinos e no terceiro quadro marque a caixa informando que todas as origens podem fornecer a todos os destinos.

Note que esta aba só está disponível se o item Usar Limitadores no quadro de configurações estiver marcado.


Se algum valor for inválido, o texto ficará em vermelho, indicando o erro.

As células com fundo amarelo, são editáveis. As demais, são somente leitura.
