SIMPORTPRESSURE

O comando SIMPORTPRESSURE importa redes pressurizadas do Civil 3D (Pressure Pipes) para o SOLIDOS, criando uma rede de água pressurizada do SOLIDOS

A finalidade deste comando é possibilitar a importação de redes já criadas no Civil 3D para o SOLIDOS, onde será mais fácil criar/editar modelos de dispositivos dos mais variados tipo, possibilitando a integração ao EPANET

Para usar o comando:

1. Chame SIMPORTPRESSURE na linha de comando, menu, barra de ferramentas ou no Ribbon

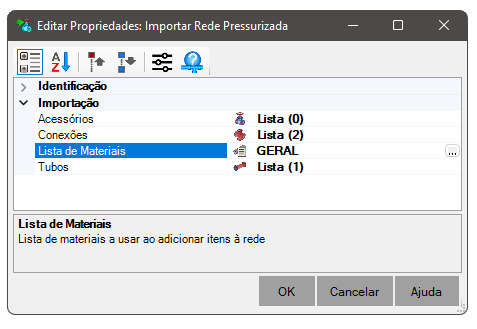

2. Na tela de propriedades de importação:



   Você deve configurar:
   1. Lista de Materiais - nome da Lista de Materiais que contem as famílias e tamanhos que serão mapeados
      Note: Somente dispositivos pontuais e dispositivos lineares pressurizados podem ser usados, pois as redes criadas serão do tipo rede pressurizada

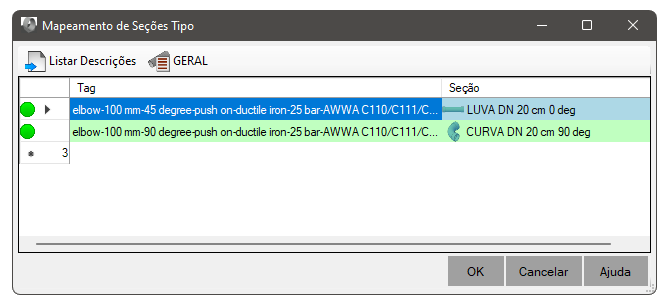

   2. Conexões - tabela de conversão de tipos de conexão (curva, tê, cruzeta) do Pressure Pipes do Civil 3D para dispositivos pontuais do SOLIDOS:



      Algumas observações:
      • As conexões do Pressure Pipes do Civil 3D podem diferenciar curvas, tês, cruzetas (desde que você tenha criado esta), então escolha as seções compatíveis do SOLIDOS de acordo com elas, usando a propriedade Description dos dispositivos do Civil 3D

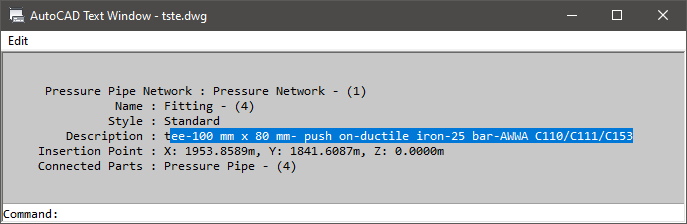

      • Na tela acima, você deve utilizar a propriedade Description:


        para atribuir alguma seção típica específica ao dispositivo (a API do Pressure Pipes ainda é bem ruim)
      • Se não for possível associar a nenhuma seção típica, o nó não será importado e erros serão mostrados na linha de comando
      • A utilização de uma seção típica do SOLIDOS, pressupõe que as propriedades: tipo de material, diâmetro, parede, etc, estejam de acordo como aquelas observadas nos dispositivos do Civil 3D

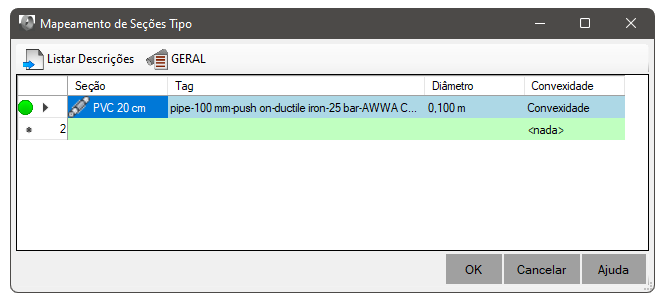

   3. Tubos - tabela de conversão de tubos (Pipes) do Pressure Pipes para dispositivos lineares pressurizados do SOLIDOS:



      Algumas observações:
      • Na tela acima, a coluna Tag pode ser preenchida com a propriedade Description do Pressure Pipe do Civil 3D:



      • Se a coluna do Diâmetro estiver zerada, a coluna da TAG deve conter um valor e vice-versa
      • Note: A coluna Seção só pode ser preenchida com seções típicas disponíveis na lista de materiais atribuída à rede. Use o botão Lista de Materiais para escolher uma lista de materiais se necessário
      • Clique o botão Listar Descrições para importar das Pressure Pipe Network lançadas, a descrição do tubo e o diâmetro. Isso irá facilitar a busca, já que não precisa ser feito manualmente
      • Os tubos do Pressure Pipes podem ser curvos. Neste caso, informe na coluna Convexidade, o nome da propriedade do modelo que controla esta característica do dispositivo:

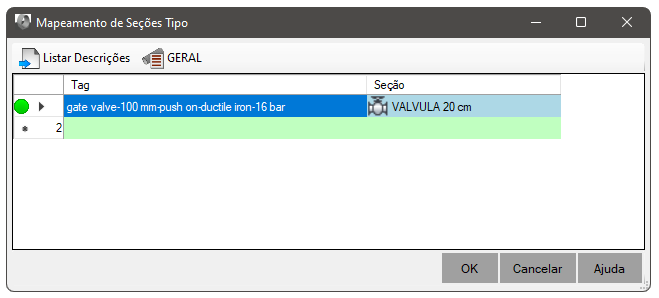

   4. Dispositivos - tabela de conversão de tipos de dispositivos (válvulas, bombas) do Pressure Pipes para dispositivos lineares pressurizados do SOLIDOS:


      Note: As Válvulas, Tubos e Bombas que aparecem no Pressure Pipes do Civil 3D devem ser convertidas para dispositivos lineares no SOLIDOS, para que tenha compatibilidade com os tipos válidos do EPANET. Por isso a conversão de válvulas do Civil 3D pode resultar um pouco diferente, pois dois tubos serão convertidos em uma Válvula (quando 2 tubos estão de fato conectados à válvula do Pressure Pipe)
3. Clique OK e aguarde. Uma Redes Pressurizada do SOLIDOS será criada para cada rede do Pressure Pipes do Civil 3D

Note: Para que seja possível usar este comando, uma licença é necessária.
