SOLIDOS Modeler - Contorno

Contorno - Extrai contorno de um sólido próximo a um ponto informado:

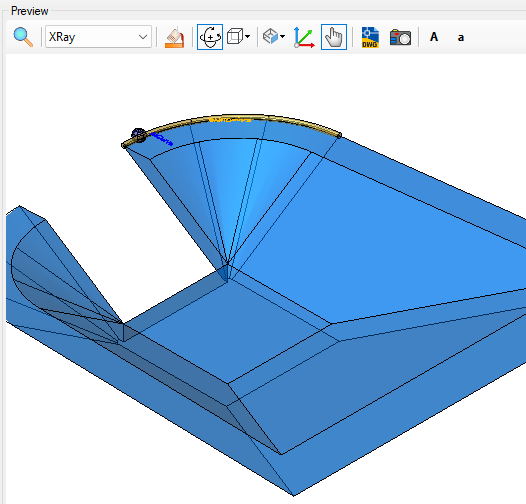

Um exemplo de uso: Para obter um contorno em um sólido, use a atividade Edge e informe o ponto de referência. A atividade retornará uma curva que representa o contorno do sólido naquele ponto:

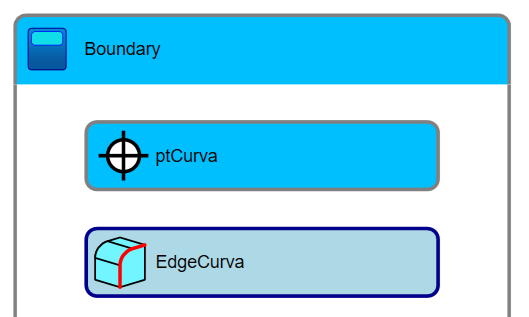

Isso será útil para processar o contorno para o comando SEXTRACTBOUNDARIES, usando o fluxo extra Boundaries, ou o fluxo extra que hachura o dispositivo. No exemplo acima, o dispositivo é "Dissipador para Entrada Enterrada de Bueiro (DER-SP)". Ele pode ter uma geometria um tanto difícil de calcular o limite da hachura. Com esta ferramenta, o processo fica muito mais fácil, pois basta informar o ponto de referência e a atividade Edge retornará a curva do contorno.

A atividade Contorno tem a seguintes propriedades:

• Identificação
  • Nome (Name, String) - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Sólido - nome do sólido a ser processado
  • Do Ponto - nome do ponto mais próximo ao contorno desejado
  • Objeto Visível - indica se a geometria deve ou não ser desenhada no preview

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das curvas

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
