SEXTRACTBOUNDARIES

O comando SEXTRACTBOUNDARIES extrai o contorno dos dispositivos selecionados e adiciona como boundary HIDE na superfície selecionada

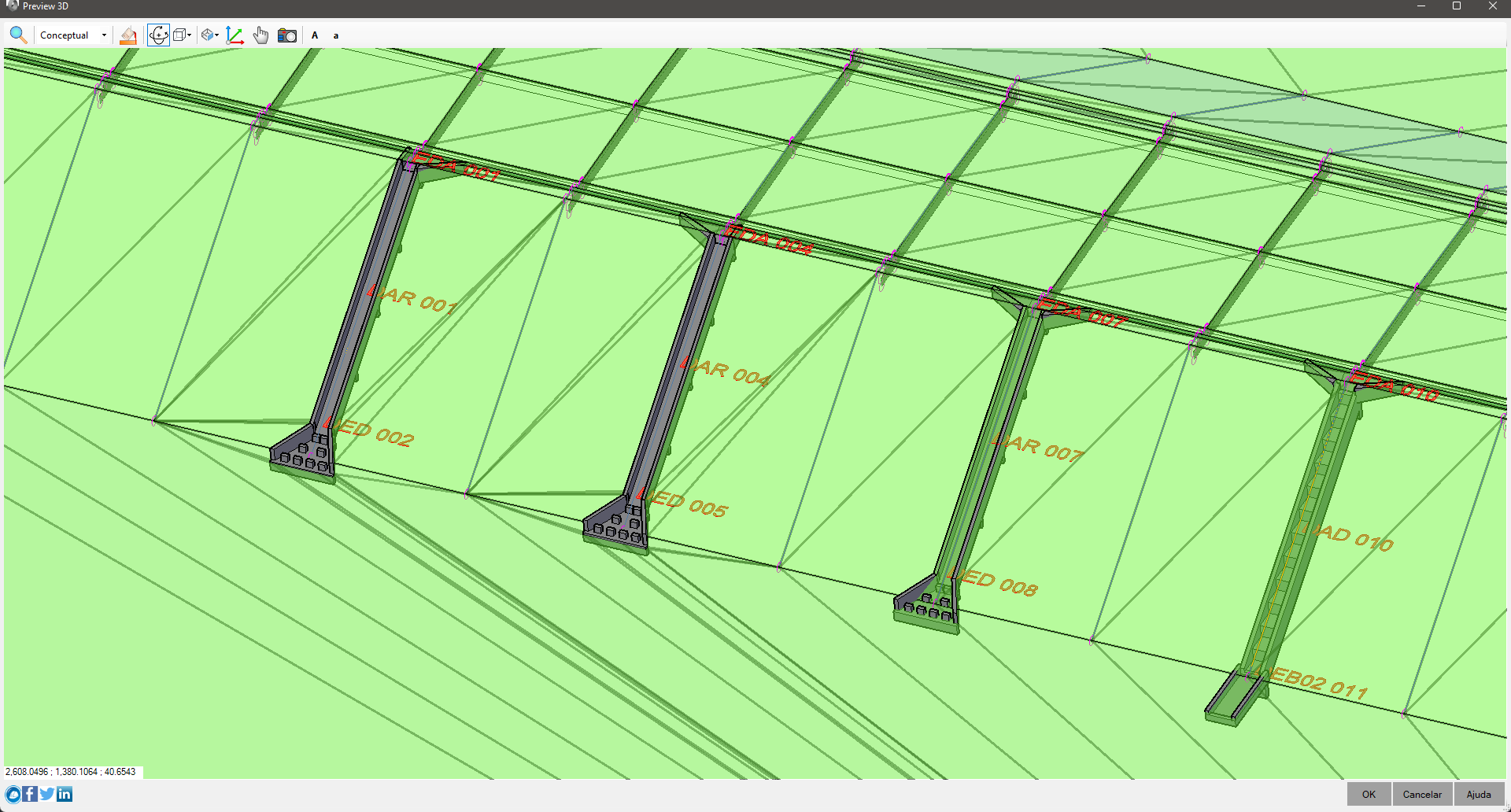

Será útil quando se quer recortar a superfície para mostrar o dispositivo, produzindo este efeito:

Note que as descidas d'água à esquerda não são ocultadas pela superfície

Antes de começar, verifique se o dispositivo provê um contorno externo:

1. Abra o modelador do dispositivo

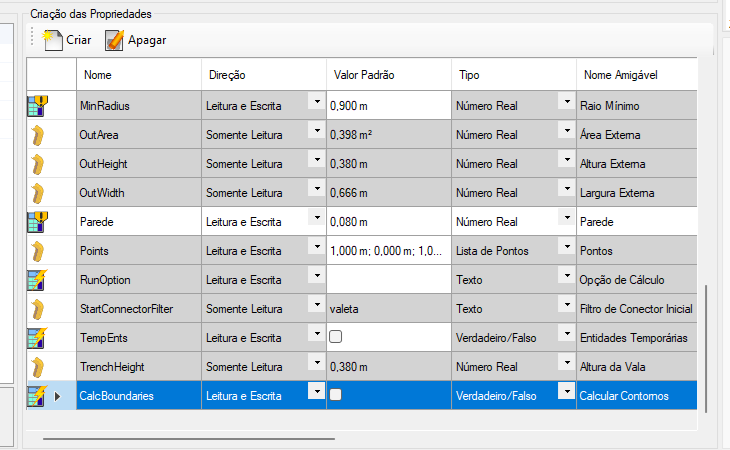

2. Observe o Quadro de Criação de Propriedades.
   Nele, localize a propriedade CalcBoundaries:


3. Observe o fluxograma do modelador:

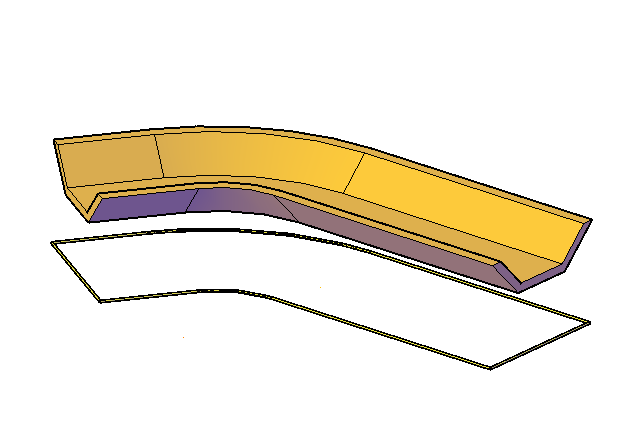

   Se ele usa essa variável, então ele modela um contorno externo (no catálogo, procure a Valeta de Proteção de Concreto (DNIT V2))
4. Para criar um contorno externo, usa a ferramenta Expor Curva:



   Note: nem todo dispositivo requer um contorno externo. Caixas enterradas por exemplo, não recortam a superfície. No exemplo acima, para criar este contorno, segui estes passos:

   1. Obter o eixo do dispositivo projetado no plano XY
   2. Fazer um offset deste para o lado esquerdo
   3. Fazer um offset desse para o lado direito
   4. Inverter o sentido da curva resultante do lado direito
   5. Criar linha do início da curva à esquerda até o final da curva à direita
   6. Criar linha do final da curva à esquerda até o início da curva à direita
   7. Unir as curvas, formando um perímetro fechado
   8. Expor este perímetro com Expor Curva

Observe o tópico Modelador / Fluxos Extras / Contornos Externos para melhor entendimento

Para usar, chame SEXTRACTBOUNDARIES na linha de comando, menu, barra de ferramentas ou no Ribbon

1. Será solicitado que selecione os dispositivos dos quais se quer extrair o contorno
2. Selecione a superfície que irá receber as Boundaries to tipo HIDE
   Note:
   A superfície irá receber boundaries que modificam a triangulação então evite modificar superfícies de trabalho. Crie uma cópia da superfície de referência e use ela

3. Na tela que se abre, informe os parâmetros:
   • Objeto
     • Template da Boundary - template de nome a usar no nome da boundary adicionada à superfície
     • Sobrescrever - caso já exista uma boundary com o nome (calculado no template da boundary) especificado, sobrescrever
     • Nome do Componente - nome do componente a extrair dos dispositivos
   • Tolerância
     • Tolerância - Tolerância ao considerar pontos próximos
       Ao calcular os pontos, podem ocorrer sobreposições ou pontos colineares. Estes podem ser suprimidos, uma vez que não irão mudar a área do polígono e ainda é preventivo contra o erro "IllegalBoundary", que ocorre nestes casos
   • Arcos, arcos em polilinhas e elipses abertas
     • Divisão Máxima do Arco - número máximo de divisões dos segmentos de arco
     • Divisão Mínima do Arco - número mínimo de divisões dos segmentos de arco
     • Subdivisão do Arco - distância entre os pontos da subdivisão do arco
   • Círculos e elipses fechas
     • Divisão Máxima do Círculo - número máximo de divisões dos círculos
     • Divisão Mínima do Círculo - número mínimo de divisões dos círculos
     • Subdivisão do Círculo - distância entre os pontos da subdivisão do círculo
   • Splines
     • Divisão Máxima da Spline - número máximo de divisões das splines
     • Divisão Mínima da Spline - número mínimo de divisões das splines
     • Subdivisão da Spline - distância entre os pontos da subdivisão da spline
4. Clique OK, a superfície será reconstruída

Observe que esta curva não é representada normalmente no Model Space, pois o fluxograma só gera esta curva quando o comando SEXTRACTBOUNDARIES é chamado. Note ainda que no fluxograma, quaisquer alterações no dispositivos serão ignoradas ao executar o fluxograma que expõe o contorno externo

Note: Para que seja possível usar este comando, uma licença é necessária.
