Solids Builder - Expor Curva

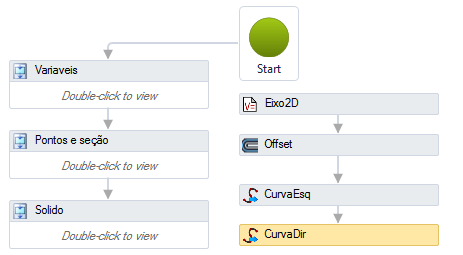

Expor Sólido - expõe uma curva criada no modelo, para que este seja efetivamente desenhado no projeto:

Esta atividade não é essencial, no entanto será possível desenhar no Model Space, curvas (linha, polilinha, etc) que podem representar dispositivos de outras formas, que não seja aquela padrão de projeção em planta. Por exemplo: se quisermos apenas o contorno externo de um dispositivo linear, sem as linhas internas.

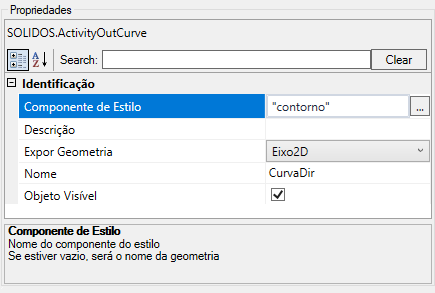

A atividade Expor Curva tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do sólido deve seguir as regras de nomenclatura
  • Expor Geometria - nome do curva a ser exposta
  • Componente de Estilo - Nome do componente do estilo
    Se estiver vazio, será o nome da geometria

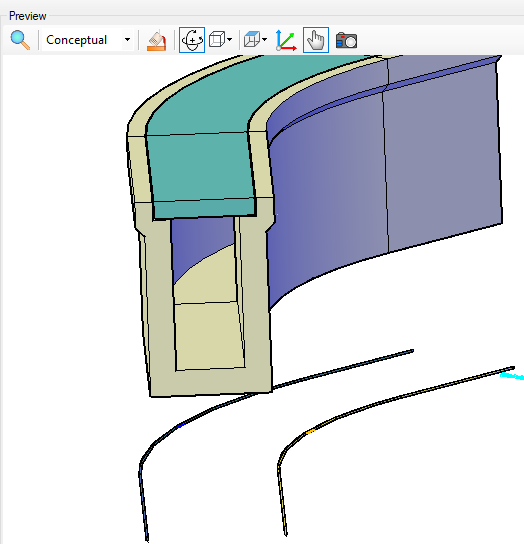

  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview



Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

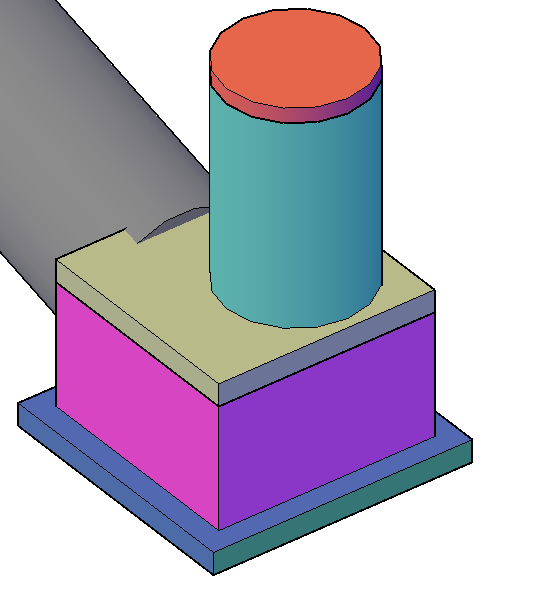

Note, um dispositivo pode ser composto por mais de um sólido exposto! Um poço de visita por exemplo, pode ter:

• Tampa (ferro fundido)
• Chaminé (tubo de concreto armado)
• Laje ou cone (concreto armado)
• Corpo (alvenaria, concreto, bloco estrutural)
• Piso (concreto armado)

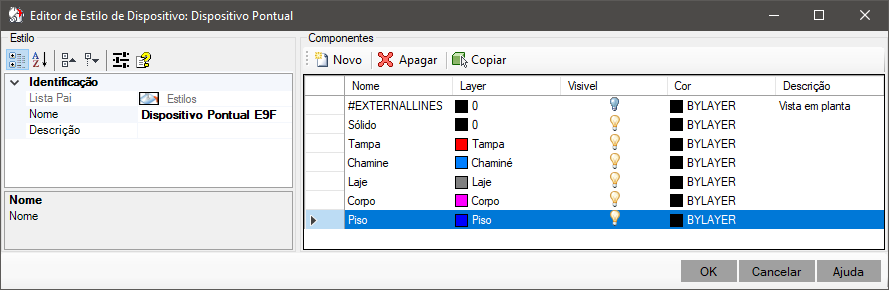

Sendo assim, estes componentes podem ser desenhados com estilos diferentes entre si:

Para que o estilo seja efetivamente aplicado ao componente, certifique-se que a propriedade Nome da atividade Expor Sólido seja igual ao nome do componente no estilo (use o botão Copiar na imagem acima).
