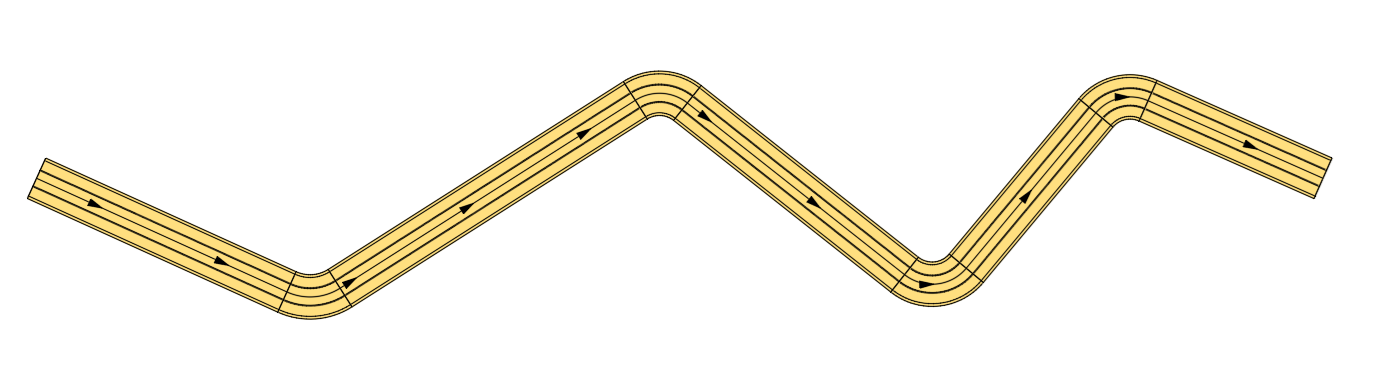

Ao fazer o desenho de apresentação em planta, é comum representar uma hachura sob o dispositivo, assim como as setas dircionais, eixo ou projeção em planta. No SOLIDOS, para desenhar tal hachura, é necessário estabelecer um ou mais polígonos fechados, que serão usados para delimitar as hachuras no dispositivo, por exemplo:

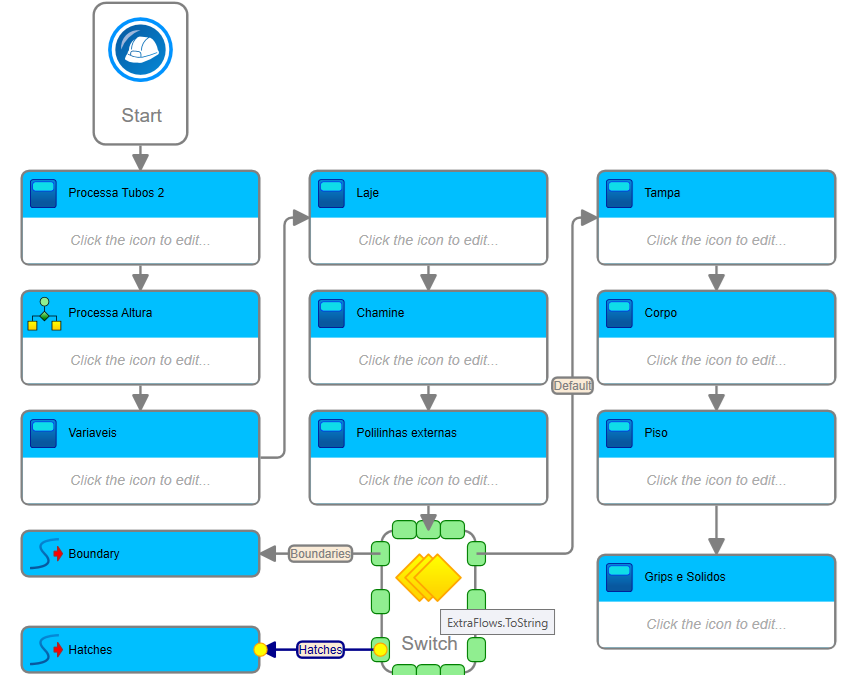

Como cada dispositivo tem uma geometria própria, é o modelador deste quem deve prever como será a geometria do contorno. Por isso existe um fluxo extra no modelador justamente para isso:
Observe que neste caso, o contorno gerado para usar no comando
SEXTRACTBOUNDARIES será coincidente com o contorno necessário para a hachura. Então podemos reaproveitar ele, como na imagem, colocando no fluxo a condição:
Nela, ExtraFlows.Boundaries indica que o fluxo será usado para calcular o contorno de recorte da superfície escolhida, enquanto ExtraFlows.Hatches fará o fluxo calcular o contorna da hachura.
Observe que eles não precisam ser o mesmo, tão pouco é necessário calcular os dois.
No caso de tubos por exemplo, eles são enterrados. Isso significa que eles não são visíveis de cima no terreno natural e por isso não precisam recortar a superície com o comando SEXTRACTBOUNDARIES
