SWMMPLOT

O comando SWMMPLOT, cria gráficos de séries temporais do SWMM.

Para criar um gráfico temporal do SWMM, siga as seguintes instruções:

1. Tenha redes de drenagem ou redes de esgoto habilitadas para o SWMM
   Se nenhuma rede estiver habilitada, não será possível calcular com o motor do SWMM e portanto, nenhum gráfico poderá ser desenhado
2. Em todas as redes listadas acima, garanta que todos os dispositivos tenham a propriedade Swmm indicando um tipo de nó / link. Esta associação entre dispositivos do SOLIDOS e o SWMM, é realizada dentro do modelador do dispositivo
3. As Datas de início e fim da simulação devem garantir que várias datas/horas sejam simuladas, para que hajam valores a mostrar
4. Execute o comando SWMMCALC, caso ainda não tenha executado
   Note: que o uso do comando SWMMCALC pressupõe que as verificações necessárias foram feitas. Veja a ajuda deste comando para mais informações.

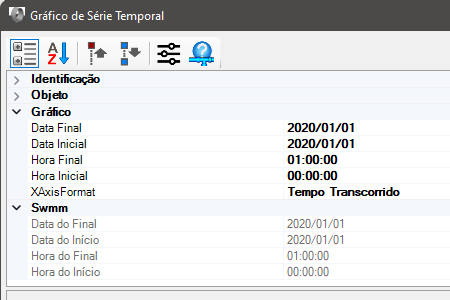

5. Chame o comando SWMMPLOT e preencha as datas/hora de início e final do gráfico.
   Note: que os valores iniciais coincidem com os da simulação, quando se está criando um novo gráfico:

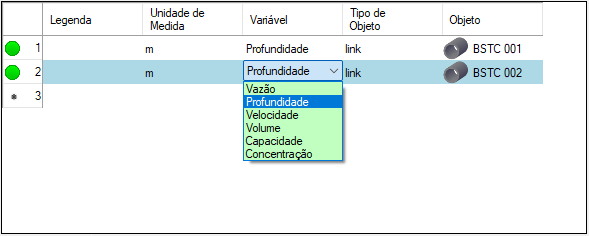

6. Adicione itens à tabela de séries:


7. Escolha o tipo de objeto, para então escolher a variável a ser listada e a unidade de medida
8. Clique duas vezes na célula da coluna Objeto, para selecionar no Model Space o dispositivo ou sub-bacia quando necessário
9. Note que a bolinha verde pode ficar vermelha se os dados não forem todos fornecidos

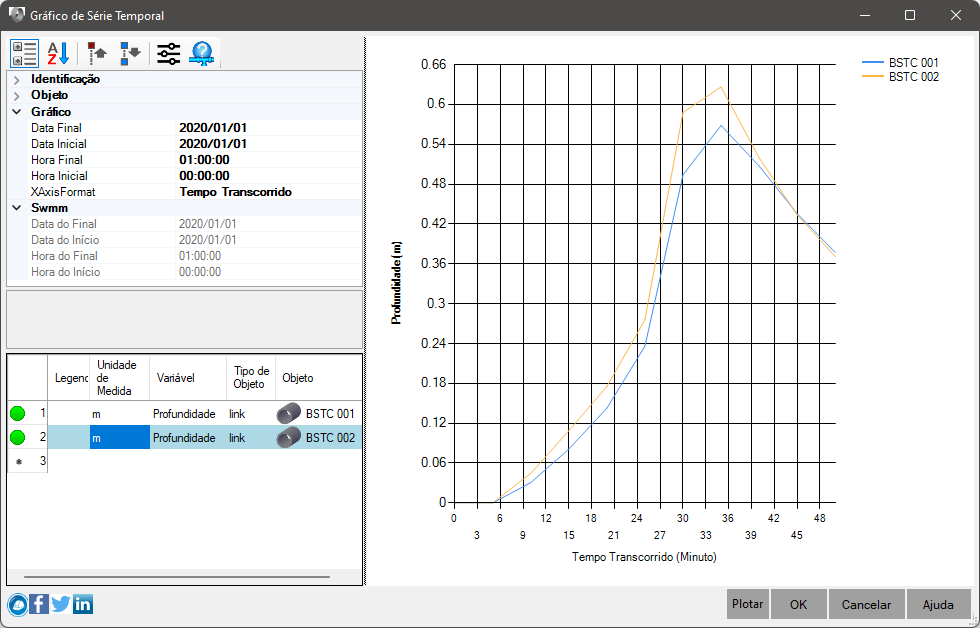

10. Clique o botão Plotar, ao lado do botão OK e veja o resultado:
