SIMPORTGRAVITY

O comando SIMPORTGRAVITY importa redes de gravidade do Civil 3D (Pipe Network) para o SOLIDOS, criando de redes de drenagem ou redes de esgoto do SOLIDOS

A finalidade deste comando é possibilitar a importação de redes já criadas no Civil 3D para o SOLIDOS, onde será mais fácil criar/editar modelos de dispositivos dos mais variados tipo, possibilitando a integração ao SWMM

Para usar o comando:

1. Chame SIMPORTGRAVITY na linha de comando, menu, barra de ferramentas ou no Ribbon

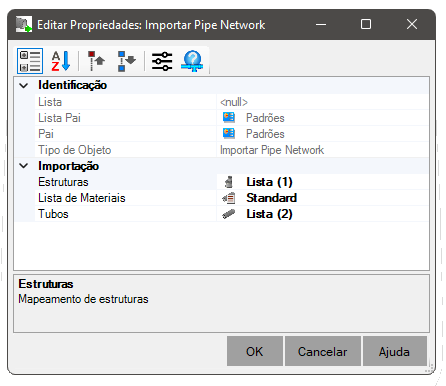

2. Na tela de propriedades de importação:



   Você deve configurar:
   1. Lista de Materiais - nome da Lista de Materiais que contem as famílias e tamanhos que serão mapeados
      Note: Somente dispositivos pontuais e dispositivos lineares de gravidade podem ser usados, pois as redes criadas serão do tipo redes de drenagem ou redes de esgoto

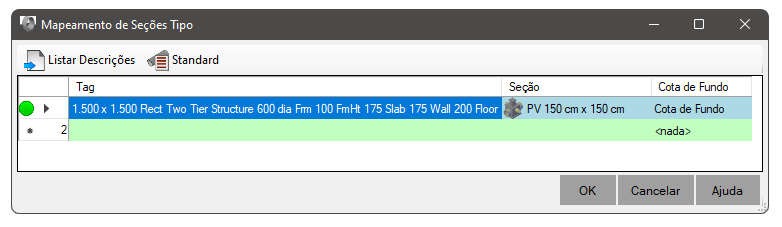

   2. Estruturas - tabela de conversão de estruturas (poço de visita, caixa de ligação, boca de lobo) do Pipe Network do Civil 3D para dispositivos pontuais do SOLIDOS:



      Algumas observações:
      • As estruturas do Pipe Network do Civil 3D podem diferenciar poço de visita, poço de visita com cone, caixa de ligação, boca de lobo, etc, então escolha as seções compatíveis do SOLIDOS de acordo com elas, usando a propriedade Part Size Name dos dispositivos do Civil 3D

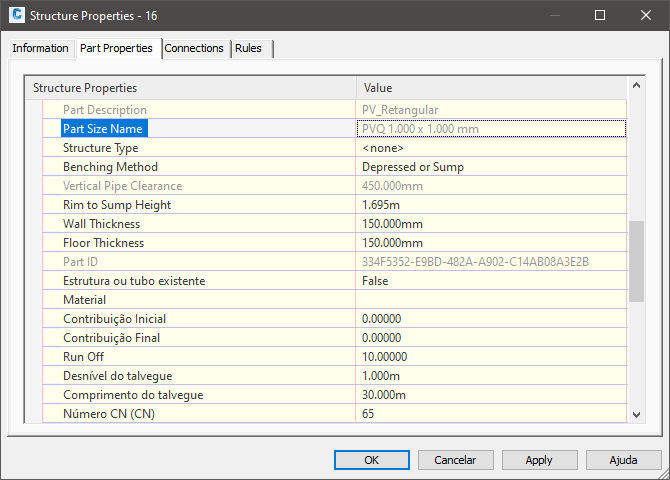

      • Na tela acima, você deve utilizar a propriedade Part Size Name para preencher a coluna Tag:


        para atribuir alguma seção típica específica ao dispositivo
      • Clique o botão Listar Descrições para importar das Pipe Network lançadas, a Part Size Name das estruturas. Isso irá facilitar a busca, já que não precisa ser feito manualmente

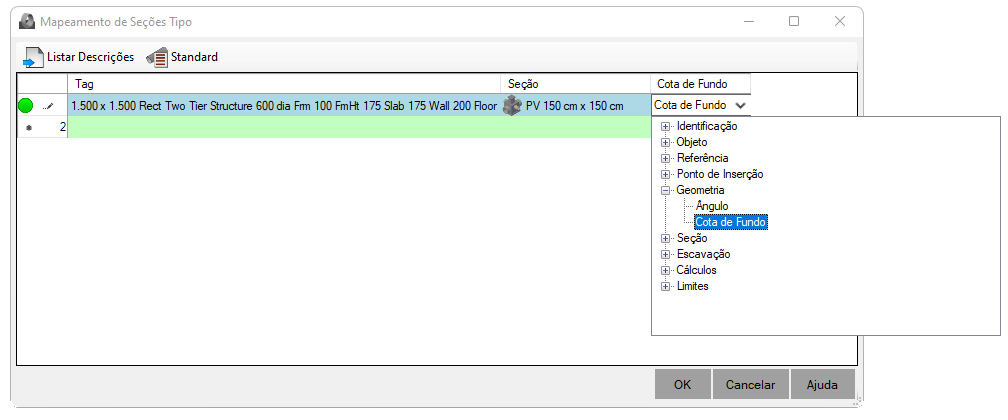

      • Preencha a coluna Cota de Fundo com o nome da propriedade do modelo que controla a cota de fundo nos dispositivos do SOLIDOS:

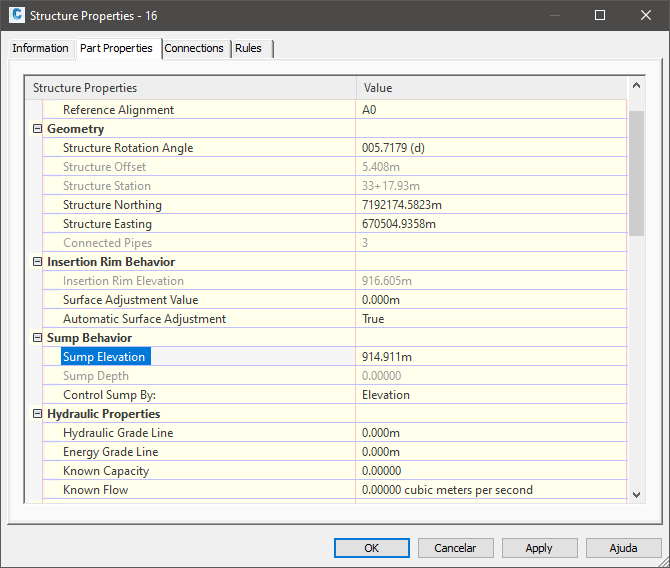

        No civil 3D, corresponde a propriedade Sump Elevation:



      • Preencha a coluna Altura com o nome da propriedade do modelo que controla a altura nos dispositivos do SOLIDOS:



        No civil 3D, corresponde a propriedade Rim to Sump Elevation
      • Se não for possível associar a nenhuma seção típica, o nó não será importado e erros serão mostrados na linha de comando
      • A utilização de uma seção típica do SOLIDOS, pressupõe que as propriedades: tipo de material, diâmetro, parede, etc, estejam de acordo como aquelas observadas nos dispositivos do Civil 3D

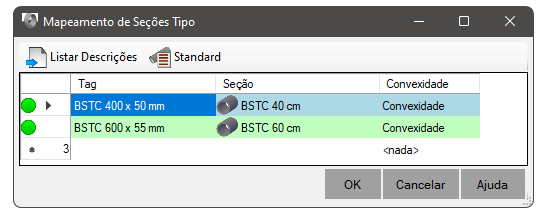

   3. Tubos - tabela de conversão de tubos (Pipes) do Pipe Network para dispositivos lineares de gravidade do SOLIDOS:



      Algumas observações:

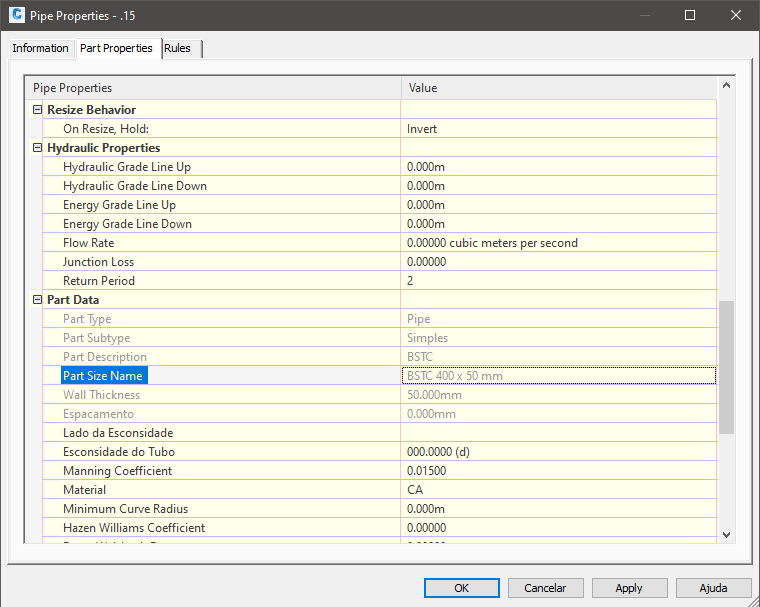

      • Na tela acima, a coluna Tag pode ser preenchida com a propriedade Description do Pressure Pipe do Civil 3D:



      • Note: A coluna Seção só pode ser preenchida com seções típicas disponíveis na lista de materiais atribuída à rede. Use o botão Lista de Materiais para escolher uma lista de materiais se necessário
      • Clique o botão Listar Descrições para importar das Pressure Pipe Network lançadas, a descrição do tubo e o diâmetro. Isso irá facilitar a busca, já que não precisa ser feito manualmente

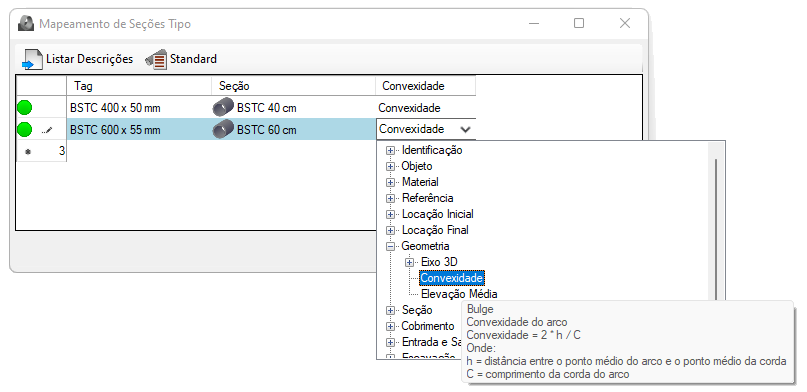

      • Os tubos do Pipe Network podem ser curvos. Neste caso, informe na coluna Convexidade, o nome da propriedade do modelo que controla esta característica do dispositivo:




3. Clique OK e aguarde. Uma redes de drenagem ou redes de esgoto do SOLIDOS será criada para cada rede do Pipe Network do Civil 3D

Note: Para que seja possível usar este comando, uma licença é necessária.
