EPANETIMPORT
O comando
EPANETIMPORT Importa o arquivo INP do
EPANET para o SOLIDOS,
criando uma rede de água
pressurizada
A finalidade deste comando é possibilitar a importação de redes já calculadas no EPANET ou outros programas para o SOLIDOS,
possibilitando o detalhamento do projeto, uma vez que o SOLIDOS tem um motor gráfico de CAD apropriado para isso.
Este procedimento também vai auxiliar a verificação do cobrimento dos tubos da rede, já que no EPANET não é possível verificar isso, pelo menos não diretamente.
Usando as ferramentas de perfil do Civil 3D, será possível traçar perfis longitudinais em toda a rede após a importação.
Para usar o comando:
- chame EPANETIMPORT na linha de comando, menu, barra de ferramentas ou no Ribbon

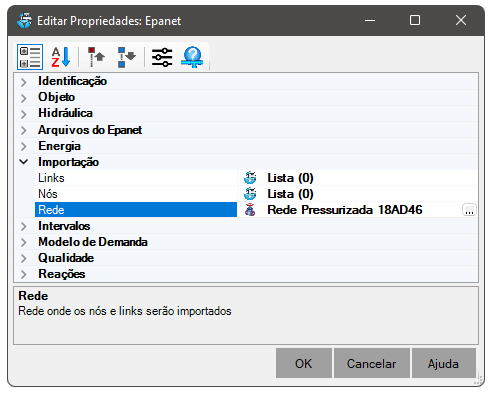

- Na tela de propriedades do EPANET:
Você deve configurar:
- Rede - nome da rede pressurizada que irá receber os diversos dispositivos criados
Nesta rede, você também deve configurar os itens a seguir:
- Lista de Materiais - lista de materiais associada a rede, para criação de dispositivos
- Superfície de referência - superfície que será associada aos dispositivos criados, para obtenção da elevação e cálculo de escavação
Note: não é obrigatório definir este parâmetro na importação, mas isso pode produzir resultados melhores com relação às elevações/cobrimento
dos dispositivos
Note, você deve escolher uma rede do tipo
Pressurizada, ou não será possível prosseguir

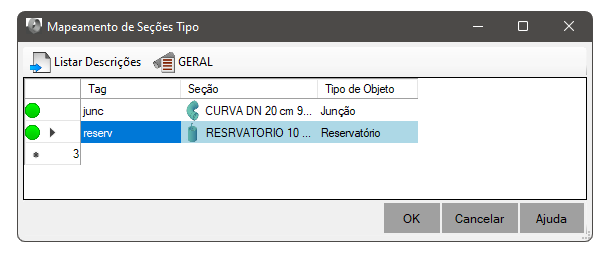

- Nós - tabela de conversão de tipos do EPANET para dispositivos pontuais do SOLIDOS:
Algumas observações:
- O EPANET não guarda muitas informações sobre o tipo do nó (cruzeta, tê, curva), tão pouco os considera desta maneira.
Em muitos casos, o nó é adicionado apenas para verificação de pressão ou demanda em determinados pontos.
De qualquer forma, isso será importado para o SOLIDOS como um dispositivo pontual
- Na tela acima, você pode utilizar a propriedade TAG do EPANET, para atribuir alguma seção típica específica ao dispositivo. Caso esta propriedade
esteja configurada, durante a importação, o SOLIDOS irá verificar se o nó do EPANET tem esta propriedade e se é igual ao valor configurado
- Caso não exista uma associação possível nesta lista, o programa irá verificar se existe ao menos uma associação onde o tipo de objeto (Junção, Reservatório, Tanque) é compatível e o escolhe
- Se não for possível associar a nenhuma seção típica, o nó não será importado e erros serão mostrados na linha de comando
- Não há nas propriedades do EPANET, qualquer informação referente a rotação do dispositivo, tipo ou material. Então crie modelos
capazes de lidar com estas deficiências. No pacote de instalação do SOLIDOS tem um desenho cujos dispositivos pontuais de rede pressurizada conseguem
inferir sua rotação, tipo e tamanho, baseados no diâmetro e geometria dos tubos conectados.
Veja o vídeo Importação do EPANET, nele tem todo o processo de importação explicado
- O EPANET também não separa a "Carga Total" nos reservatórios e tanques. O SOLIDOS irá inserir o dispositivo
na cota da superfície, caso ela exista e o usuário será responsável por verificar como deve informar a pressão ou carga no nó.

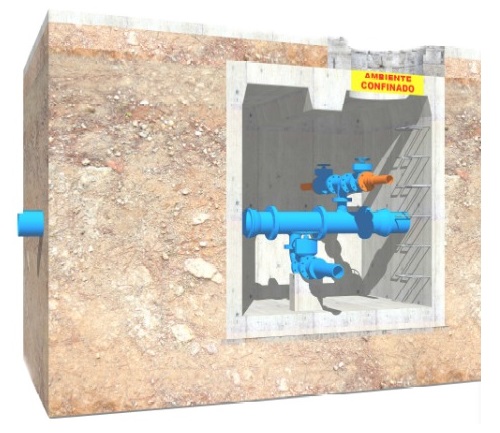

No dispositivo que representa uma conexão da rede projetada em uma adutora, normalmente, temos algo parecido com isto:
Neste exemplo, foi modelado uma caixa com visitação, porém, sem chaminé. A elevação do "nó" do EPANET seria:
Carga Total = [Elevação do ponto de inserção] - [Elevação da conexão em relação ao topo da caixa] + [Pressão da adutora]

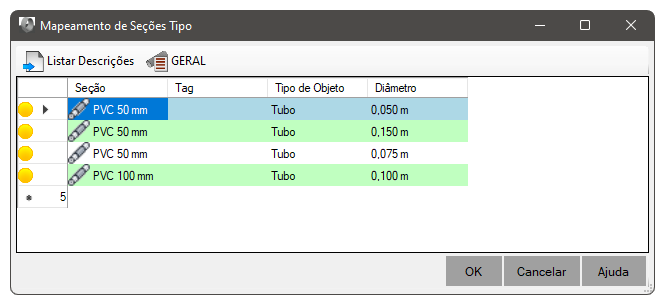

- Links - tabela de conversão de tipos do EPANET para dispositivos lineares do SOLIDOS:
Algumas observações:

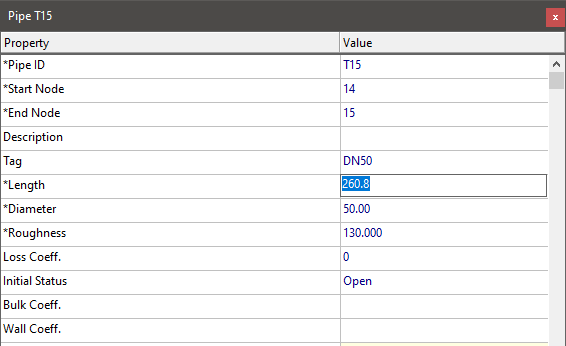

- No vídeo acima, a propriedade TAG no EPANET está preenchida:
Na tabela de importação, poderíamos ignorá-la se a coluna do diâmetro estiver preenchida corretamente
- Se a coluna do diâmetro estiver zerada, a coluna da TAG deve conter um valor e vice-versa, ou
a seção será considerada se o tipo de objeto corresponder. Isso pode causar mais de uma opção de seção para um mesmo dispositivo
- Note: A coluna Seção só pode ser preenchida com seções típicas disponíveis na lista de materiais
atribuída à rede. Use o botão
Lista de Materiais para escolher uma lista de materiais
se necessário
- Clique o botão
Listar Descrições para importar do arquivo INP, o TAG,
diâmetro e tipos de objetos contidos no arquivo. Isso irá facilitar a busca, já que não precisa ser feito manualmente
- Por alguma razão, o EPANET permite que se adicionem vértices aos tubos,
no entanto, eles existem apenas para melhorar a visualização, ou seja não tem efeito nos cálculos.
Estes vértices serão convertidos em dispositivos pontuais no SOLIDOS, por isso, configure a superfície de referência

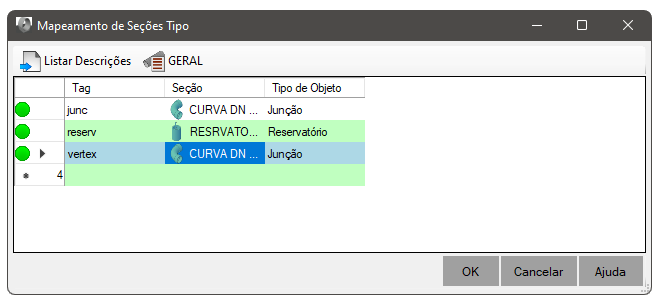

nas propriedades da rede. Como não há tipo de nó específico, na tela do mapeamento de nós, você pode incluir uma
linha específica ondo o tipo de objeto seja Junção e atribuir a palavra "vertex" na coluna tag:
Note: No exemplo que acompanha o pacote de instalação do SOLIDOS, os dispositivos chamados "curva" conseguem identificar o ângulo da deflexão da curva, por isso
não é necessário atribuir uma seção para cada deflexão existente.
O processo de importação pressupõe que o arquivo INP é válido no EPANET. Isto é, pode ser aberto pelo programa oficial do EPANET (build 2.2.0). Erros de sintaxe,
nomenclatura ou qualquer outro erro que impeça a rede de ser calculada pode impedir a importação para o SOLIDOS e erros serão mostrados na linha de comando.
As configurações referentes a opções do cálculo, configurações de curvas e padrões serão importadas e mescladas as configurações atuais do SOLIDOS
Caso já existam dispositivos na rede atual, eles serão mantidos.
No Epanet, não há distinção de redes, então todo o arquivo será importado em uma única rede.
Note: Podem ocorrer erros na API do EPANET durante a importação. Esses erros podem ou não interromper o processo de importação.
Caso eles interrompam, será mostrada uma mensagem de erro, que está listado no tópico Erros do EPANET
Veja também:
Note: Para que seja possível usar este comando, uma
licença é necessária.
EPANETEXPORT - exportar as redes pressurizadas para o EPANET
EPANETCALC - calcular a rede do EPANET
