Solids Builder - Links do SWMM - Vertedouro

Vertedouros são usados para modelar estruturas de saída e desvio em um sistema de drenagem. Os vertedouros são normalmente localizados em um poço de inspeção, ao longo da lateral de um canal ou dentro de uma unidade de armazenamento. Eles são representados internamente no SWMM como um link conectando dois Nós, onde o próprio dique é colocado no nó a montante. Uma comporta pode ser incluída para evitar o refluxo.

Quando se quer definir um dispositivo como sendo uma vertedouro, deve-se adicionar a ferramenta Vertedouro ao modelador:

Ao adicionar a ferramenta Vertedouro, preencha suas propriedades, no quadro propriedades da ferramenta:

No modelador, devem ser preenchidas as seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• SWMM
  • Coeficiente de Descarga - Coeficiente de descarga para fluxo através da porção central do vertedouro
  • Curva do Vertedouro - Curva de barragem opcional que permite que o coeficiente de descarga central varie em função da altura manométrica
  • Dispositivo de Retenção - SIM, se o vertedouro tiver uma comporta que impede o refluxo,
    NÃO se não
  • Pode Sobrecarregar - SIM se o vertedouro pode sobrecarregar (tem um nível de água a montante superior à altura da abertura) ou
    NÃO se não pode
• Tipo de Vertedouro
  • Tipo de Vertedouro - Cinco tipos de vertedouros estão disponíveis, cada uma incorporando uma fórmula diferente para calcular o fluxo em função da área, coeficiente de descarga e diferença de carga através do vertedouro:
    • Transversal - forma retangular
      Para este caso, preencha:
      • Contrações - Número de contrações finais para uma barragem TRANSVERSA ou LATERAL cujo comprimento é mais curto do que o canal em que é colocado. Ou 0, 1 ou 2, dependendo se nenhuma extremidade, uma extremidade ou ambas as extremidades são chanfradas nas paredes laterais
    • Fluxo lateral - formato retangular
      Para este caso, preencha:
      • Contrações - Número de contrações finais para uma barragem TRANSVERSA ou LATERAL cujo comprimento é mais curto do que o canal em que é colocado. Ou 0, 1 ou 2, dependendo se nenhuma extremidade, uma extremidade ou ambas as extremidades são chanfradas nas paredes laterais
    • Entalhe em V - forma triangular
      Para este caso, preencha:
      • Declividade Lateral - Declividade das paredes laterais (largura/altura)
    • Trapezoidal - forma trapezoidal
      Para este caso, preencha:
      • Declividade Lateral - Declividade das paredes laterais (largura/altura)
      • Coeficiente de Descarga - Coeficiente de descarga para fluxo através das extremidades triangulares de um vertedouro TRAPEZOIDAL
    • Rodovia - barragem retangular com crista larga usada para modelar cruzamentos de rodovias
      Para este caso, preencha:
      • Largura da Estrada - Altura vertical da abertura do vertedouro
      • Superfície da Estrada - Tipo de superfície da estrada
  • Comprimento Horizontal- Comprimento horizontal da abertura do vertedouro
  • Altura Vertical - Comprimento horizontal da abertura do vertedouro

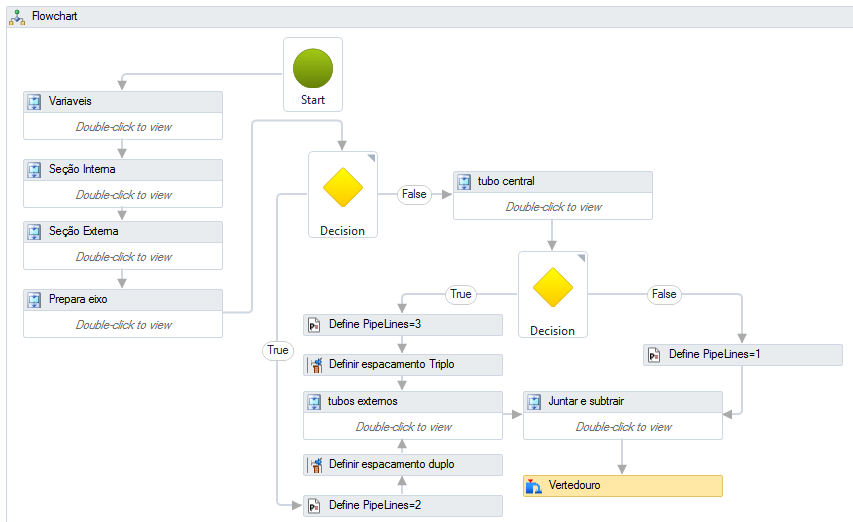

    Esta é uma propriedade que depende da geometria do vertedouro, então deve estar amarrada a geometria deste, por exemplo:


    Na imagem acima, Altura está definido no quadro de propriedades do modelo:
