Solids Builder - Bloco

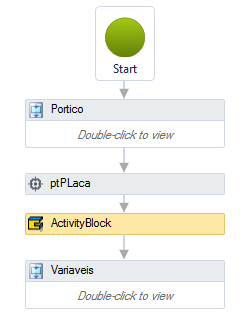

Bloco - cria um bloco em um sistema de coordenadas definido por um ponto e três vetores (x, y, e z):

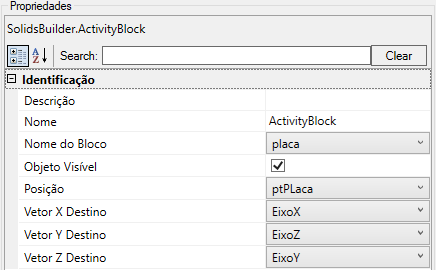

A atividade Bloco tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Nome do Bloco - nome do bloco a ser inserido
    O bloco deve estar na base de dados do AutoCAD, isto é, não pode ser XREF. Atributos e propriedades dinâmicas são ignorados.
  • Componente de Estilo - Nome do componente do estilo
    Se estiver vazio, será o nome da geometria
  • Posição - nome do ponto que representa a origem do sistema de coordenadas local
  • Vetor X Destino - nome do vetor do eixo X do sistema de coordenadas local
  • Vetor Y Destino - nome do vetor do eixo Y do sistema de coordenadas local
  • Vetor Z Destino - nome do vetor do eixo Z do sistema de coordenadas local

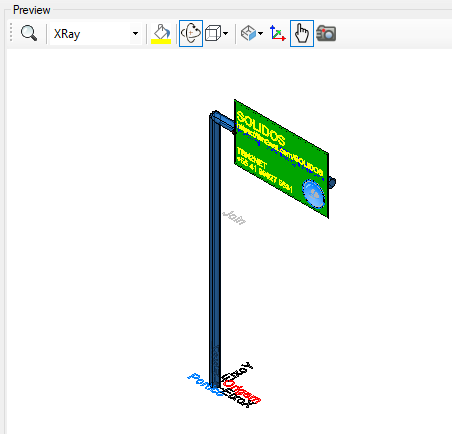

  • Objeto Visível - indica se o bloco deve ou não ser desenhado no preview



Note: O bloco será inserido nas coordenadas 0,0,0 e em seguida, será transformado para o novo sistema de coordenadas composto pelas propriedades Ponto, Vetor X Destino, Vetor Y Destino e Vetor Z Destino, assim como faz a atividade Ucs, mas neste caso, é possível mudar a escala atribuindo comprimentos aos vetores. Por hora, todo bloco inserido será exposto, tal como a atividade Expor Sólido faz.

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
