SWMM - Série Temporal - Controles

Uma Série Temporal de Controles deve ser utilizada com os Controles do Swmm, mais especificamente nas ações, quando se quer definir no parâmetro SETTING uma série de controle

O significado de SETTING depende do objeto que está sendo controlado:

• Bombas: é um multiplicador aplicado ao fluxo calculado a partir da curva da bomba (ou velocidade relativa da bomba para uma bomba TYPE5)
• Orifícios: é a quantidade fracionária que o orifício está totalmente aberto (o controle do orifício é realizado abaixando ou levantando uma comporta horizontal a partir do topo do orifício)
• Vertedouros: é a quantidade fracionária da borda livre original que existe (ou seja, o controle do vertedouro é realizado movendo a altura da crista para cima ou para baixo)
• Saídas: é um multiplicador aplicado à vazão calculada a partir da curva nominal da saída

Esta série tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da série temporal, com as colunas:
    • Data (Date, Double) - o valor da data para simulações com vários dias
    • Hora (Time, Double) - o valor da hora no dia especificado na data (se houver)
    • Valor (Value, Double) - o valor a ser usado
• SWMM
  • Data Inicial (StartDate, Double) - Data quando a simulação começa
  • Hora Inicial (StartTime, Double) - Hora do dia em que a simulação começa
  • Data Final (EndDate, Double) - Data quando a simulação termina
  • Hora Final (EndTime, Double) - Hora do dia em que a simulação termina

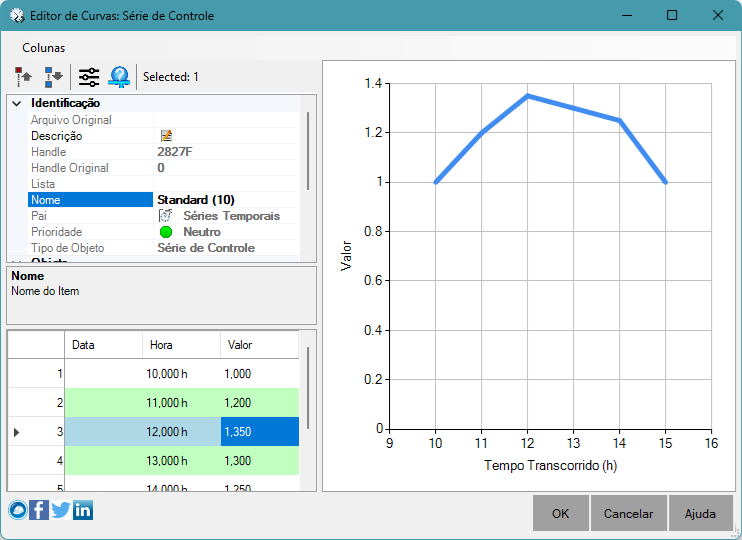

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

Veja também: Regras Controles do SWMM
