SWMM - Regras de Controle - Cláusulas de Ação

Uma cláusula de ação de uma regra de controle pode ter um dos seguintes formatos:

PUMP id STATUS = ON/OFF
CONDUIT id STATUS = OPEN/CLOSED
PUMP/ORIFICE/WEIR/OUTLET id SETTING = value

Onde:

id - o rótulo de ID do objeto
SETTING depende do objeto que está sendo controlado:
- Bombas: é um multiplicador aplicado ao fluxo calculado a partir da curva da bomba (ou velocidade relativa da bomba para uma bomba TYPE5)
- Orifícios: é a quantidade fracionária que o orifício está totalmente aberto (o controle do orifício é realizado abaixando ou levantando uma comporta horizontal a partir do topo do orifício)
- Vertedouros: é a quantidade fracionária da borda livre original que existe (ou seja, o controle do vertedouro é realizado movendo a altura da crista para cima ou para baixo)
- Saídas: é um multiplicador aplicado à vazão calculada a partir da curva nominal da saída.

Alguns exemplos de cláusulas de ação são:

PUMP P67 STATUS = OFF
ORIFICE O212 SETTING = 0.5

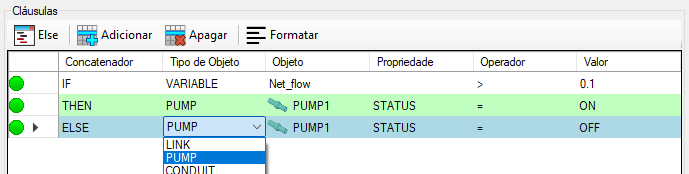

No SOLIDOS, as ações são editadas no quadro (comando SWMMCONTROLS):

Para adicionar uma ação, use o botão

Adicionar
Para remover as ações selecionadas, use o botão

Apagar

Veja também: Regras Controles do SWMM
