SSECTOR

O comando SSECTOR cria um setor de consumo.

Para usar, chame SSECTOR na linha de comando, menu, barra de ferramentas ou no Ribbon, então siga estes passos:

1. Selecione de uma polilinha, caso já a tenha desenhado, senão informe as coordenadas dos vértices, clicando-os na tela. Se nenhum vértice for clicado e nenhuma polilinha informada, não será possível continuar
2. Abrirá uma tela com as propriedades do setor de consumo, tais como consumo percapta, população, k1, etc. Edite-os e clique OK:

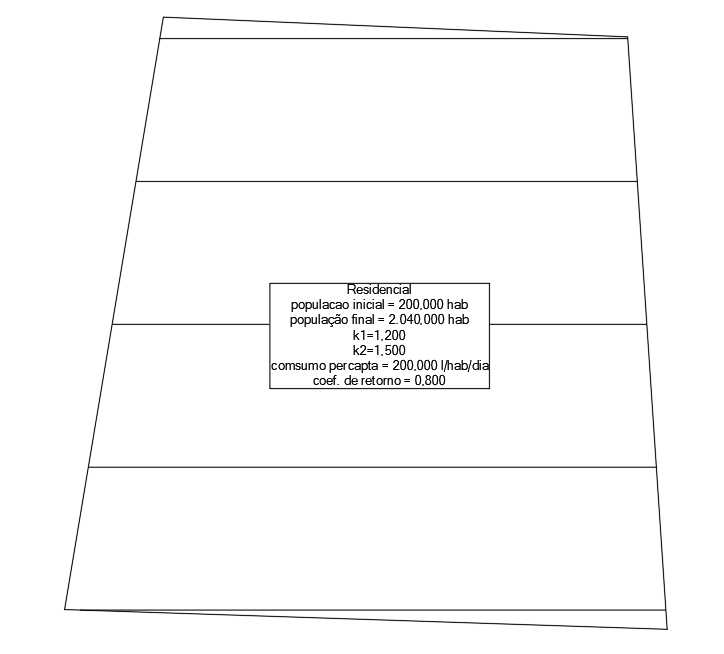

3. Após isso, a bacia será mostrada na tela

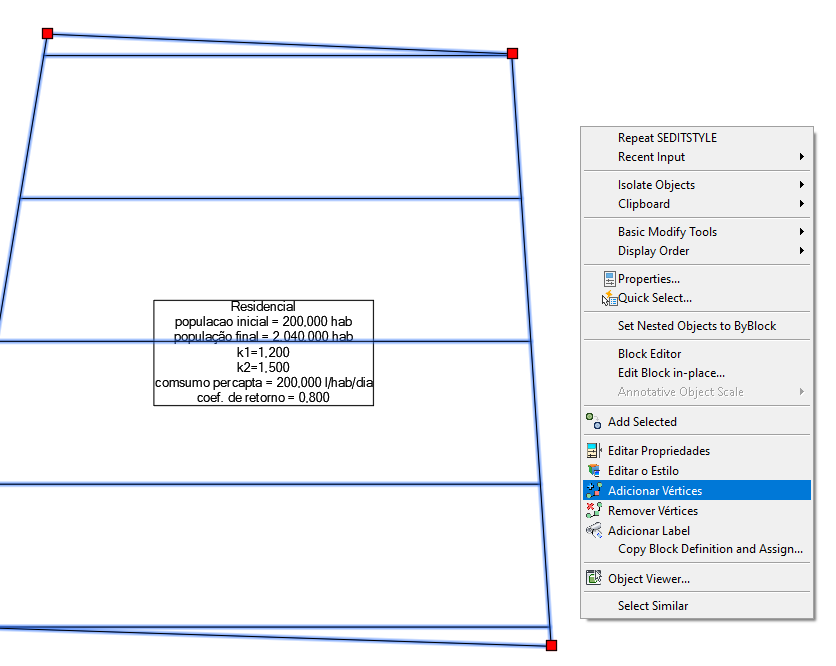

Após ter criado a bacia, é possível editar suas propriedades, adicionar/remover vértices na área. Experimente selecionar a bacia e clicar o botão direito do mouse:

Os seguintes comandos estão disponíveis para editar a bacia:

1. SADDVERTEX para adicionar vértices ao setor de consumo
2. SDELVERTEX para remover vértices do setor de consumo
3. SEDITSTYLE para editar o estilo
4. SADDLABELS para adicionar label
5. SPROPS para editar propriedades como a população, k1, k2 etc

Note: para que o setor de consumo tenha uma label, use o comando SADDLABELS. Ou ainda, configure o nó Setores de consumo para que ele tenha um estilo padrão de label, clicando sua propriedades no Toolspace:

Note: Para que seja possível aplicar alterações neste comando, uma licença é necessária. Do contrário, você não poderá criar bacias.
