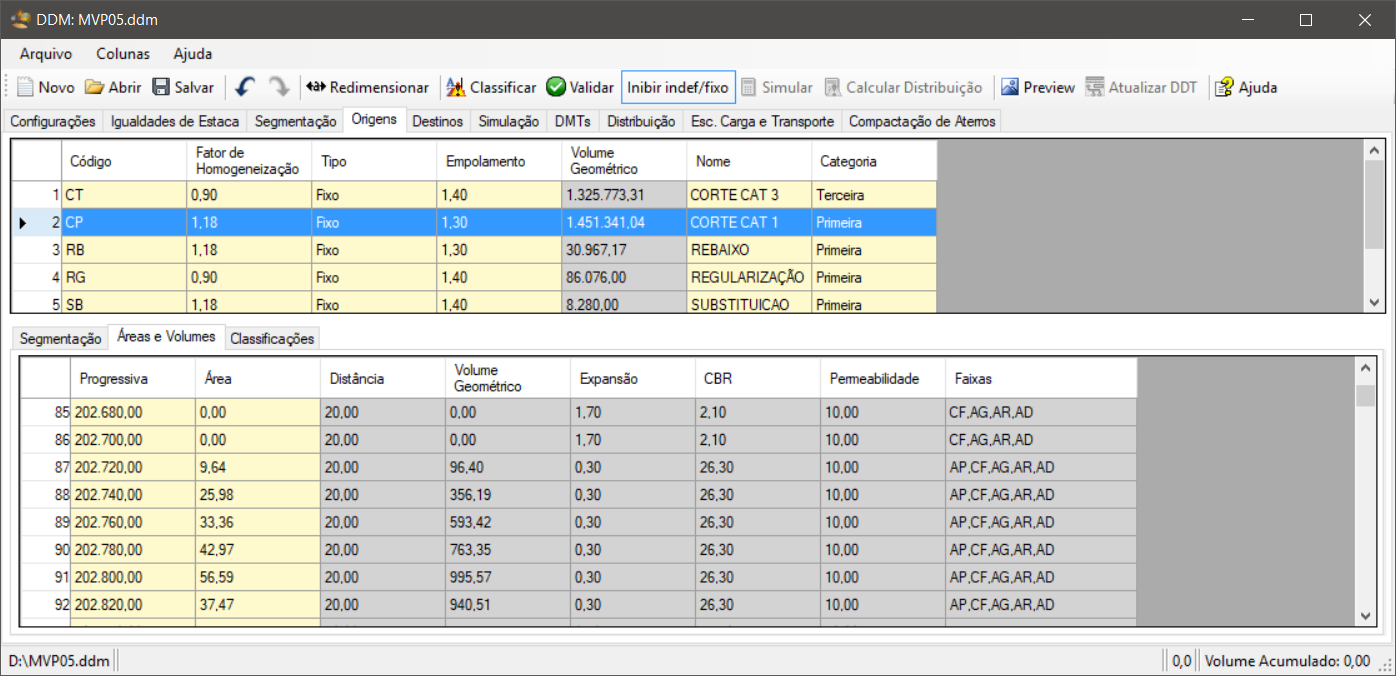

Áreas e Volumes

Cada elemento de origem, poderá ter uma lista de áreas e volumes.

Cada item terá as seguintes características:

Progressiva - distância entre o início do alinhamento e a localização da seção transversal no alinhamento
Área - área da seção transversal
Estaca - Valor convertido da progressiva em função dos parâmetros de igualdades de estacas
Distância - Distância entre a Progressiva e a Progressiva anterior, ou a distância entre duas seções consecutivas:

Distância(i) = Progressiva(i) - Progressiva(i-1)
CBR - Índice de Suporte Califórnia do intervalo (ou ISC). É obtido na tabela de segmentação por origem ou na tabela de segmentação principal.
Expansão - Expansão do solo. É obtido na tabela de segmentação por origem ou na tabela de segmentação principal.
Permeabilidade - Permeabilidade do solo. É obtido na tabela de segmentação por origem ou na tabela de segmentação principal.
Volume Geométrico - Volume geométrico calculado pelo método das seções:

Volume Geométrico(i) = Média (Área(i-1), Área(i)) * (Distância(i))
Faixas - Cada item de destino possui valores máximos e mínimos de CBR, Expansão e Permeabilidade. Assim, cada item de origem é classificado em função desses valores e nesta coluna são mostrados os códigos dos destinos possíveis.

Se você usa o Civil 3D para modelar o projeto, gabaritar as seções e obter a áreas, use o programa DDMLINK para obter as áreas diretamente do Civil 3D, sem precisar usar outros programas.

Caso a planilha de áreas e volumes de alguma origem ou destino seja informado, deve-se clicar o botão Classificar para que os volumes aqui representados sejam levados em conta nos cálculos de DMT e distribuição.

Se algum valor for inválido, o texto ficará em vermelho, indicando o erro.

As células com fundo amarelo, são editáveis. As demais, são somente leitura.

Caso você precise fazer um relatório com as estacas e áreas de todos os itens de origem e destino, clique o menu Arquivo/Exportar Áreas e informe o local a ser salvo o arquivo em HTML.
