SIFCEXPORT - Representaciones

Al utilizar el comando SIFCEXPORT para que SOLIDOS dibuje el dispositivo en el archivo IFC, debe decidir cómo representar ciertos elementos.

Existen dos formas de representar elementos sólidos en IFC utilizando el programa SOLIDOS:

1. Todos los componentes del dispositivo se triangulan
   En la pantalla del comando SIFCEXPORT, la opción Object / Use BREP se establece en SÍ (YES), o bien el componente del dispositivo Expose Solid está marcado para usar BREP
2. Las geometrías de los componentes del dispositivo se asignan a clases IFC
   En la pantalla del comando SIFCEXPORT, la opción Object / Use BREP se establece en NO y el componente del dispositivo Expose Solid está marcado para no usar BREP
   En este caso, los componentes del dispositivo se asignarán a:
   • IfcExtrudedAreaSolid - extrusión de perfil
   • IfcSphere - esfera simple
   • IfcRevolvedAreaSolid - revolución de perfil
   • IfcFacetedBrep - sólido modelado mediante Boundary Representation (representación de contorno), con triangulación de caras
   • IfcBooleanResult - operaciones booleanas: UNIÓN, DIFERENCIA e INTERSECCIÓN
   • IfcMappedItem - clonación de elementos con transformación espacial
   • IfcBlock - prisma rectangular (no soportado por algunos visores)
   • IfcSurfaceCurveSweptAreaSolid - ¿soportado por algún visor?
   • IfcSweptDiskSolid - un círculo extruido a lo largo de un eje; rara vez aparece en los dispositivos de SOLIDOS
   • IfcSectionedSpine - secciones distribuidas a lo largo de un eje; no funcionó en la mayoría de los visores probados

SOLIDOS genera realmente los elementos tachados, pero dado que los visores no pueden renderizarlos, los convierte a IfcExtrudedAreaSolid, IfcRevolvedAreaSolid e IfcBooleanResult.

Cuando se triangula la geometría sólida (es decir, representación BREP), es necesario configurar si la triangulación de las caras será de alta precisión —generando un archivo enorme— o de baja precisión —generando archivos más pequeños—. Esto afecta directamente a la calidad del archivo IFC y al tiempo de procesamiento requerido. El control de esta triangulación se gestiona mediante el modelador del dispositivo, específicamente dentro de la herramienta Exponer sólido, en los parámetros de la categoría IFC:

Los valores predeterminados para estas propiedades son cero. Por lo general, ofrece buenos resultados

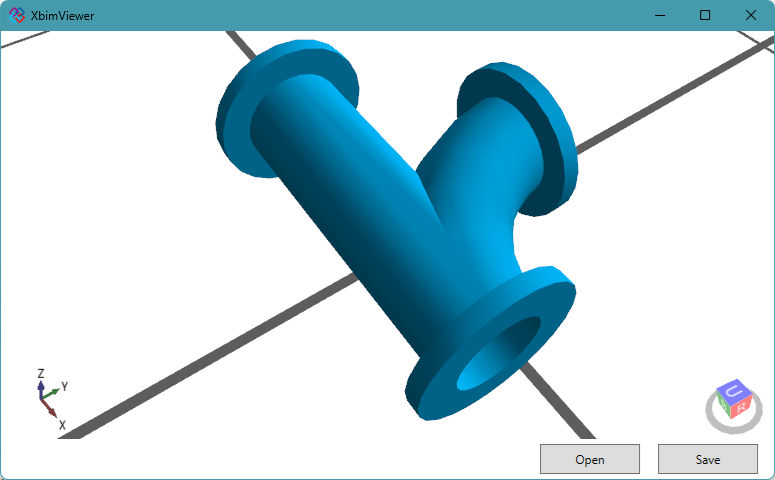

Para el dispositivo que se muestra a continuación, la versión triangulada con los parámetros predeterminados (todos establecidos en cero) ocupaba 115 KB, mientras que la versión optimizada ocupaba 6 KB, lo que representa un aumento de casi veinte veces en el tamaño del archivo:
