SIFCEXPORT - PropertySet

Al utilizar el comando SIFCEXPORT para completar el PropertySet para SOLIDOS, primero debe utilizar el comando SPSETS. Para que funcione correctamente, es necesario asignar las propiedades del modelo a las propiedades del *PropertySet* (conjunto de propiedades).

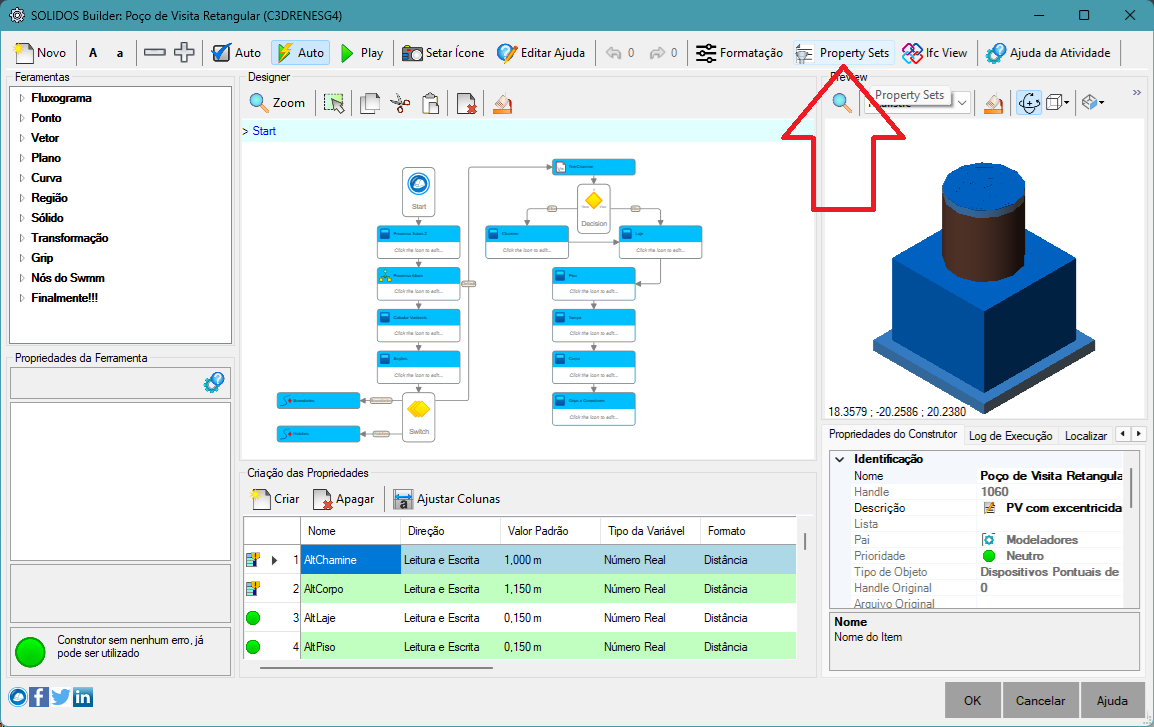

Para ello, haga clic en el botón situado en la parte superior de la pantalla del Editor de modelos:

Cree la propiedad si es necesario (consulte la ayuda del comando SPSETS):

Cada cliente requerirá su propio *PropertySet* específico y también puede solicitar aquellos exigidos por las normas IFC; por ejemplo: Pset_DistributionChamberElementTypeManhole:

Por lo tanto, cree propiedades en el dispositivo que generen la información necesaria y asígnelas a la propiedad requerida por el cliente.

Cada clase tiene un subtipo; otro ejemplo: tubería de hormigón: IfcPipeSegment.RIGIDSEGMENT

Véase también:

• SIFCEXPORT - IfcExportAs - A qué clase IFC pertenece el dispositivo
• SIFCEXPORT - Representations - Cómo se representarán los componentes del dispositivo en IFC
• SIFCEXPORT - Viewers - Consideraciones sobre los visores y cómo procesan las geometrías
• Comando SBUILDER
• Comando SIFCEXPORT
• Comando SPSETS
