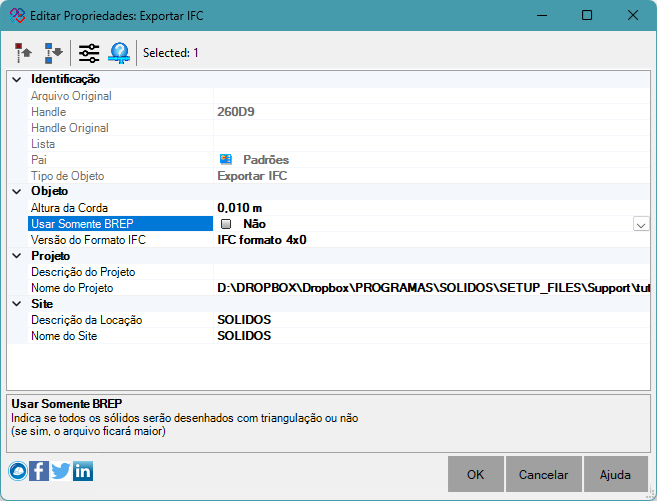

SIFCEXPORT

El comando SIFCEXPORT exporta las redes del dibujo actual al formato IFC 4x3 ADD2 i IFC 4x0

Note: Dependiendo de su versión de Navisworks:

Navisworks 2023: el formato IFC 4x3 no es compatible
Navisworks 2024: se admite el formato IFC 4x3, pero no "IFC 4x3_ADD2"
Navisworks 2025: se admite el formato IFC 4x3_ADD2

Para usarlo, llame a SIFCEXPORT desde la línea de comando, menú, barra de herramientas o Cinta.

Nota: Este comando aún es experimental, por lo que pueden ocurrir errores

Ahora que el IFC está en la versión 4x3, muchos de los elementos de las redes de drenaje, agua y alcantarillado ya están clasificados.

En Civil 3D, ya era posible utilizar el comando nativo IFCEXPORT para exportar, pero es muy limitado a la hora de reconocer estas clases IFC. Incluso PipeNetwork se exportó como elemento PROXY.

Hoy tenemos una nueva extensión para Civil 3D, que actualmente (2024-08-02) se ejecuta en las versiones 2022 a 2024. Más información aquí

Esta extensión ya reconoce una gran cantidad de elementos y los exporta a las clases correctas e incluso nos permite elegir la clase manualmente, por ejemplo, dibujamos cualquier sólido y queremos que represente una alcantarilla. Para que esto sea posible, la extensión IFC 4x3 de Autodesk utiliza una característica que aparentemente proviene de Revit: use un PropertySet que contenga una propiedad llamada "IFC::IfcExportAs", con datos en formato TEXTO, que contenga el nombre de la clase IFC que queremos:

Resulta que las clases IFC tienen un tipo y un subtipo. Es por eso que la clase de alcantarilla tiene este "IfcDistributionChamberElement.MANHOLE"

Cuando vemos:

IfcDistributionChamberElement - El elemento de la cámara de distribución define una ubicación en la que los sistemas de distribución y sus elementos constitutivos pueden inspeccionarse o a través de la cual pueden viajar.
Un IfcDistributionChamberElement es un volumen con forma que se utiliza en un sistema de distribución, como un depósito, una zanja o una alcantarilla.
Las instancias de IfcDistributionSystem o IfcDistributionFlowElement se pueden relacionar con IfcDistributionChamberElement, lo que permite determinar su ubicación dentro o dentro de la cámara. Esto está asociado con IfcDistributionChamberElementType
IfcDistributionChamberElementType - Se utiliza para definir una especificación del tipo de elemento de la cámara de distribución que indica la información específica del producto que es común a todas las instancias de ese tipo de producto.
El IfcDistributionChamberElementType se puede declarar dentro de IfcProject o IfcProjectLibrary usando IfcRelDeclares y se puede intercambiar con o sin apariciones del tipo.
Las apariciones de IfcDistributionChamberElementType están representadas por instancias de IfcDistributionChamberElement.
IfcDistributionChamberElementType tiene una propiedad Predefinida, de tipo IfcDistributionChamberElementTypeEnum
IfcDistributionChamberElementTypeEnum - Esta enumeración identifica diferentes tipos de cámaras de distribución:
- FORMEDDUCT - Espacio formado en el suelo para el paso de tuberías, cables, conductos
- INSPECTIONCHAMBER: Cámara integrada en un desagüe, alcantarillado o tubería con una cubierta extraíble que permite una inspección visible
- INSPECTIONPIT - Hueco o cámara formada para permitir el acceso para la inspección de la subestructura y los servicios
- MANHOLE - Cámara integrada en un desagüe, alcantarillado o tubería con tapa extraíble que permite el ingreso de una persona
- METERCHAMBER - Cámara que alberga uno o más medidores
- SUMP - Cámara empotrada o pequeña en la que drena el líquido para facilitar su recogida para su extracción
- TRENCH - Cámara excavada, cuya longitud normalmente excede el ancho
- VALVECHAMBER - Cámara que alberga una o más válvulas
- USERDEFINED - Tipo de cámara definido por el usuario
- NOTDEFINED - Tipo de cámara no definido

El objetivo aquí no es transcribir la especificación completa, sino explicar cómo se puede aplicar a los dispositivos SOLIDOS. Sugiero ver estos vídeos para una mejor comprensión:

Tenga en cuenta que hay una clase a la que pertenece el dispositivo. Luego use el nombre de la clase para anotar su tipo:

Boca de registro: IfcDistributionChamberElement
Para definir el tipo, IfcDistributionChamberElementType
Que tiene un atributo Predefinido, que proviene de una enumeración IfcDistributionChamberElementTypeEnum que tiene los valores anteriores

¿Notas la parte en negrita? Ahora vea lo que debe aparecer en IFC::IfcExportAs: IfcDistributionChamberElement.MANHOLE PropertySet.

La misma estructura se aplica a un tubo:

IfcPipeSegment
IfcPipeSegmentType
IfcPipeSegmentTypeEnum

Para que SOLIDOS llene el PropertySet, cree una propiedad en el modelador, que contendrá el nombre de la clase que desea que tenga el dispositivo dentro del archivo IFC:

En el ejemplo lo definí como de solo lectura, ya que el modelador solo modela pozos de alcantarilla, así que usé una clase Establezca la propiedad y establezca el valor de IfcExportAs en IfcDistributionChamberElement.MANHOLE

Para que SOLIDOS complete el conjunto de propiedades, necesita asociar la propiedad IfcExportAs del dispositivo con la propiedad IFC::IfcExportAs del PropertySet. Haga clic en el botón en la parte superior de la pantalla. Cree la propiedad si es necesario (consulte la ayuda para el comando SPSETS):

Obviamente, no son sólo estas dos propiedades las que debes vincular. Cada contratista necesitará un PropertySet. Si solicita aquellos que requiere el IFC, por ejemplo: Pset_DistributionChamberElementTypeManhole:
