SIFCEXPORT - Visualizadores

Al utilizar el comando SIFCEXPORT para generar un archivo IFC desde SOLIDOS, debe decidir cómo representar ciertos elementos en función de las limitaciones del visualizador IFC que se vaya a utilizar.

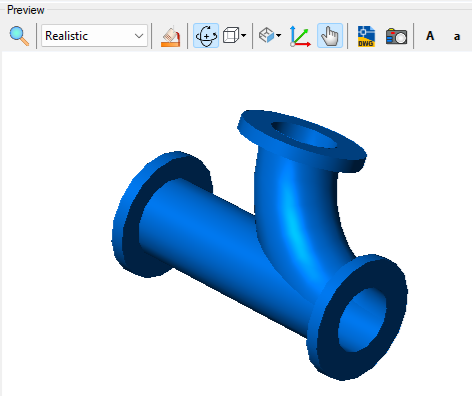

Considere este modelo de SOLIDOS:

Se trata de una unión en "T" direccional. Si observamos las geometrías utilizadas para modelarlo, vemos círculos extruidos y de revolución

Al exportar este modelo a IFC —utilizando la geometría paramétrica característica del modelado de SOLIDOS—, el visor IFC puede distorsionar el modelo:

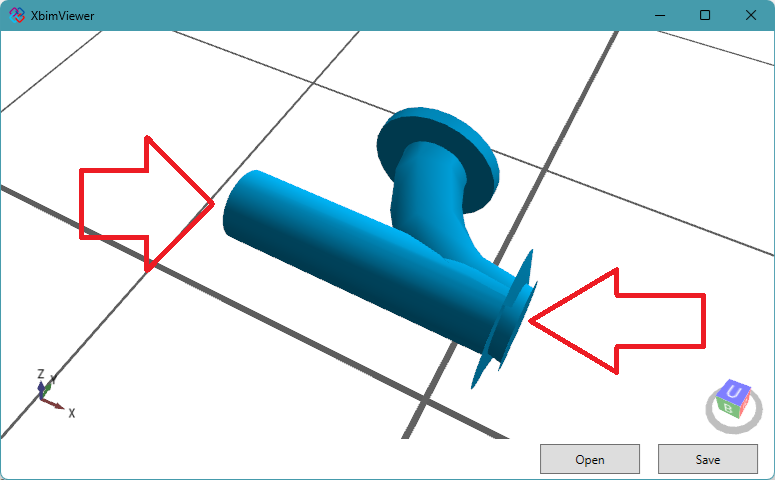

• XBIM Viewer (adaptado para SOLIDOS)
  Una brida desapareció y la otra se distorsionó

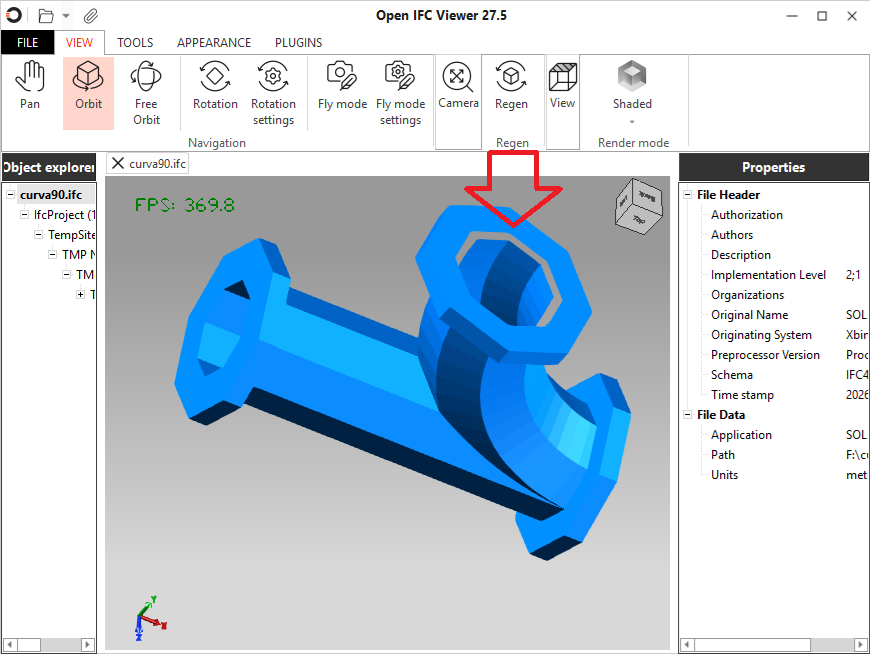

• Open IFC Viewer (versión 27.5)
  La unión entre la tubería superior y la brida resultó dañada

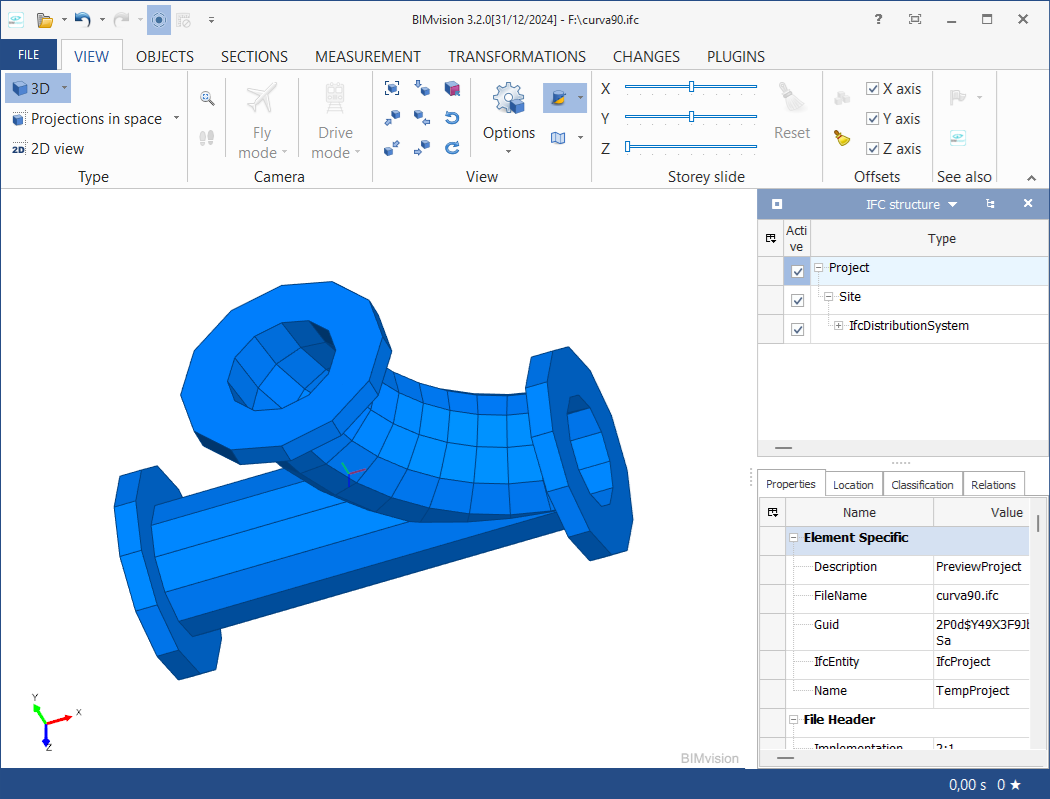

• BIM Vision (versión 3.2.0)
  Funcionó en este ejemplo

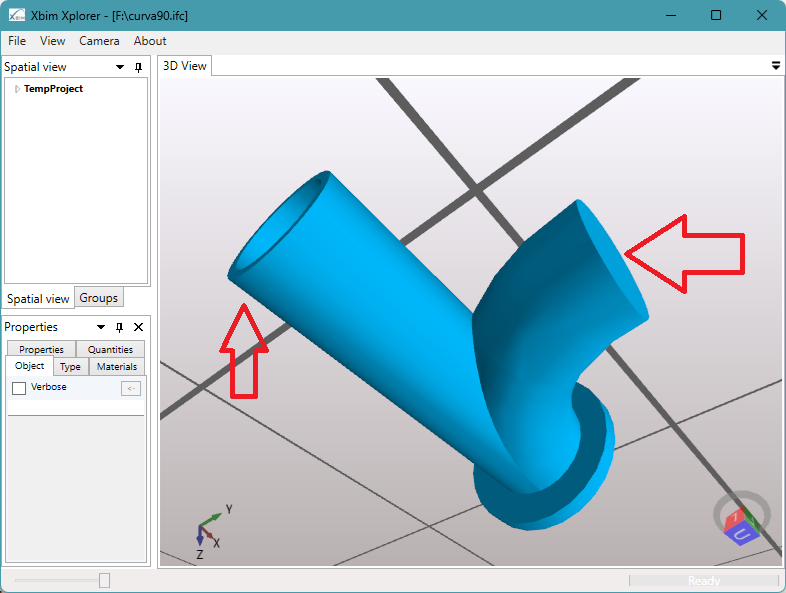

• XBIM Explorer (versión 4.0.0)
  Las bridas desaparecieron y la tubería no está hueca

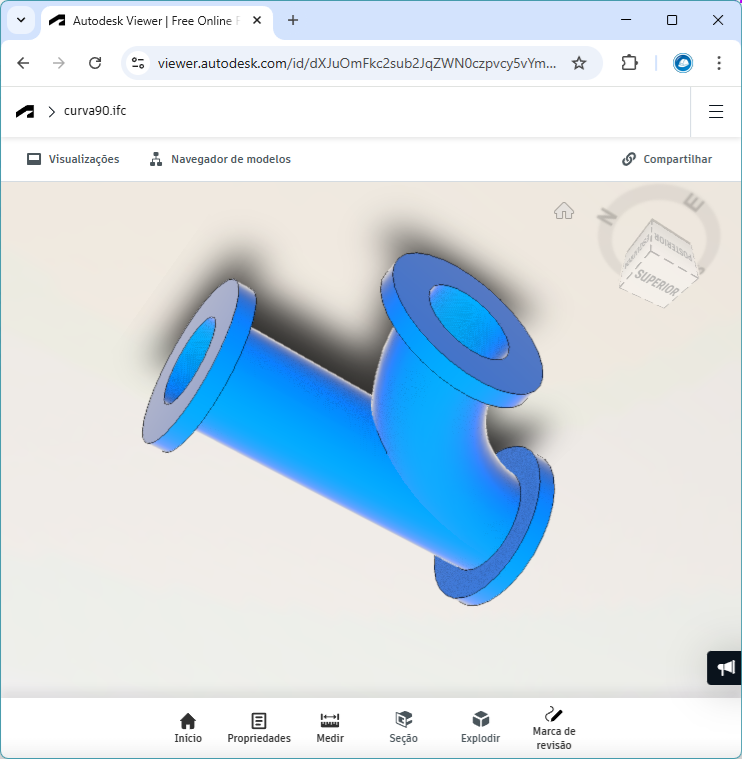

• Autodesk Viewer (en línea)
  Funcionó en este ejemplo

Los visores (XBIM Explorer, IFC Viewer) que utilizan OpenCascade se ven afectados por las limitaciones de esta API, al menos en las versiones mencionadas anteriormente.

Para mitigar este problema, opte por exportar los sólidos mediante triangulación (en el cuadro de diálogo del comando SIFCEXPORT, establezca la opción Object/Use Brep en YES); este es el método utilizado por el comando nativo IFCEXPORT de Civil 3D y por la nueva extensión de Civil 3D para la generación de IFC 4x3.

En este caso, el tamaño del archivo puede aumentar considerablemente y el proceso de exportación puede volverse mucho más lento.

Consulte también:

• SIFCEXPORT - IfcExportAs - La clase IFC a la que pertenece el dispositivo
• SIFCEXPORT - PropertySet - Propiedades que se expondrán en el archivo IFC
• SIFCEXPORT - Representations - Cómo se representarán los componentes del dispositivo en el IFC
