SOLIDOS Modeler - Vetor projeção Ortogonal

Vetor projeção Ortogonal - cria um vetor que é a projeção ortogonal em um plano, cuja normal é informada

Este vetor pode ser usado para rotacionar dispositivos em um eixo, usando os Grips no espaço

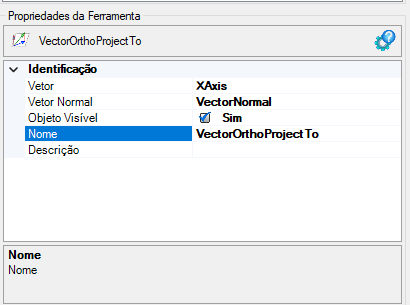

A atividade Vetor projeção Ortogonal tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Vetor - nome do vetor que se quer projetar no plano
  • Normal - nome do vetor normal ao plano onde se quer projetar o vetor
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

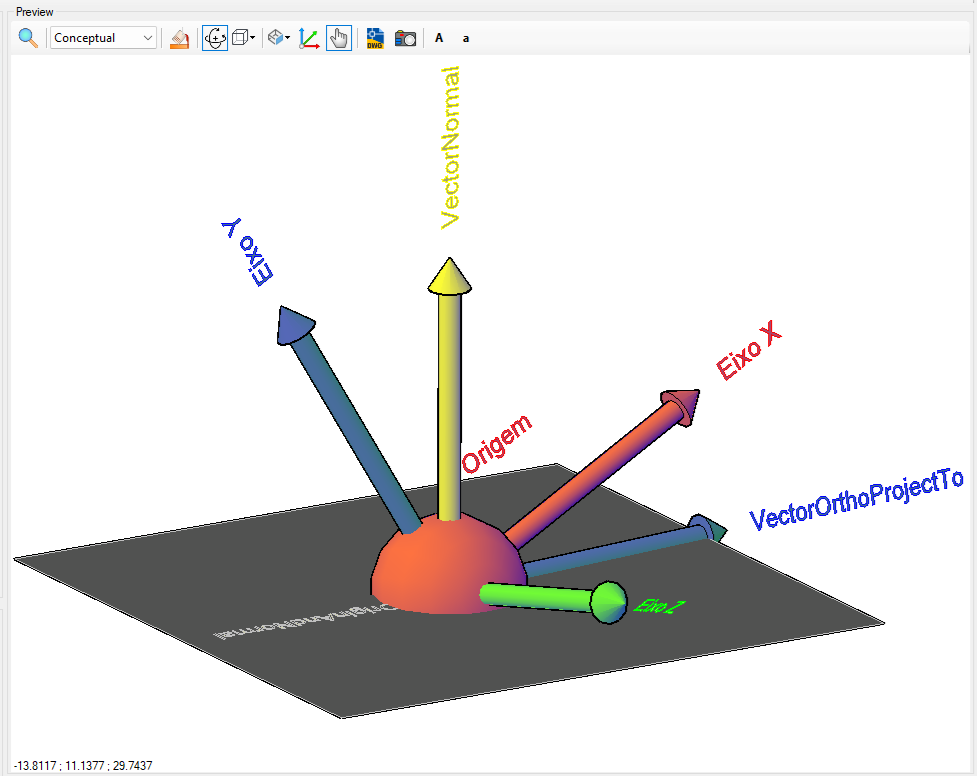

Observe que o vetor do eixo X (vermelho) está sendo projetado no plano que tem o vetor normal chamado VectorNormal (amarelo), resultando no vetor VectorOrthoProjectTo (azul, no plano cinza)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos vetores

Métodos (para usar nas expressões VB)

implementa os métodos das vetores
