Solids Builder - Ponto Arrastável

Ponto Arrastável - cria um Grip Point nas ordenadas X, Y e Z:

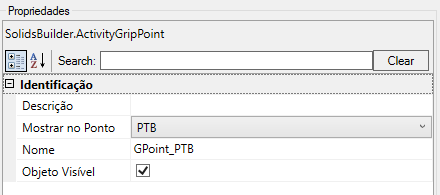

A atividade Ponto Arrastável tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Mostrar no Ponto - indica o ponto onde o grip irá aparecer

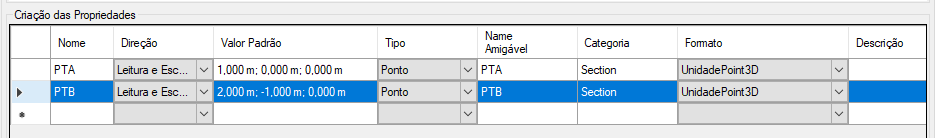

    Note, como esta atividade modifica um ponto, este deve ser uma propriedade do dispositivo em si, sendo assim, esse ponto deve aparecer na lista de Criação de Propriedades:


  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

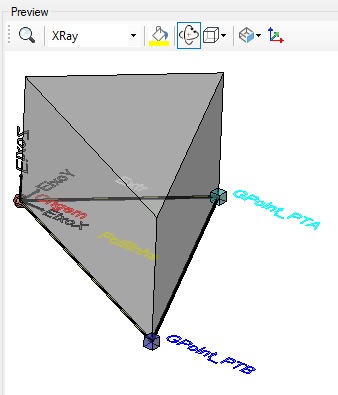

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

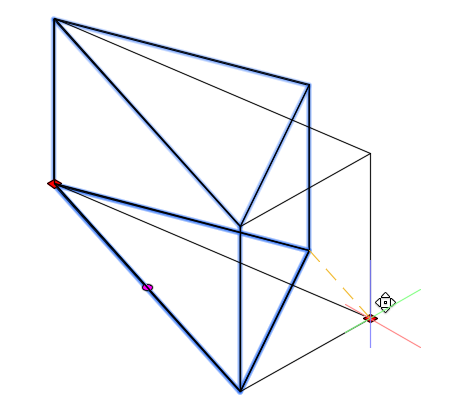

Em planta, o Ponto Arrastável, pode ser movido em qualquer direção:
