Solids Builder - Ponto Rotacionar

Ponto Rotacionar - cria um Grip Point no ponto informado, com a capacidade de rotacionar (modificar uma propriedade de ângulo):

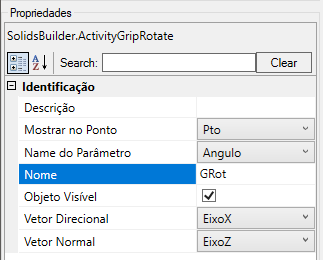

A atividade Ponto Rotacionar tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Mostrar no Ponto - indica o ponto onde o grip irá aparecer
  • Nome do Parâmetro - nome do parâmetro que será modificado ao arrastar o Grip Point

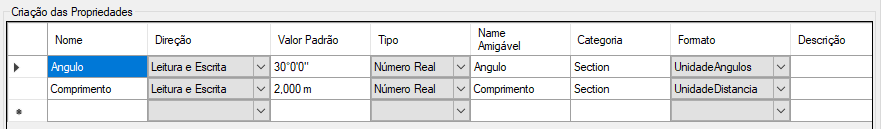

    Note, como esta atividade modifica um valor numérico, este deve ser uma propriedade do dispositivo em si, sendo assim, esse valor deve aparecer na lista de Criação de Propriedades:


  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

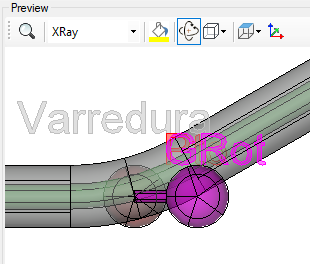

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

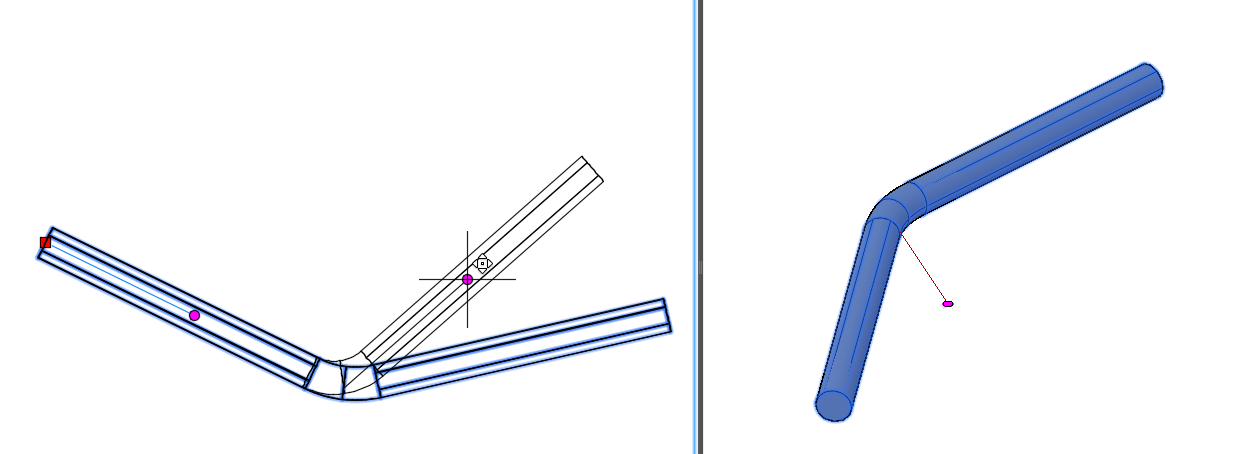

Em planta, o Ponto Rotacionar, pode ser movido em qualquer direção:
