Solids Builder - Links do EPANET - Válvula

As válvulas são usadas para controlar a pressão ou fluxo em um ponto específico da rede.

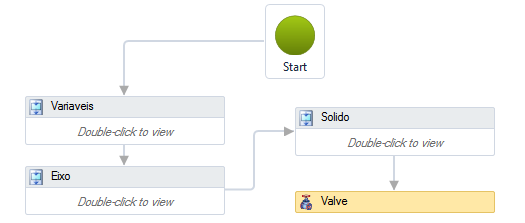

Quando se quer definir um dispositivo como sendo uma válvula, deve-se adicionar a ferramenta Válvula ao modelador:

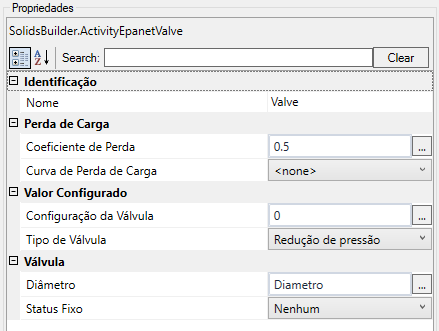

Ao adicionar a ferramenta Válvula, preencha suas propriedades, no quadro propriedades da ferramenta:

No modelador, devem ser preenchidas as seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• Perda de Carga
  • Coeficiente de Perda - Coeficiente de perda menor sem unidade que se aplica quando a válvula está completamente aberta
  • Curva de Perda de Carga - Curva de perda de carga que descreve o tipo de válvula de 'Válvula de uso geral'
• Configuração
  • Configuração da Válvula - Um parâmetro obrigatório que descreve a configuração operacional da válvula
    Note: este parâmetro tem unidade de medida então no modelador, deve-se colocar o valor na unidade do SI, ou imperial, dependendo das configurações de unidade do Civil 3D:
    • PRV (válvula redutora de pressão)

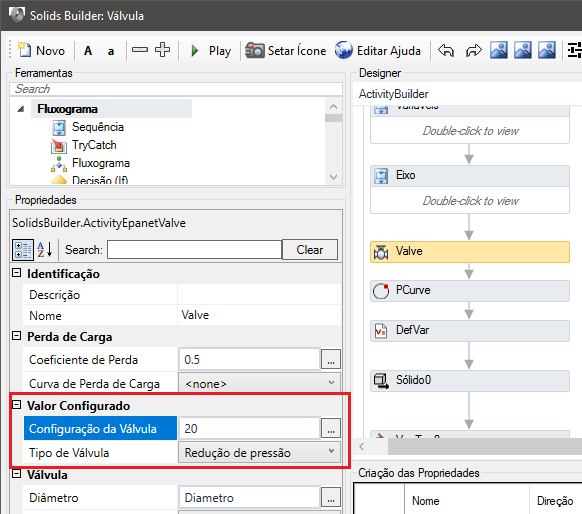

      Neste caso, a unidade de medida é para pressão. No SI, pressão é dada em kgf/m² então o valor 20 na imagem, é 20 kgf/m²
      Se o Civil 3D estivesse com unidades imperiais, o valor seria 20 psi

    • PSV (válvula de sustentação de pressão), kgf/m² ou psi
    • PBV (válvula disjuntor de pressão), kgf/m² ou psi
    • FCV (válvula de controle de fluxo), litros por segundo (l/s) ou pés cúbicos por segundo (cfs ou ft³/s)
    • TCV (válvula de controle do acelerador), sem unidade
    • GPV (válvula de uso geral), informado no campo
  • Tipo de Válvula - Tipo da válvula usada para controlar a pressão ou fluxo em um ponto específico da rede
• Válvula
  • Diâmetro - Diâmetro
  • Status Fixo - Status da válvula no início da simulação.
    Se definido como ABERTO ou FECHADO, a configuração de controle da válvula é ignorada e a válvula se comporta como um link aberto ou fechado, respectivamente. Se definido como NENHUM, então a válvula se comportará como pretendido

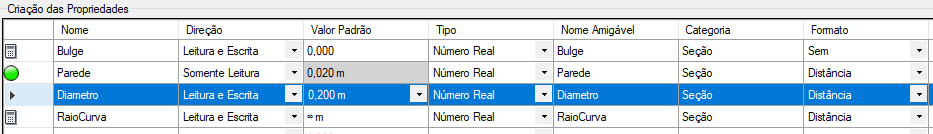

Na imagem, a propriedade Diâmetro do válvula é dado pr uma propriedade modelada no quadro de propriedades:
