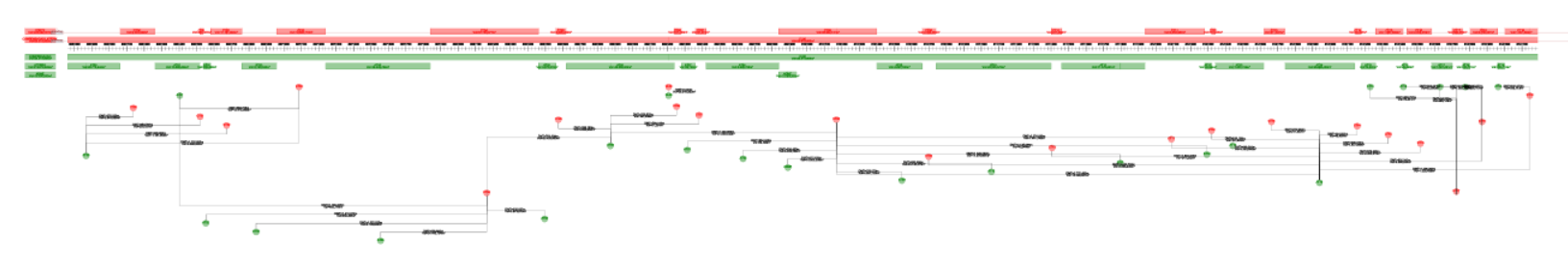

Diagrama de distribuição Diagrama de distribuiçãoPara facilitar o entendimento de todas as planilhas do programa e ter uma visão mais geral do projeto, na parte inferior da tela, temos um desenho esquemático, que mostra uma linha estaqueada, onde são mostrados as origens, destinos, limitadores e os movimentos após o cálculo da distribuição.
No geral, temos:
Agora, veja os itens um a um:

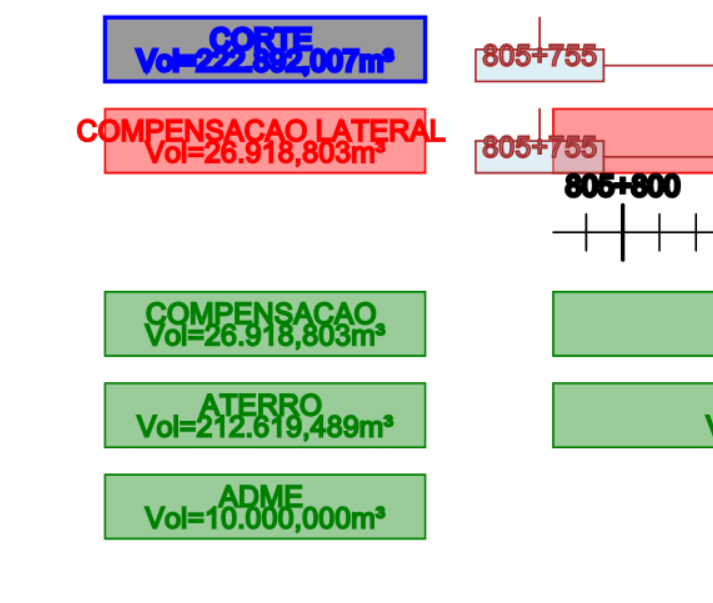

Na parte esquerda, você verá cada item de Origem ou Destinos, com seu volume total:

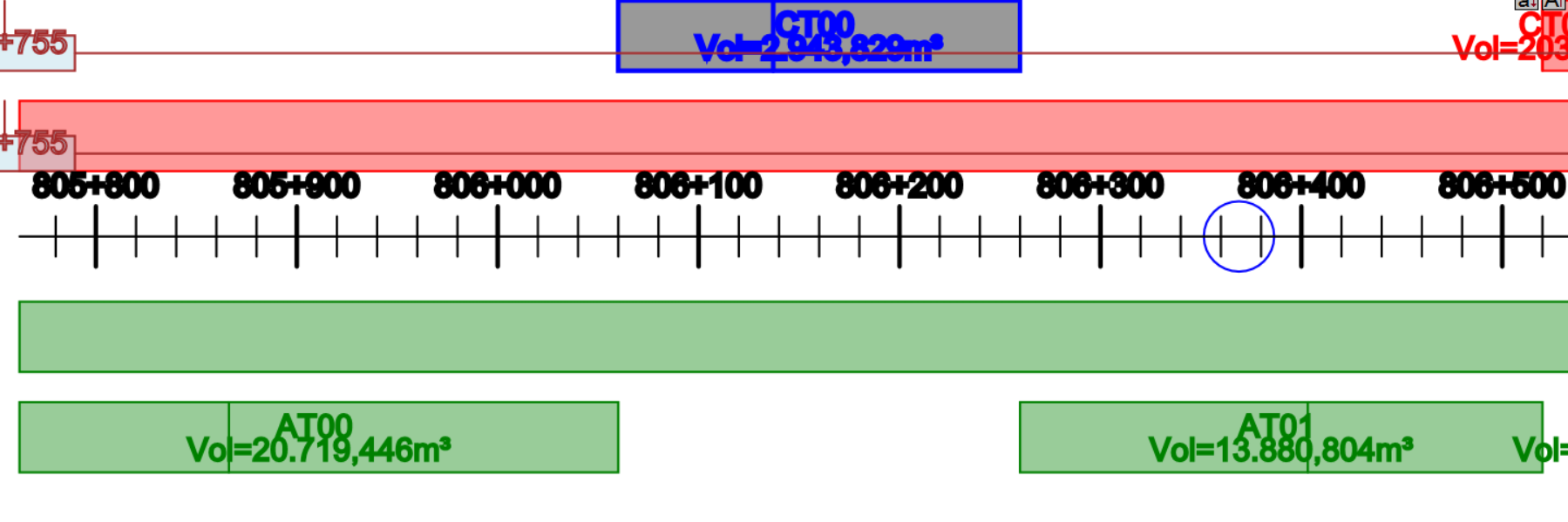

Acima e abaixo do eixo, vemos os itens classificados de origem e destinos:

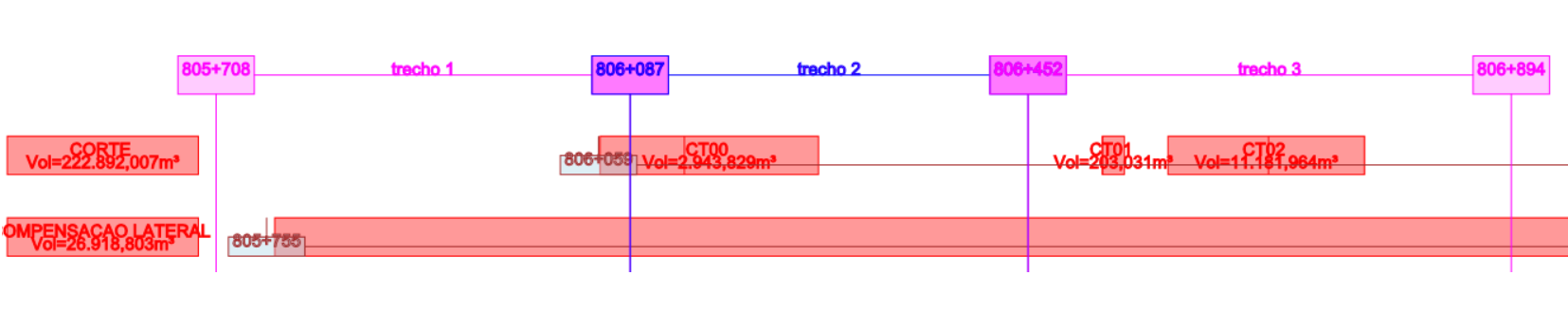

Acima de todos os itens classificados de origem, vemos os Limitadores

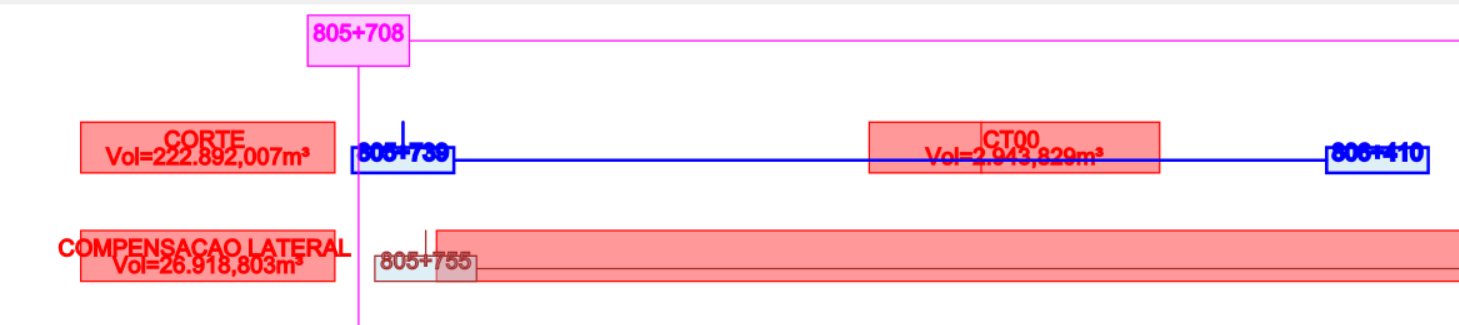

Nos itens de origens, vemos os seus intervalos de classificação:

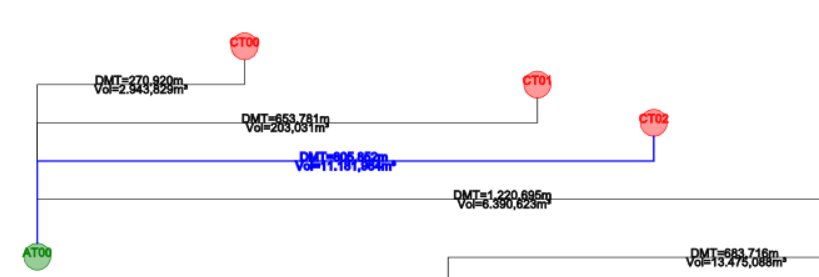

Por último, vemos os movimentos calculados:
É possível editar algumas coisas nesse diagrama. Para isso, clique o botão esquerdo do mouse sobre o item. Note que ele muda para a cor azul. Em seguida, clique o botão direito do mouse, segure clicado e arraste. O item sera reposicionado.
Caso uma origem forneça material para vários destinos, ou um destino receba material de várias origens, clique a bolinha com o botão esquerdo do mouse, para selecionar e em seguida, pressione a tecla CTRL e clique o botão direito do mouse sobre a bolinha. Os movimentos serão reposicionados de forma mais legível.
