Colunas Comuns


Para o cálculo, temos diversas colunas na planilha. Caso não consiga ler e interpretar o nome, pare com o mouse sobre o nome da coluna e será dada a descrição da mesma.

Aqui temos esclarecimentos do que elas são:

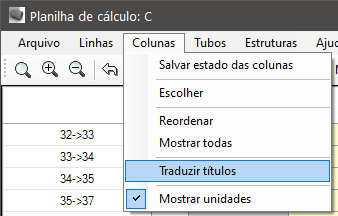

Opcionalmente, em vez de mostrar os nomes das colunas com códigos, você pode optar por mostrar as descrições. Para isso, clique:



Assim, aparecerão as descrições das colunas diretamente nos títulos das colunas.

Abaixo segue a relação das colunas e suas descrições:

REFALIN
Alinhamento de referência da estrutura. Afeta o valor mostrado da coluna estaca Para alterar, faça duplo clique na célula e escolha um alinhamento.

SUMP

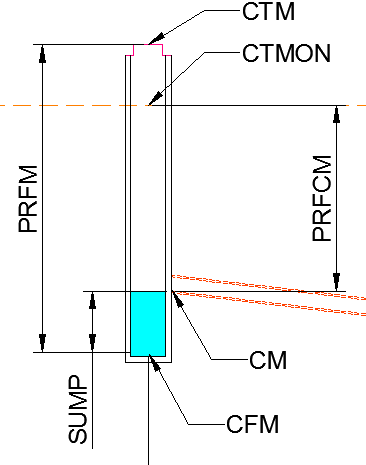

Valor do ressalto. Em alguns casos, pode ser interessante adicionar uma caixa de acumulação de areia no PV. Para fazer isso é simples, basta colocar a cota do tubo de saída um pouco acima da cota de fundo do PV:

O ressalto é dado por:

SUMP = CM - CFM



PVEXIST
Informa se a estrutura é existe ou não. Caso seja marcado como verdadeiro (a caixinha está "ticada"), as colunas CTM, CFM, PROF, PV ficarão somente leitura. O botão Minimizar não terá efeito sobre esta estrutura se ela for marcada como Existente.

TUBOEXIST
Informa se o tubo é existe ou não. Caso seja marcado como verdadeiro (a caixinha está "ticada"), as colunas CM, CD, INC, SUMP, DEG, BERCO, TUBO ficarão somente leitura. O botão Minimizar não terá efeito sobre este tubo se ela for marcada como Existente.

ESTACA
Estaca de referência da estrutura de montante. Use o comando CALIN se necessário, para associar um alinhamento à estrutura, ou ainda mude o alinhamento de referência pela coluna REFALIN.

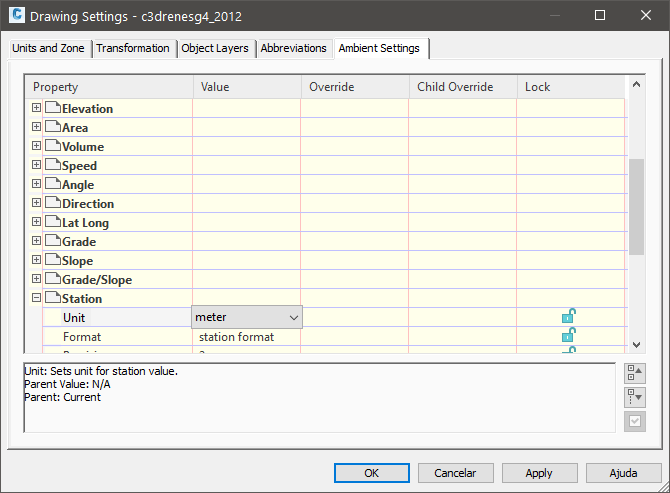

A formatação desta coluna depende de como está configurado o item "Toolspace / Settings / Drawing Settings / Ambient Settings / Station" no Civil 3D:


PV
Estrutura de montante do trecho
Esta coluna controla a estrutura de montante, use ela para alterar esta. Note que na lista somente as estruturas disponíveis no "Part Family" aparecem. Para alterar, faça duplo clique sobre a célula. Será aberto uma caixa onde você poderá escolher outra estrutura:



Valores escritos em vermelho indicam que a seção da estrutura não é grande o suficiente para todos os tubos conectados, ou que a geratriz superior de algum tubo é mais alta que a tampa da mesma. Se a estrutura possui chaminé, a tampa é a laje que a sustenta.

Dica: para ler os valores da seção atual, você pode usar este recurso para visualizar estes valores, expandindo o item destacado na imagem.

O tamanho máximo estará na regra de seção da estrutura.

TUBO
É o tubo do trecho.
Esta coluna controla o tubo do trecho, use ela para alterar este. Note que na lista aparecem somente os tubos disponíveis no Parts List. Para alterar, faça duplo clique sobre a célula. Será aberto uma caixa onde você poderá escolher outro tubo:



Alterações nesta coluna refletem alterações em todos os trechos a jusante deste, para manter a compatibilidade dos tubos.

Caso a opção de redimensionar a estrutura esteja habilitada no quadro de parâmetros, as estruturas serão compatibilizadas. Para que isso funcione, você deve configurar as regras de tamanho das estruturas corretamente.

TRS
Superfície de referência dos tubos.
Será usada para calcular o cobrimento do mesmo e também a escavação. Caso uma superfície não seja selecionada, será mostrado um erro na coluna RULES.

PVS
Superfície de referência das estruturas.
Será usada para calcular o valor de CTM.
Note que alterar esta coluna, não produz mudanças na cota de fundo (CFM) da estrutura.
Caso uma superfície não seja selecionada, será mostrado um erro na coluna RULES.

RULES
Informa o número de erros ocorridos na linha.

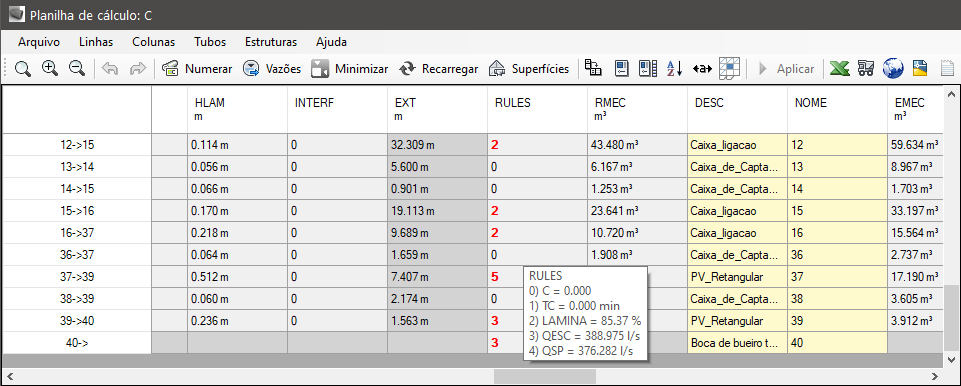

Se você parar o mouse sobre uma célula desta coluna, serão informados os erros que ocorreram:


X
Ordenada X da estrutura de montante.
Não é necessariamente a mesma do início do tubo, pois este pode nao estar posicionado no ponto de inserção da estrutura.
Ver a ajuda do comando CAJUSTA
Y
Ordenada Y da estrutura de montante.
Não é necessariamente a mesma do início do tubo, pois este pode nao estar posicionado no ponto de inserção da estrutura.
Ver a ajuda do comando CAJUSTA

CTM
Cota de topo da estrutura de montante.
Informa a cota no topo da estrutura de montante.

CTJ
Cota de topo da estrutura de jusante.
Informa a cota no topo da estrutura de jusante.

CTMON
Cota de terreno na montante do tubo.
Informa a cota na superfície de referência do tubo na posição de montante.
Ao substituir a superfície de referência, este valor é alterado.


Observe as diferenças entre este valor o valor da coluna CTM.

CTJUS
Cota de terreno na jusante do tubo.
Informa a cota na superfície de referência do tubo na posição de jusante. Ao substituir a superfície de referência, este valor é alterado.

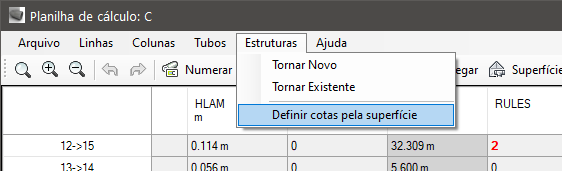

Caso precise redefinir as cotas das caixas para a cota do terreno, porque mudou a superfície de referência por exemplo, selecione as linhas a alterar e o menu Estruturas/Definir cotas pela superfície:


CFM
Cota de fundo da estrutura de montante.
Informa a cota no fundo da estrutura de montante.

CFJ
Cota de fundo da estrutura de jusante.
Informa a cota no fundo da estrutura de jusante.

PRFM
Profundidade do fundo da estrutura de montante do tubo.
Informa a altura estrutura de montante.
Definida como:

PRFM = CTM - CFM

PRFJ
Profundidade do fundo da estrutura de jusante do tubo.
Informa a altura estrutura de jusante.
Definida como:

PRFJ = CTJ - CFJ

PRFCM
Profundidade da geratriz interna inferior do tubo à montante.
definida como:

PRFCM = CTMON - CM

Use-a para controlar a cota de montante do tubo ou clique nos botões do quadro de visualização de perfis:



Note que estes botões mudam as cotas da geratriz inferior interna do tubo. Em seguida, propaga a alteração para a cota de fundo da estrutura, dependendo de como está configurado a propagação de correções:


PRFCD
Profundidade à jusante.
definida como:

PRFCD = CTJUS - CD

Use-a para controlar a cota da geratriz interna inferior do tubo à jusante, digitando o valor nesta célula.

CD
Cota do degrau.
É a cota da geratriz interna inferior do tubo, na posição de jusante.

CM
Cota de montante.
É a cota da geratriz interna inferior do tubo, na posição de montante. Ela pode ser igual a CFM ou não.

LAMINA
Lâmina de escoamento real dentro do tubo.

Definido por:
LAMINA = H / DN


Onde DN é o diâmetro ou altura interna do tubo e H é a altura da lâmina d'água.

Valores escritos em vermelho indicam que a lâmina é maior que a lâmina máxima indicada nas rules de lâmina, ou que a lâmina do tubo é mais alta que a geratriz interna superior de jusante dos tubos que chegam a estrutura.

DEG
Degrau a jusante.
Definida como:

DEG = CD - CFJ


Esta coluna é controlada pela regra de degrau, valores em vermelho indicam degrau maior que o máximo ou menor que mínimo. Se valores maiores forem observados, a célula aparece em vermelho.

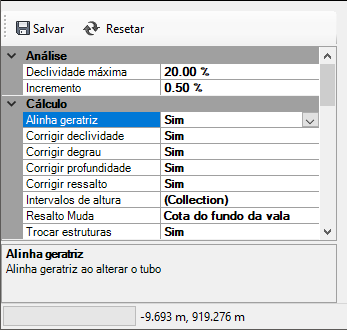

No quadro parâmetros é possível habilitar o controle de degrau. Assim, se um trecho tiver degrau grande, o valor da cota de jusante (CD) será baixada.

INC
Inclinação do tubo.
definida como:

INC = (CFM - CD) / EXT


Note que este valor não pode ser negativo.

Ou ainda melhor, não pode ser menor que o valor mínimo, nem maior que o valor máximo, definidos nas regras da Parts List.

No quadro parâmetros é possível habilitar o controle de declividade. Assim, se um trecho tiver declividade grande ou pequena, o valor da cota de jusante (CD) será alterada.

EXT
Extensão do tubo em 2D (planta) centro a centro.
Note que não é necessariamente igual a distância entre as estruturas.

Valores em vermelho indicam que a regra de comprimento foi violada.

INTERF

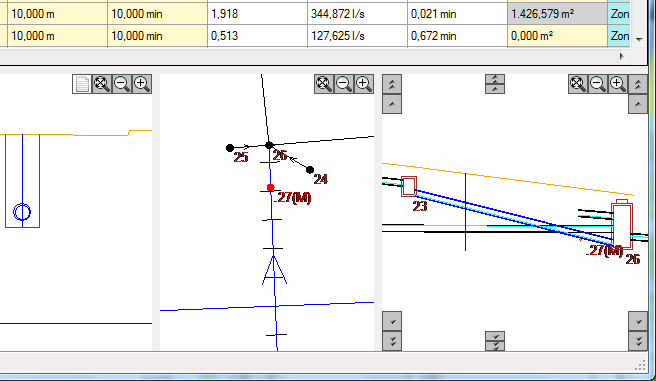

Mostra o número de interferências do tubo. Na figura, vemos em planta e em perfil, que há interferência com o tubo 4 da rede N:


COBMIN
Mostra o valor do cobrimento mínimo do tubo.
Valores em vermelho indicam que o valor violou a regra de cobrimento.

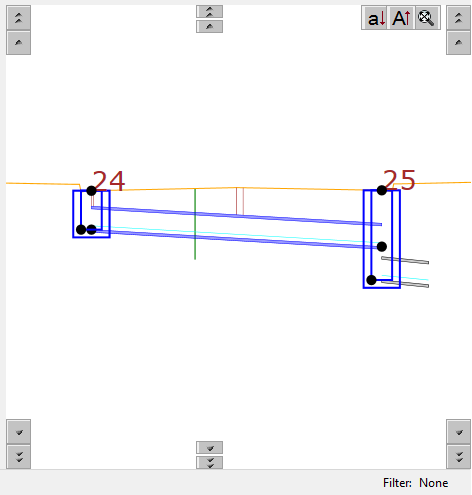

Na imagem vemos o cobrimento mínimo que foi violado:


COBMAX
Mostra o valor do cobrimento máximo do tubo.
Valores em vermelho indicam que o valor violou a regra de cobrimento.
NMAN
Coeficiente de Manning.
Coeficiente de rugosidade do tubo. Normalmente 0.015 para tubos de concreto e 0.009 para tubos de PVC
Você pode predefinir este valor na Parts List, assim ao lançar o tubo, o valor será aplicado ao tubo lançado.
VALA
Largura da vala.

É a largura da vala a ser escavada para assentar o tubo.

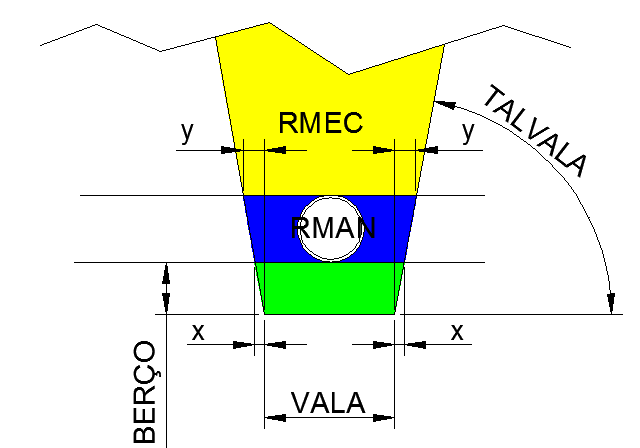

Para o cálculo dos volumes são calculadas as áreas hachuradas em amarelo, azul e verde, além da área da seção externa do tubo. Os valores para cada trecho podem ser vistos na tabela que aparece ao clicar o botão na visualização da seção, ou no menu tubos, Mostrar resultados da escavação:


Esta planilha mostra o resultado de um trecho apenas. Para visualizar de todos os trechos, use o menu Arquivo, Exportar.
São calculadas as áreas transversais de uma série de seções no tubo e aplicado o método das seções.

A distância entre as seções é definida no quadro de parâmetros.

TALVALA
Ângulo do talude da vala.

É o ângulo de inclinação do talude da vala.

Você pode informar os valores da seguinte forma:
BERÇO
Berço da vala.

É a altura a ser escavada abaixo da geratriz externa do tubo manualmente, a fim de regularizar o fundo da vala para assentar o colchão de brita.

ESCORA
Área de escoramento da vala.
É o valor da área de escoramento





ESCORA = SOMATÓRIO (DISTSECOES * (LE1 + LD1 + LE2 + LD2) / 2)

RMEC
Recobrimento Mecânico.

RMEC = SOMATORIO (DIST(i) * (AreaAterroMec(i) + AreaAterroMec(i-1)) / 2)


É o valor do volume que pode ser recoberto sobre o tubo dentro da vala. Não é usado EMPOLAMENTO, os valores são GEOMÉTRICOS.



Se o tubo for existente e no quadro de parâmetros, o item "Calcular escavação" estiver marcado como False, este valor será zerado.

EMEC
Escavação Mecânica.

EMEC = SOMATORIO (DIST(i) * (AreaCorte(i) + AreaCorte(i-1)) / 2)


É o valor do volume que pode ser escavado.

O limite superior é seção da superfície de referência (TRS) do tubo.


Se o tubo for existente e no quadro de parâmetros, o item "Calcular escavação" estiver marcado como False, este valor será zerado.

RMAN
Recobrimento Manual

EMEC = SOMATORIO (DIST(i) * (AreaHtubo(i) + AreaHtubo(i-1)) / 2)


É o valor do volume que deve ser recoberto manualmente, entre as paredes da vala e a parede do tubo, onde o maquinário não cabe.




Não é usado EMPOLAMENTO, os valores são GEOMÉTRICOS. A seção do tubo está descontada.


Se o tubo for existente e no quadro de parâmetros, o item "Calcular escavação" estiver marcado como False, este valor será zerado.

EMAN
Escavação Manual

EMAN = SOMATORIO (DIST(i) * (AreaBerço(i) + AreaBerço(i-1)) / 2)


É o valor do volume que deve ser escavado manualmente, ou regularizado manualmente. Corresponde a área marcada em verde:


Se o tubo for existente e no quadro de parâmetros, o item "Calcular escavação" estiver marcado como False, este valor será zerado.
