Parts List - Lista de Materiais

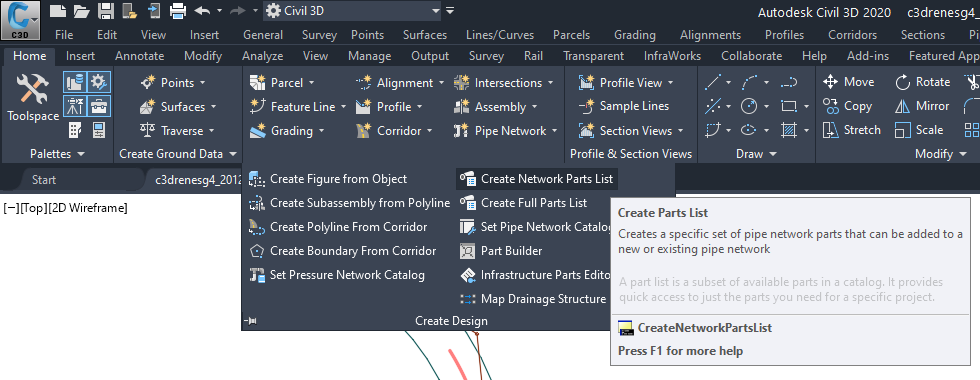

A Part List é criada com o comando CreateNetworkPartsList:



Abrirá esta tela:

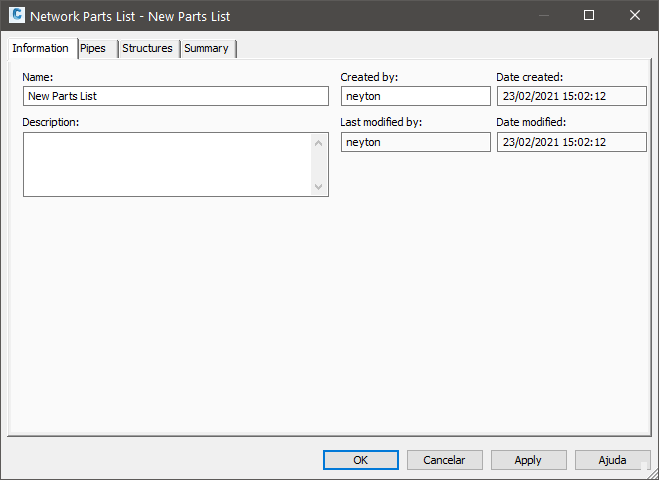

Dê um nome para a Part List, por exemplo: DRENAGEM

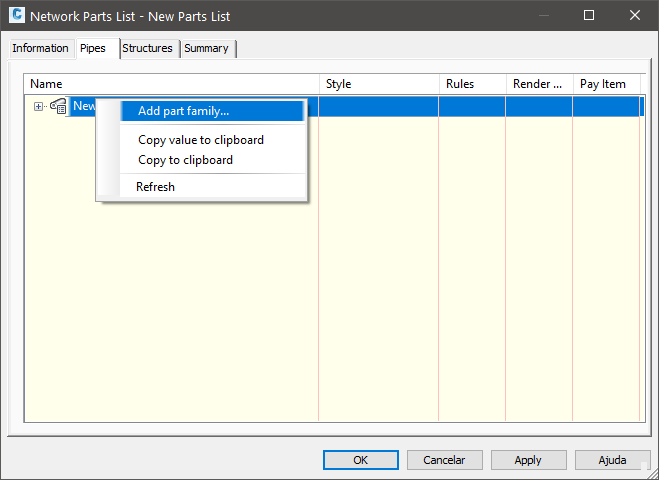

Na aba Pipes, clique o botão direito do mouse sobre "New Parts List" e depois "Add part family"

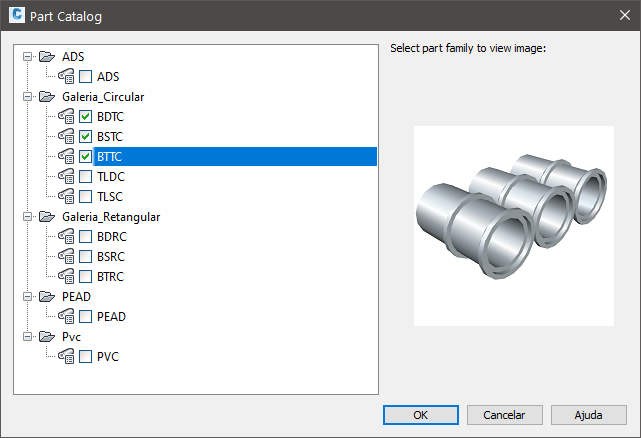

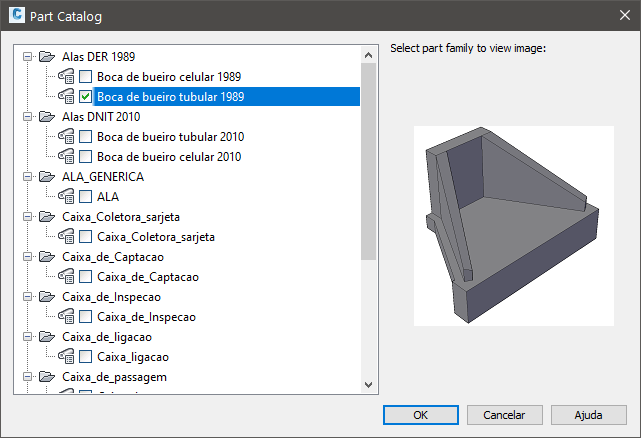

Na tela que se abre, PART CATALOG, escolha o tubo, marque ele e clique OK:



Note que a lista de tubos disponíveis são aqueles fornecidos pelo C3DRENESG:
É importante notar ainda que os tubos terão espessuras específicas de parede e na hora de definir as regras de cobrimento, escolher os valores corretos.

No Album de projetos tipo de drenagem do DNIT, há tabelas que relacionam cobrimento com a espessura das paredes dos tubos.

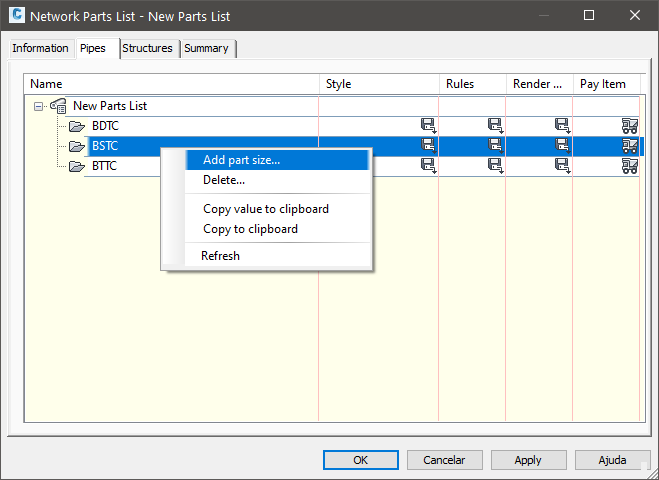

Agora, clique o botão direito do mouse sobre o nome do tubo e escolha "Add part size... ":



Nesta tela, já deverá aparecer os diâmetros comerciais mais comuns:

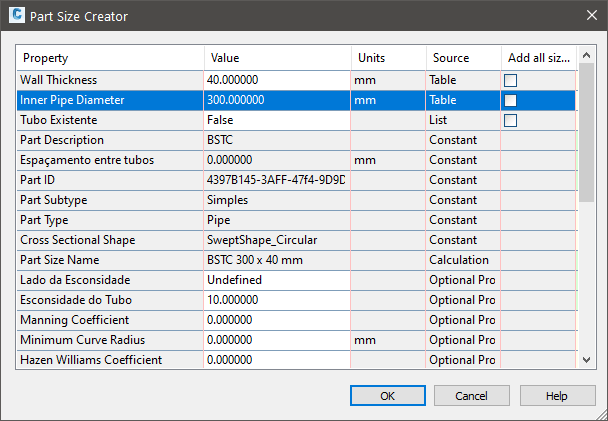

Clique a caixa na coluna "Add all Sizes", como na figura, se deseja adicionar todos, ou repita a operação para adicionar cada um deles.


Quanto aos estilos, pode-se escolher um único estilo para todos os tubos, ou um para cada.

Se durante o cálculo você substituir um tubo, este será definido com todas as propriedades que estão na parts list. Isso inclui estilo e regras.

Agora, clique a aba "Structures":

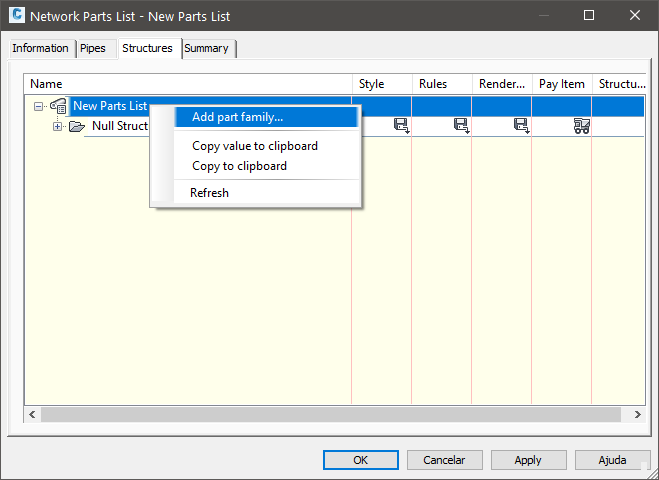

Marque as estruturas que te interessarem:

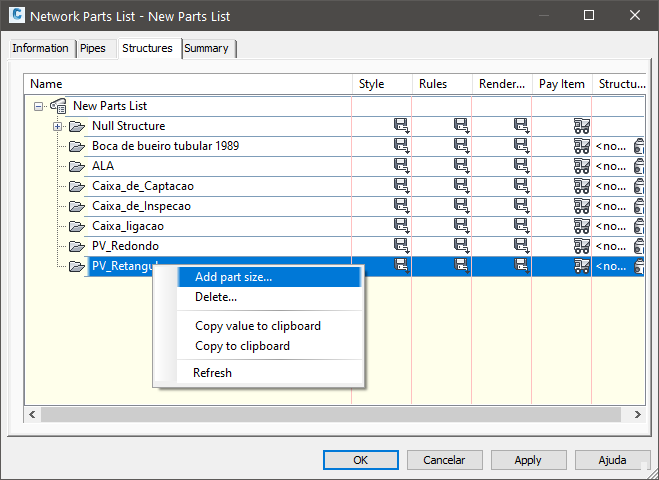

Agora, clique o botão direito do mouse sobre uma estrutura e escolha "Add part size... ":



Escolha as dimensões, e clique OK. Detalhe: escolha as dimensões de TODAS as estruturas que irá usar, pois somente elas irão aparecer no quadro do botões de substituição de tubos e estruturas.

Configure também:
